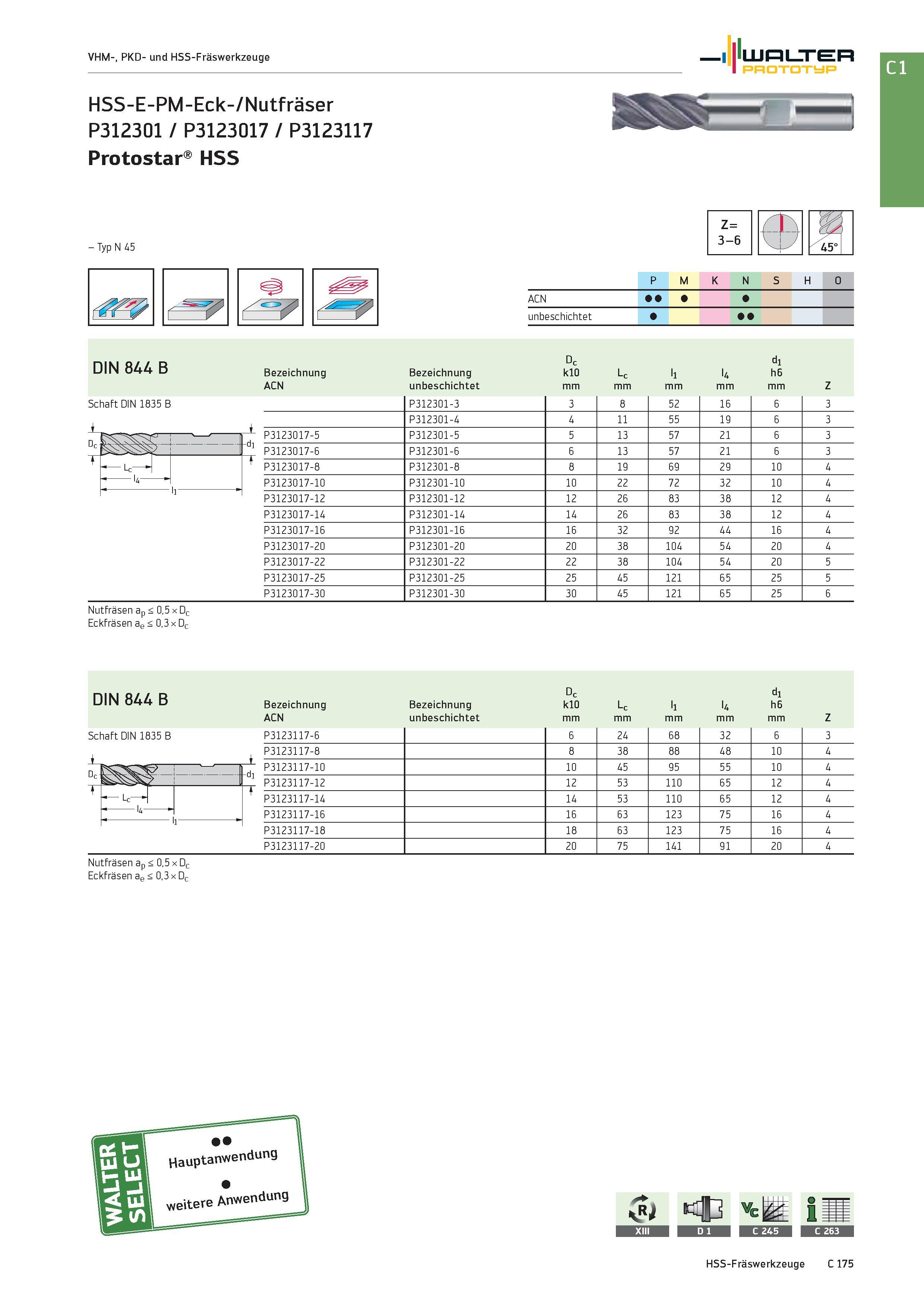

VHM-, PKD- und HSS-Fräswerkzeuge Walter Prototyp HSS-E-PM-Eck-/Nutfräser P312301 / P3123017 / P3123117 Protostar HSS - Typ N 45 Z= 3-6 P M S N K H O ACN unbeschichtet DIN 844 B Bezeichnung ACN Bezeichnung unbeschichtet Dc k10 mm l1 mm l4 mm d1 h6 mm Eckfräsen aP < 0,3 x Dr L c Z mm DIN 844 B Bezeichnung Bezeichnung c10 3 Lc l1 l4 d1 h6 ACN unbeschichtet mm Z Schaft DIN 1835 B -di Lc t '4 1 P3123117-6 6 24 68 32 6 3 P3123117-8 8 38 88 48 10 4 P3123117-10 10 45 95 55 10 4 P3123117-12 12 53 110 65 12 4 P3123117-14 14 53 110 65 12 4 P3123117-16 16 63 123 75 16 4 P3123117-18 18 63 123 75 16 4 P3123117-20 20 75 141 91 20 4 Eckfräsen ap < 0,3 x Dc Nutfräsen ap < 0,5 x D
