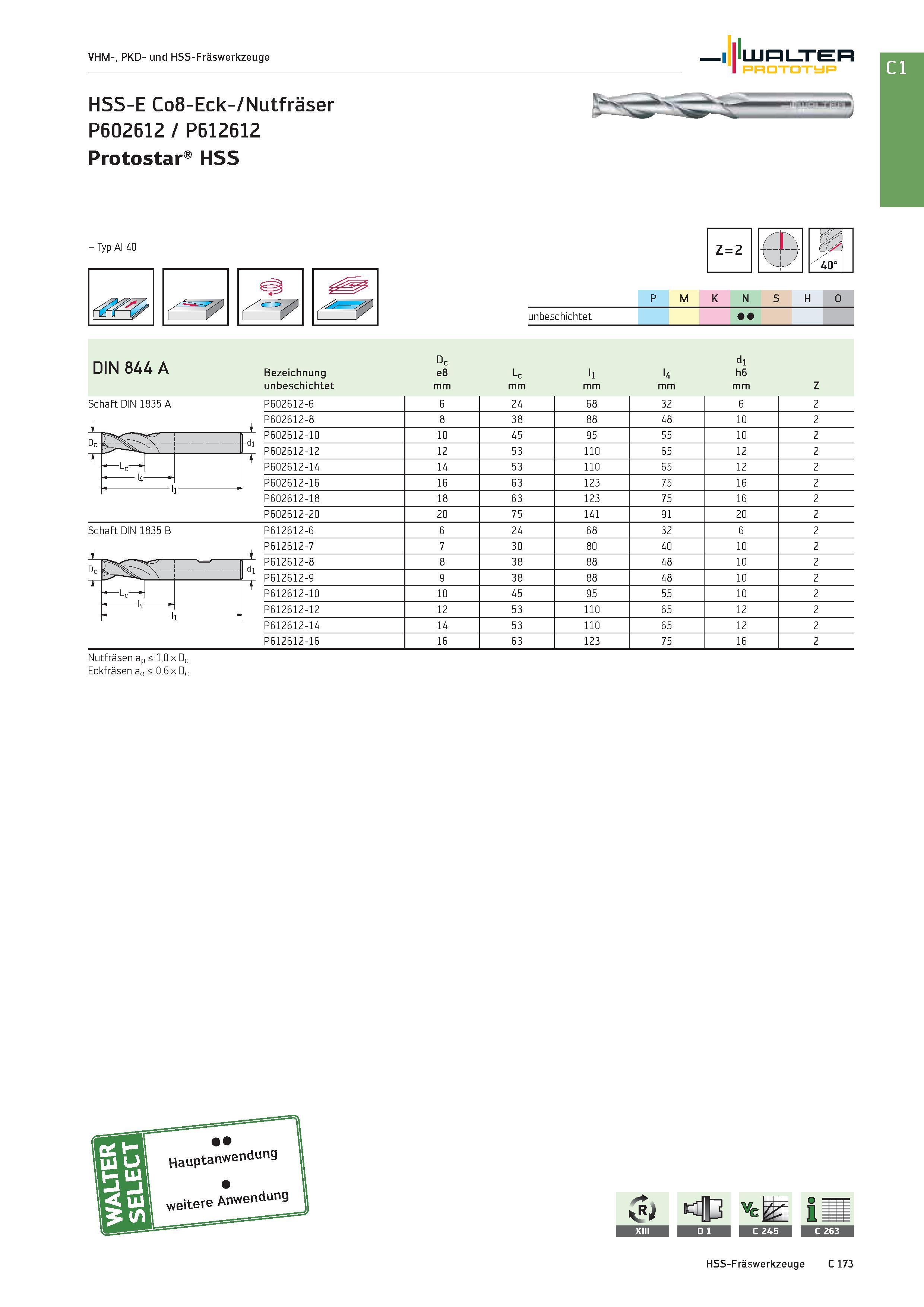

VHM-, PKD- und HSS-Fräswerkzeuge Walter Prototyp HSS-E Co8-Eck-/Nutfräser P602612 / P612612 Protostar HSS - Typ Al 40 Z = 2 Schaft DIN 1835 A -dl L I4 ll P M K N S H O unbeschichtet DIN 844 A Bezeichnung eD 03 O Lc ll l4 dl h6 unbeschichtet mm Z P602612-6 6 24 68 32 6 2 P602612-8 8 38 88 48 10 2 P602612-10 10 45 95 55 10 2 P602612-12 12 53 110 65 12 2 P602612-14 14 53 110 65 12 2 P602612-16 16 63 123 75 16 2 P602612-18 18 63 123 75 16 2 P602612-20 20 75 141 91 20 2 P612612-6 6 24 68 32 6 2 P612612-7 7 30 80 40 10 2 P612612-8 8 38 88 48 10 2 P612612-9 9 38 88 48 10 2 P612612-10 10 45 95 55 10 2 P612612-12 12 53 110 65 12 2 P612612-14 14 53 110 65 12 2 P612612-16 16 63 123 75 16 2 Schaft DIN 1835 B -di - 14 1 Nutfräsen ap < 1,0 x Dc Eckfräsen ae < 0,6 x Dc
