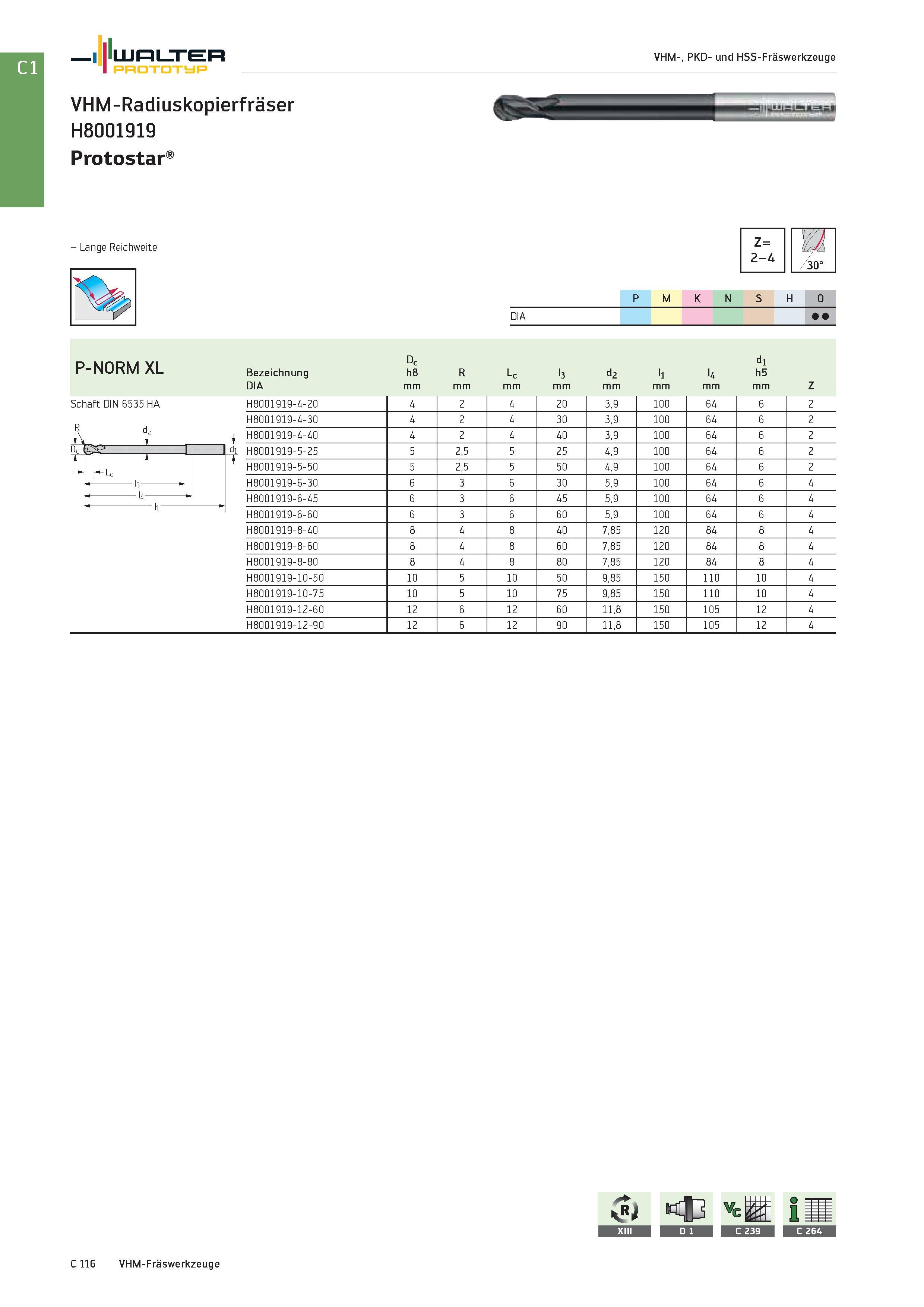

Walter Prototyp VHM-, PKD- und HSS-Fräswerkzeuge VHM-Radiuskopierfräser H8001919 Protostar - Lange Reichweite Schaft DIN 6535 HA R d2 Z= 2 1 > /30° P M K N S H O DIA P-NORM XL Bezeichnung hD 03 O R Lc l3 d2 l1 l4 d1 h5 DIA mm Z H8001919-4-20 4 2 4 20 3,9 100 64 6 2 H8001919-4-30 4 2 4 30 3,9 100 64 6 2 H8001919-4-40 4 2 4 40 3,9 100 64 6 2 H8001919-5-25 5 2,5 5 25 4,9 100 64 6 2 H8001919-5-50 5 2,5 5 50 4,9 100 64 6 2 H8001919-6-30 6 3 6 30 5,9 100 64 6 4 H8001919-6-45 6 3 6 45 5,9 100 64 6 4 H8001919-6-60 6 3 6 60 5,9 100 64 6 4 H8001919-8-40 8 4 8 40 7,85 120 84 8 4 H8001919-8-60 8 4 8 60 7,85 120 84 8 4 H8001919-8-80 8 4 8 80 7,85 120 84 8 4 H8001919-10-50 10 5 10 50 9,85 150 110 10 4 H8001919-10-75 10 5 10 75 9,85 150 110 10 4 H8001919-12-60 12 6 12 60 11,8 150 105 12 4 H8001919-12-90 12 6 12 90 11,8 150 105 12 4 L C 116 VHM-Fräswerkzeuge
