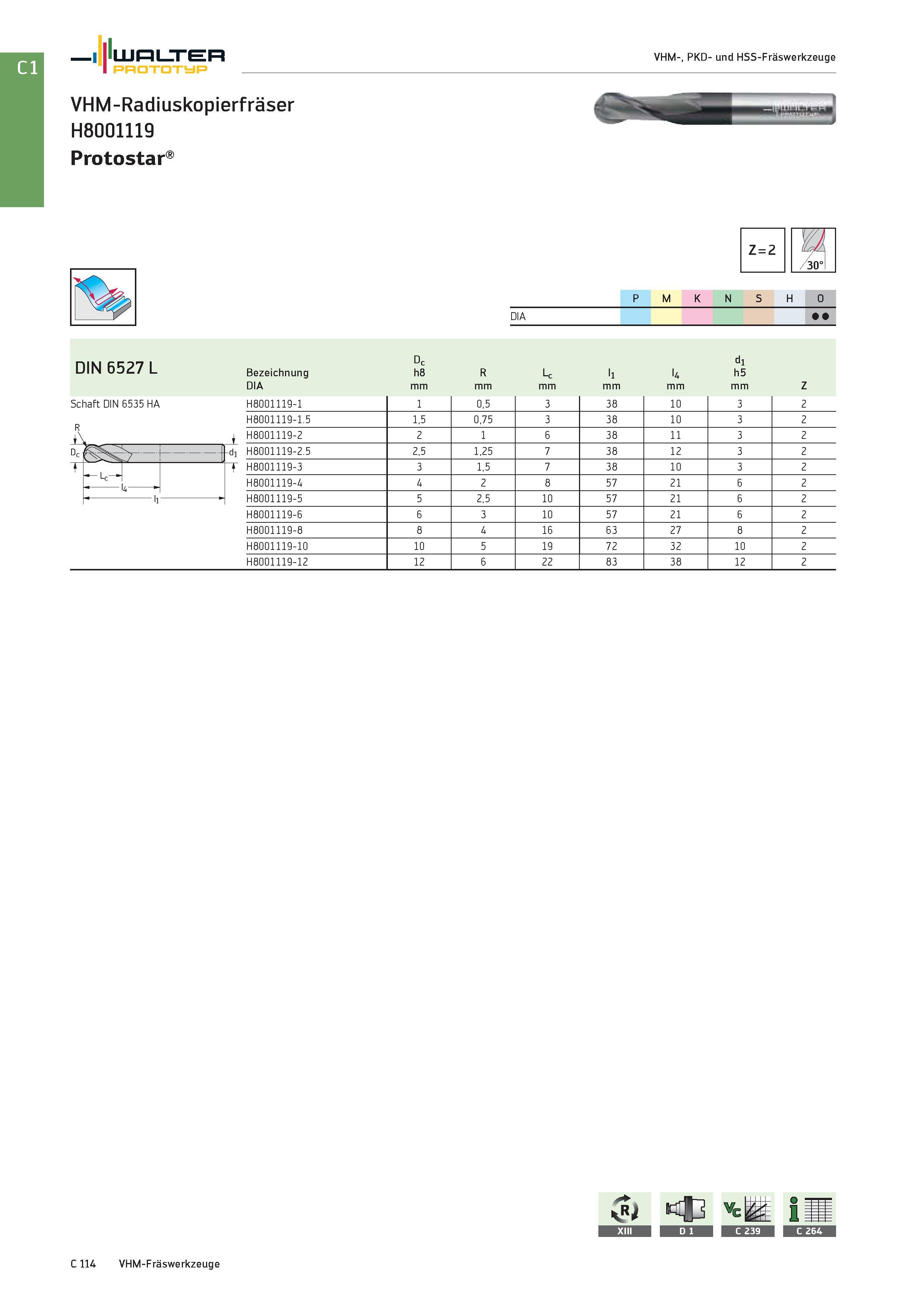

Walter Prototyp VHM-Radiuskopierfräser H8001119 Protostar VHM-, PKD- und HSS-Fräswerkzeuge P M K N S H O DIA DIN 6527 L Bezeichnung DIA Dc h8 mm R mm Lc mm l1 mm l4 mm d1 h5 mm Z Schaft DIN 6535 HA R H8001119-1 1 0,5 3 38 10 3 2 H8001119-1.5 1,5 0,75 3 38 10 3 2 H8001119-2 2 1 6 38 11 3 2 Dc -dj H8001119-2.5 2,5 1,25 7 38 12 3 2 T H8001119-3 3 1,5 7 38 10 3 2 - Lc - 4 - H8001119-4 4 2 8 57 21 6 2 ll H8001119-5 5 2,5 10 57 21 6 2 H8001119-6 6 3 10 57 21 6 2 H8001119-8 8 4 16 63 27 8 2 H8001119-10 10 5 19 72 32 10 2 H8001119-12 12 6 22 83 38 12 2 C 114 VHM-Fräswerkzeuge
