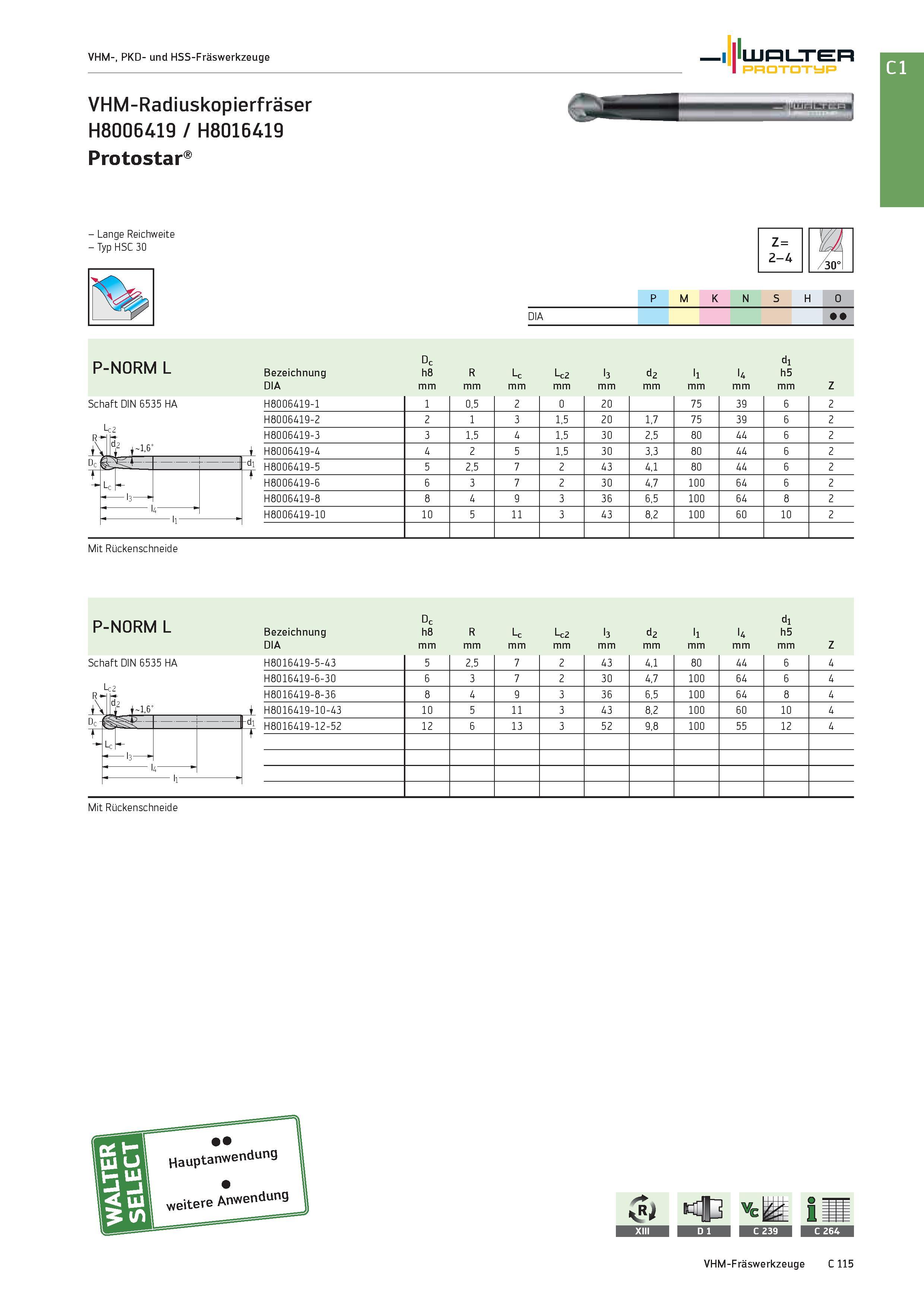

VHM-, PKD- und HSS-Fräswerkzeuge Walter Prototyp VHM-Radiuskopierfräser H8006419 / H8016419 Protostar - Lange Reichweite - Typ HSC 30 Schaft DIN 6535 HA Lc2 R d d x 1.6- Dt r Z = yu 2 1 > /i /30° P M K N S H O DIA P-NORM L Bezeichnung U CO Dh R Lc Lc2 l3 d2 ll l4 dl h5 DIA mm Z H8006419-1 1 0,5 2 0 20 75 39 6 2 H8006419-2 2 1 3 1,5 20 1,7 75 39 6 2 H8006419-3 3 1,5 4 1,5 30 2,5 80 44 6 2 H8006419-4 4 2 5 1,5 30 3,3 80 44 6 2 H8006419-5 5 2,5 7 2 43 4,1 80 44 6 2 H8006419-6 6 3 7 2 30 4,7 100 64 6 2 H8006419-8 8 4 9 3 36 6,5 100 64 8 2 H8006419-10 10 5 11 3 43 8,2 100 60 10 2 Mit Rückenschneide L P-NORM L Bezeichnung U CO Dh R Lc Lc2 l3 d2 ll l4 dl h5 DIA mm Z Schaft DIN 6535 HA H8016419-5-43 5 2,5 7 2 43 4,1 80 44 6 4 H8016419-6-30 6 3 7 2 30 4,7 100 64 6 4 H8016419-8-36 8 4 9 3 36 6,5 100 64 8 4 H8016419-10-43 10 5 11 3 43 8,2 100 60 10 4 H8016419-12-52 12 6 13 3 52 9,8 100 55 12 4 Mit Rückenschneide
