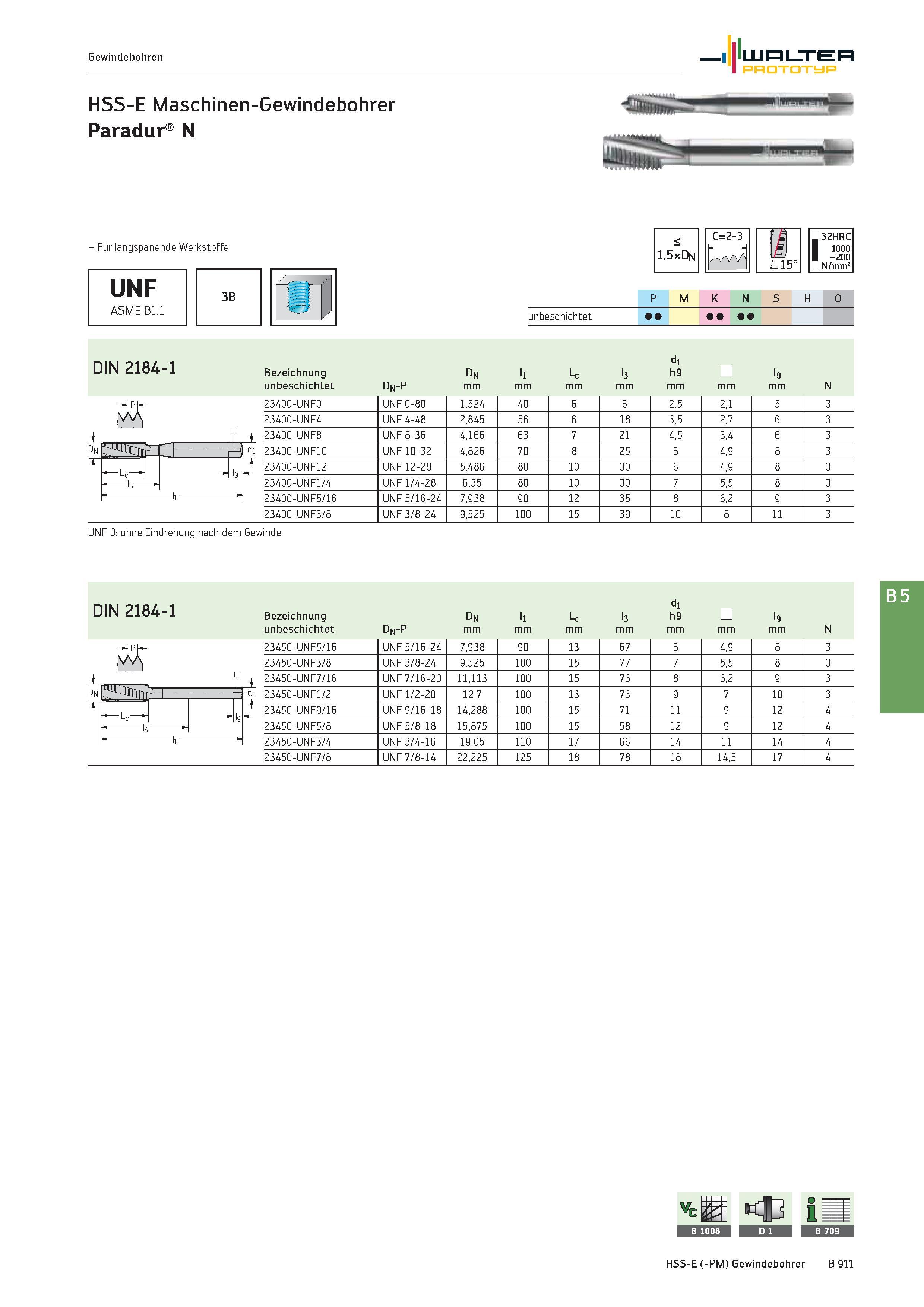

Gewindebohren Walter Prototyp HSS-E Maschinen-Gewindebohrer Paradur N - Für langspanende Werkstoffe UNF ASME B1.1 On 3B < 1,5xDn C=2-3 Jl5‘ 32HRC 1000 -200 N/mm2 P M K N S H O unbeschichtet DIN 2184-1 Bezeichnung Dn ll Lc l3 dl h9 l9 unbeschichtet Dn-p mm N 23400-UNF0 UNF 0-80 1,524 40 6 6 2,5 2,1 5 3 23400-UNF4 UNF 4-48 2,845 56 6 18 3,5 2,7 6 3 23400-UNF8 UNF 8-36 4,166 63 7 21 4,5 3,4 6 3 23400-UNF10 UNF 10-32 4,826 70 8 25 6 4,9 8 3 23400-UNF12 UNF 12-28 5,486 80 10 30 6 4,9 8 3 23400-UNF1/4 UNF 1/4-28 6,35 80 10 30 7 5,5 8 3 23400-UNF5/16 UNF 5/16-24 7,938 90 12 35 8 6,2 9 3 23400-UNF3/8 UNF 3/8-24 9,525 100 15 39 10 8 11 3 UNF 0: ohne Eindrehung nach dem Gewinde L DIN 2184-1 Bezeichnung Dn ll Lc l3 dl h9 l9 unbeschichtet Dn-p mm N 23450-UNF5/16 UNF 5/16-24 7,938 90 13 67 6 4,9 8 3 23450-UNF3/8 UNF 3/8-24 9,525 100 15 77 7 5,5 8 3 23450-UNF7/16 UNF 7/16-20 11,113 100 15 76 8 6,2 9 3 23450-UNF1/2 UNF 1/2-20 12,7 100 13 73 9 7 10 3 23450-UNF9/16 UNF 9/16-18 14,288 100 15 71 11 9 12 4 23450-UNF5/8 UNF 5/8-18 15,875 100 15 58 12 9 12 4 23450-UNF3/4 UNF 3/4-16 19,05 110 17 66 14 11 14 4 23450-UNF7/8 UNF 7/8-14 22,225 125 18 78 18 14,5 17 4 HSS-E (-PM) Gewindebohrer B 9ll
