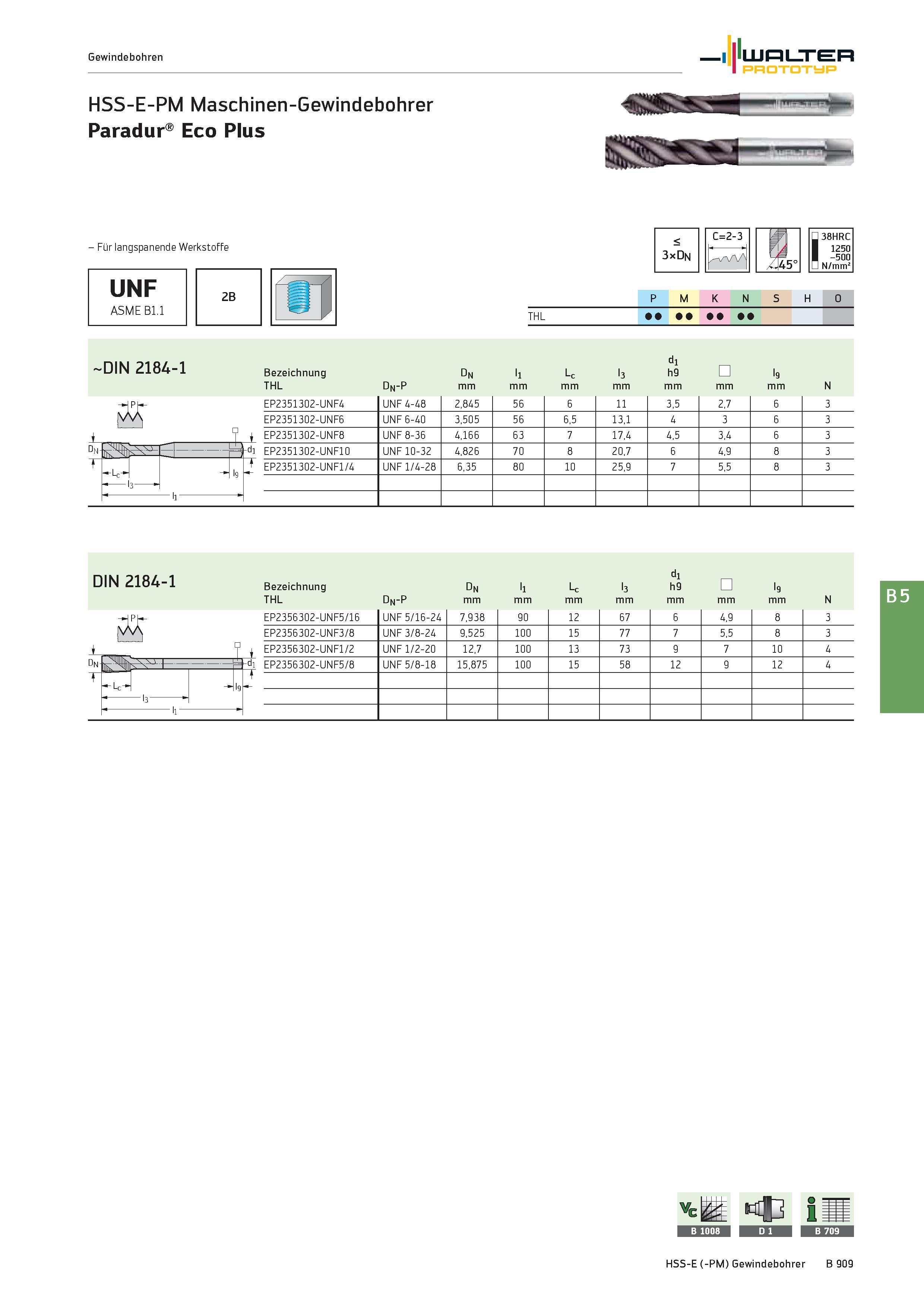

Gewindebohren Walter Prototyp HSS-E-PM Maschinen-Gewindebohrer Paradur Eco Plus - Für langspanende Werkstoffe UNF ASME B1.1 2B < 3xDn C=2-3 J45' 38HRC 1250 -500 N/mm2 P M K N S H O THL DIN 2184-1 Bezeichnung dn ll Lc l3 dl h9 l9 THL -P -N D mm N i P T EP2351302-UNF4 UNF 4-48 2,845 56 6 11 3,5 2,7 6 3 EP2351302-UNF6 UNF 6-40 3,505 56 6,5 13,1 4 3 6 3 + EP2351302-UNF8 UNF 8-36 4,166 63 7 17,4 4,5 3,4 6 3 dn rÄ r hdi EP2351302-UNF10 UNF 10-32 4,826 70 8 20,7 6 4,9 8 3 t Lc->- lc J" EP2351302-UNF1/4 UNF 1/4-28 6,35 80 10 25,9 7 5,5 8 3 3 ll DIN 2184-1 Bezeichnung THL DN-P dn mm l1 mm Lc mm l3 mm d1 h9 mm mm l9 mm N 5 EP2356302-UNF5/16 UNF 5/16-24 7,938 90 12 67 6 4,9 8 3 EP2356302-UNF3/8 UNF 3/8-24 9,525 100 15 77 7 5,5 8 3 U i EP2356302-UNF1/2 UNF 1/2-20 12,7 100 13 73 9 7 10 4 flik. - -Lc lg T l3 ll HSS-E (-PM) Gewindebohrer B 909
