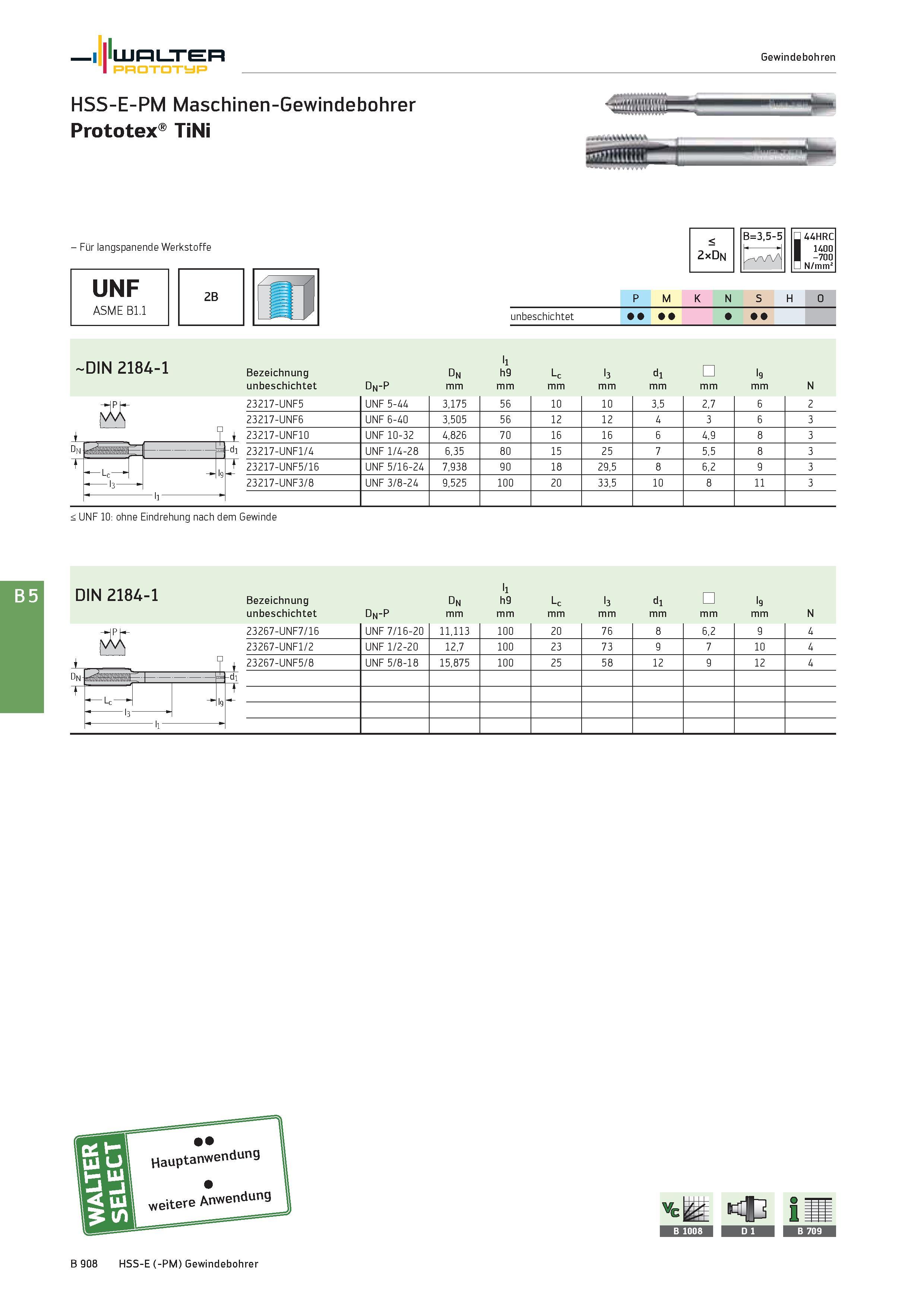

Walter Prototyp Gewindebohren HSS-E-PM Maschinen-Gewindebohrer Prototex TiNi - Für langspanende Werkstoffe UNF ASME B1.1 2B < 2xDn B=3,5-5 44HRC 1 1400 1 -700 N/mm2 P M K N S H O unbeschichtet DIN 2184-1 Bezeichnung unbeschichtet Dn-p Dn mm ll h9 mm Lc mm l3 mm dl mm mm l9 mm N 23217-UNF5 UNF 5-44 3,175 56 10 10 3,5 2,7 6 2 23217-UNF6 UNF 6-40 3,505 56 12 12 4 3 6 3 I 23217-UNF10 UNF 10-32 4,826 70 16 16 6 4,9 8 3 dn -di 23217-UNF1/4 UNF 1/4-28 6,35 80 15 25 7 5,5 8 3 t - lg 1 23217-UNF5/16 UNF 5/16-24 7,938 90 18 29,5 8 6,2 9 3 - 13 - 23217-UNF3/8 UNF 3/8-24 9,525 100 20 33,5 10 8 11 3 ii - < UNF 10: ohne Eindrehung nach dem Gewinde DIN 2184-1 Bezeichnung Dn l1 h9 Lc l3 d1 l9 unbeschichtet Dn-p mm N 23267-UNF7/16 UNF 7/16-20 11,113 100 20 76 8 6,2 9 4 23267-UNF1/2 UNF 1/2-20 12,7 100 23 73 9 7 10 4 23267-UNF5/8 UNF 5/8-18 15,875 100 25 58 12 9 12 4 B 908 HSS-E (-PM) Gewindebohrer
