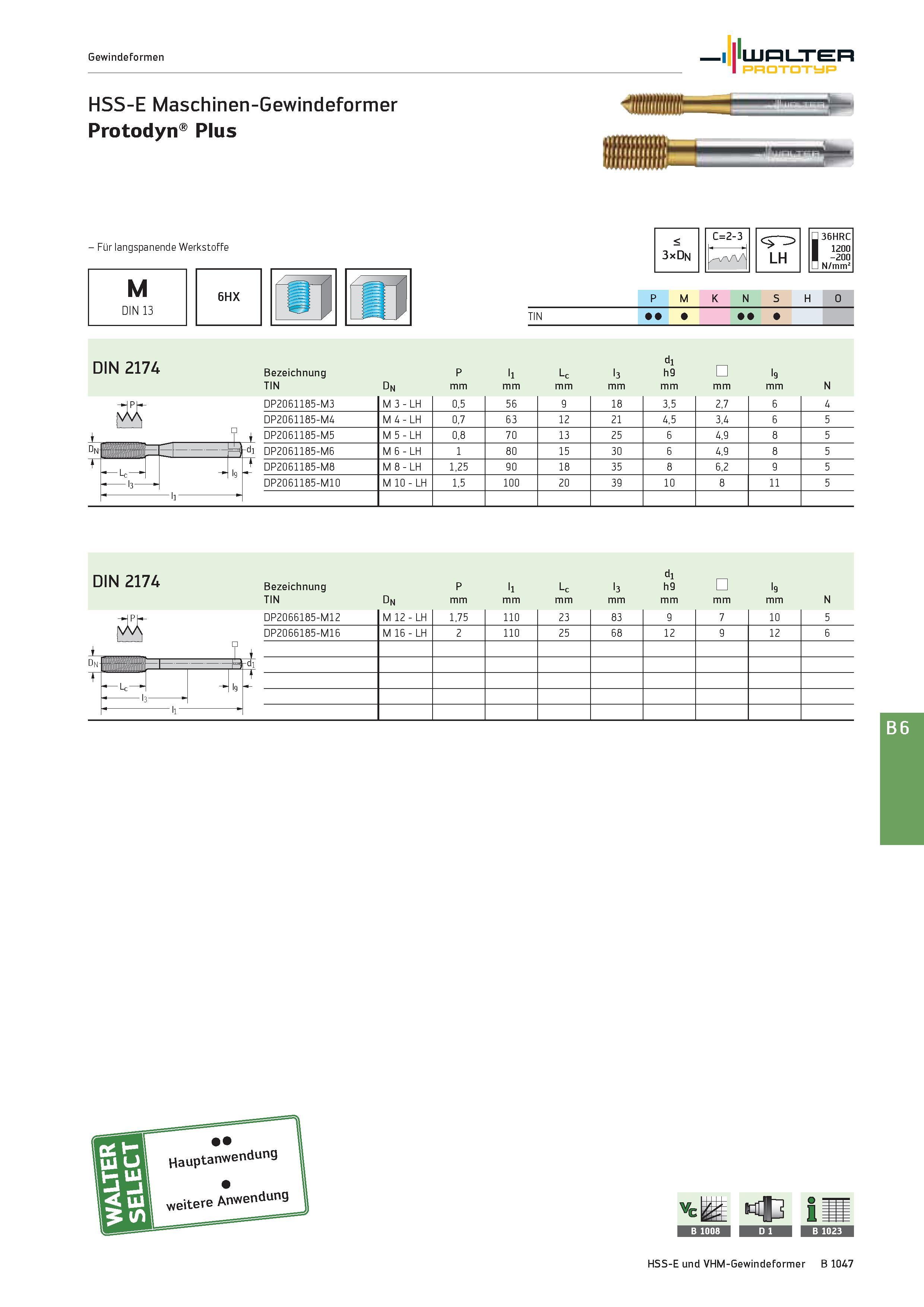

Gewindeformen Walter Prototyp HSS-E Maschinen-Gewindeformer Protodyn Plus - Für langspanende Werkstoffe < C=2-3 36HRC 1 1200 1 -200 N/mm2 3xDn vVA/1 LH P M K N S H O TIN DIN 2174 - di Bezeichnung TIN dn P mm li mm Lc mm l3 mm di h9 mm mm l9 mm N DP2061185-M3 M 3 - LH 0,5 56 9 18 3,5 2,7 6 4 DP2061185-M4 M 4 - LH 0,7 63 12 21 4,5 3,4 6 5 DP2061185-M5 M 5 - LH 0,8 70 13 25 6 4,9 8 5 DP2061185-M6 M 6 - LH 1 80 15 30 6 4,9 8 5 DP2061185-M8 M 8 - LH 1,25 90 18 35 8 6,2 9 5 DP2061185-M10 M 10 - LH 1,5 100 20 39 10 8 11 5 DIN 2174 Bezeichnung TIN dn P mm li mm Lc mm l3 mm di h9 mm mm l9 mm N z DP2066185-M12 M 12 - LH 1,75 110 23 83 9 7 10 5 DP2066185-M16 M 16 - LH 2 110 25 68 12 9 12 6 Dn liflll 1 rdl + - Lc T 1 li B 6
