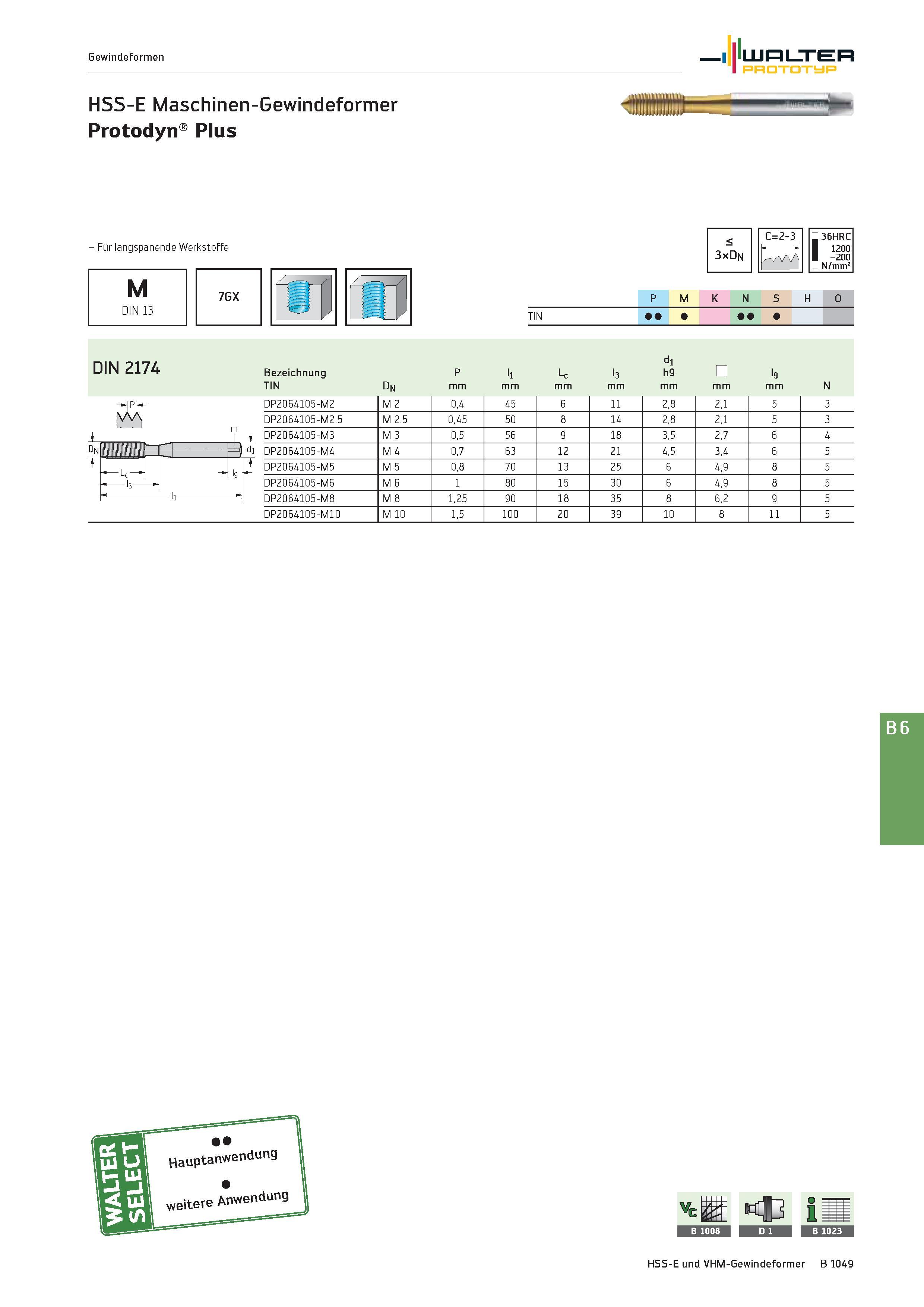

Gewindeformen Walter Prototyp HSS-E Maschinen-Gewindeformer Protodyn Plus - Für langspanende Werkstoffe M DIN 13 7GX < 3xDn C=2-3 /avW/' 36HRC 1200 -200 N/mm2 P M K N S H O TIN DIN 2174 Bezeichnung TIN dn P mm l1 mm Lc mm l3 mm d1 h9 mm mm l9 mm N z DP2064105-M2 M 2 0,4 45 6 11 2,8 2,1 5 3 DP2064105-M2.5 M 2.5 0,45 50 8 14 2,8 2,1 5 3 _± DP2064105-M3 M 3 0,5 56 9 18 3,5 2,7 6 4 öN IUI FH 4 Mi DP2064105-M4 M 4 0,7 63 12 21 4,5 3,4 6 5 t 9 DP2064105-M5 M 5 0,8 70 13 25 6 4,9 8 5 l3 - DP2064105-M6 M 6 1 80 15 30 6 4,9 8 5 ii - DP2064105-M8 M 8 1,25 90 18 35 8 6,2 9 5 DP2064105-M10 M 10 1,5 100 20 39 10 8 11 5 B 6
