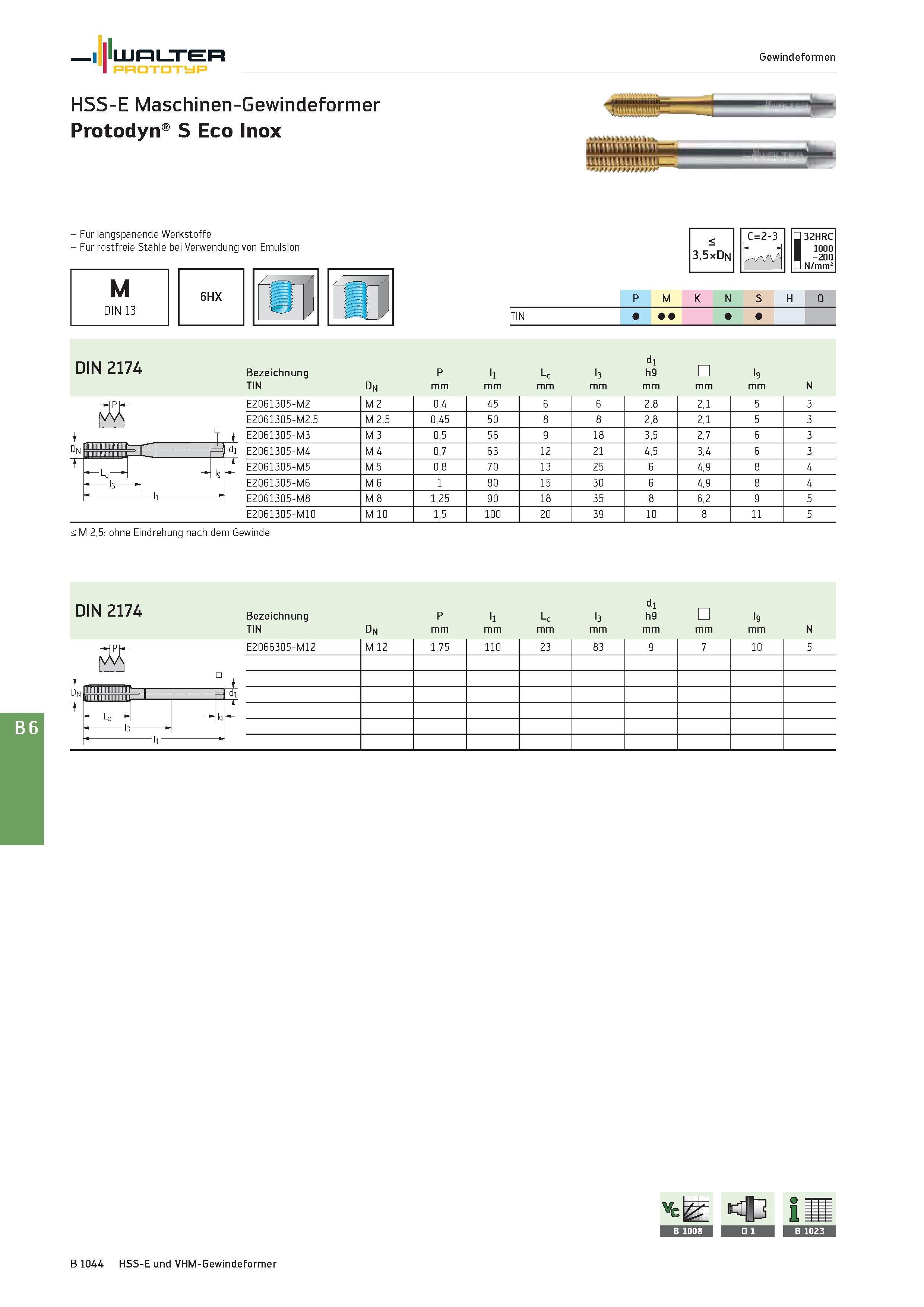

Walter Prototyp HSS-E Maschinen-Gewindeformer Protodyn S Eco Inox Gewindeformen - Für langspanende Werkstoffe - Für rostfreie Stähle bei Verwendung von Emulsion M DIN 13 6HX < 3,5xDn C=2-3 32HRC 1 1000 1 -200 N/mm2 di P M K N S H O TIN DIN 2174 Bezeichnung P ll Lc l3 dl h9 l9 TIN dn mm N E2061305-M2 M 2 0,4 45 6 6 2,8 2,1 5 3 E2061305-M2.5 M 2.5 0,45 50 8 8 2,8 2,1 5 3 E2061305-M3 M 3 0,5 56 9 18 3,5 2,7 6 3 E2061305-M4 M 4 0,7 63 12 21 4,5 3,4 6 3 E2061305-M5 M 5 0,8 70 13 25 6 4,9 8 4 E2061305-M6 M 6 1 80 15 30 6 4,9 8 4 E2061305-M8 M 8 1,25 90 18 35 8 6,2 9 5 E2061305-M10 M 10 1,5 100 20 39 10 8 11 5 < M 2,5: ohne Eindrehung nach dem Gewinde L DIN 2174 Bezeichnung P l1 Lc l3 d1 h9 l9 TIN dn mm N - \Ph E2066305-M12 M 12 1,75 110 23 83 9 7 10 5 + Z _± Dn- - -dl Lc " 13 > lg T ll B 1044 HSS-E und VHM-Gewindeformer
