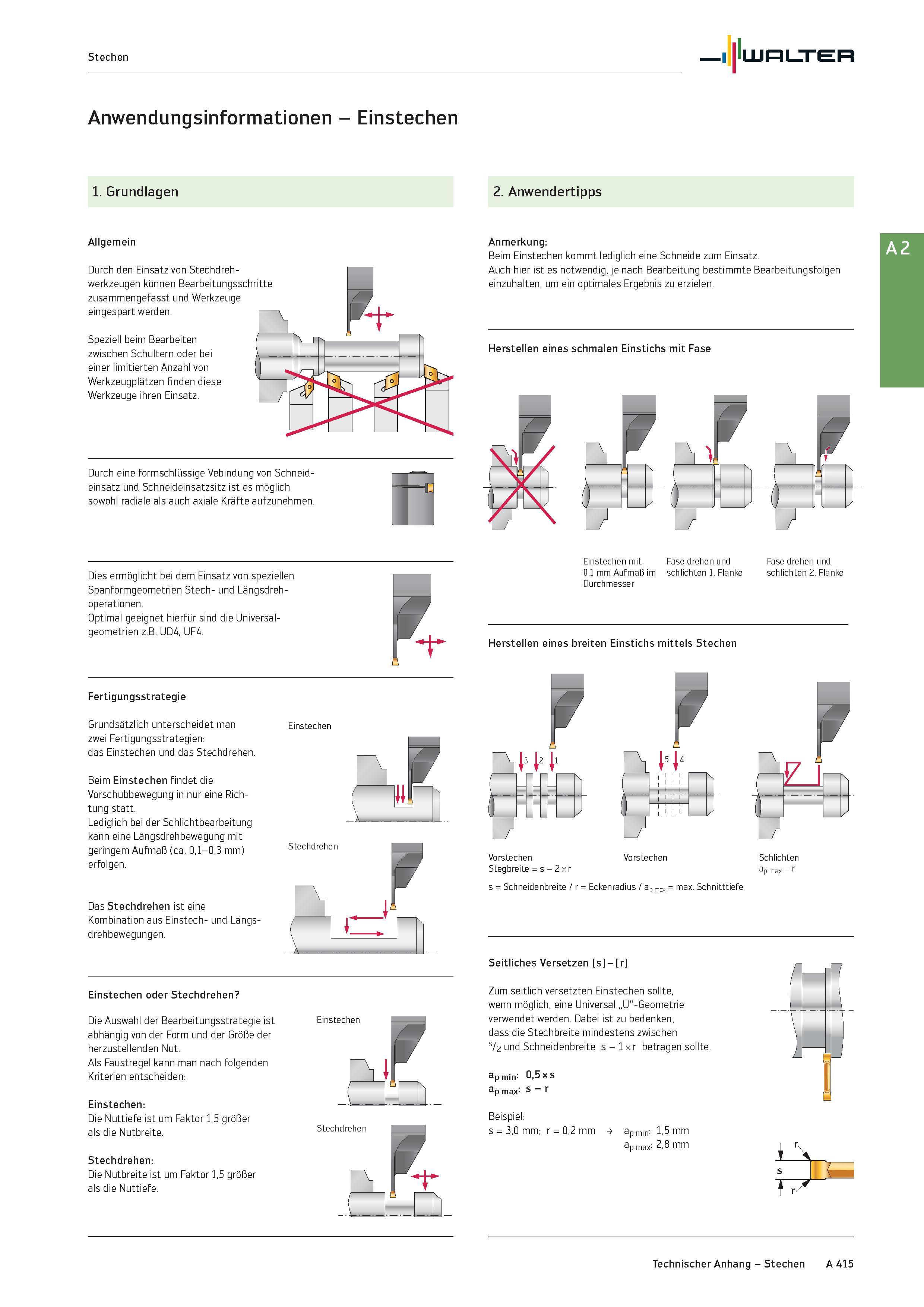

Stechen Anwendungsinformationen - Einstechen 1. Grundlagen 2. Anwendertipps Allgemein Durch den Einsatz von Stechdrehwerkzeugen können Bearbeitungsschritte zusammengefasst und Werkzeuge eingespart werden. Speziell beim Bearbeiten zwischen Schultern oder bei einer limitierten Anzahl von Werkzeugplätzen finden diese Werkzeuge ihren Einsatz. Durch eine formschlüssige Vebindung von Schneideinsatz und Schneideinsatzsitz ist es möglich sowohl radiale als auch axiale Kräfte aufzunehmen. K- ( X b oT\ B Anmerkung: Beim Einstechen kommt lediglich eine Schneide zum Einsatz. Auch hier ist es notwendig, je nach Bearbeitung bestimmte Bearbeitungsfolgen einzuhalten, um ein optimales Ergebnis zu erzielen. Herstellen eines schmalen Einstichs mit Fase Dies ermöglicht bei dem Einsatz von speziellen Spanformgeometrien Stech- und Längsdrehoperationen. Optimal geeignet hierfür sind die Universalgeometrien z.B. UD4, UF4. Fertigungsstrategie Grundsätzlich unterscheidet man zwei Fertigungsstrategien: das Einstechen und das Stechdrehen. Beim Einstechen findet die Vorschubbewegung in nur eine Richtung statt. Lediglich bei der Schlichtbearbeitung kann eine Längsdrehbewegung mit geringem Aufmaß (ca. 0,1-0,3 mm) erfolgen. Das Stechdrehen ist eine Kombination aus Einstech- und Längsdrehbewegungen. n- Einstechen oder Stechdrehen Die Auswahl der Bearbeitungsstrategie ist abhängig von der Form und der Größe der herzustellenden Nut. Als Faustregel kann man nach folgenden Kriterien entscheiden: Einstechen: Die Nuttiefe ist um Faktor 1,5 größer als die Nutbreite. Stechdrehen: Die Nutbreite ist um Faktor 1,5 größer als die Nuttiefe. Einstechen mit Fase drehen und Fase drehen und 0,1 mm Aufmaß im schlichten 1. Flanke schlichten 2. Flanke Durchmesser Herstellen eines breiten Einstichs mittels Stechen Vorstechen Stegbreite = s - 2 x r s = Schneidenbreite / r = Eckenradius / ac max. Schnitttiefe Seitliches Versetzen s - r Zum seitlich versetzten Einstechen sollte, wenn möglich, eine Universal „U“-Geometrie verwendet werden. Dabei ist zu bedenken, dass die Stechbreite mindestens zwischen s/2 und Schneidenbreite s - 1 x r betragen sollte. a 0,5 x s : s - r p max Beispiel: s = 3,0 mm; r = 0,2 mm ap ap 1,5 mm : 2,8 mm iA Einstechen Schlichten a p max a p min s Technischer Anhang - Stechen A 415
