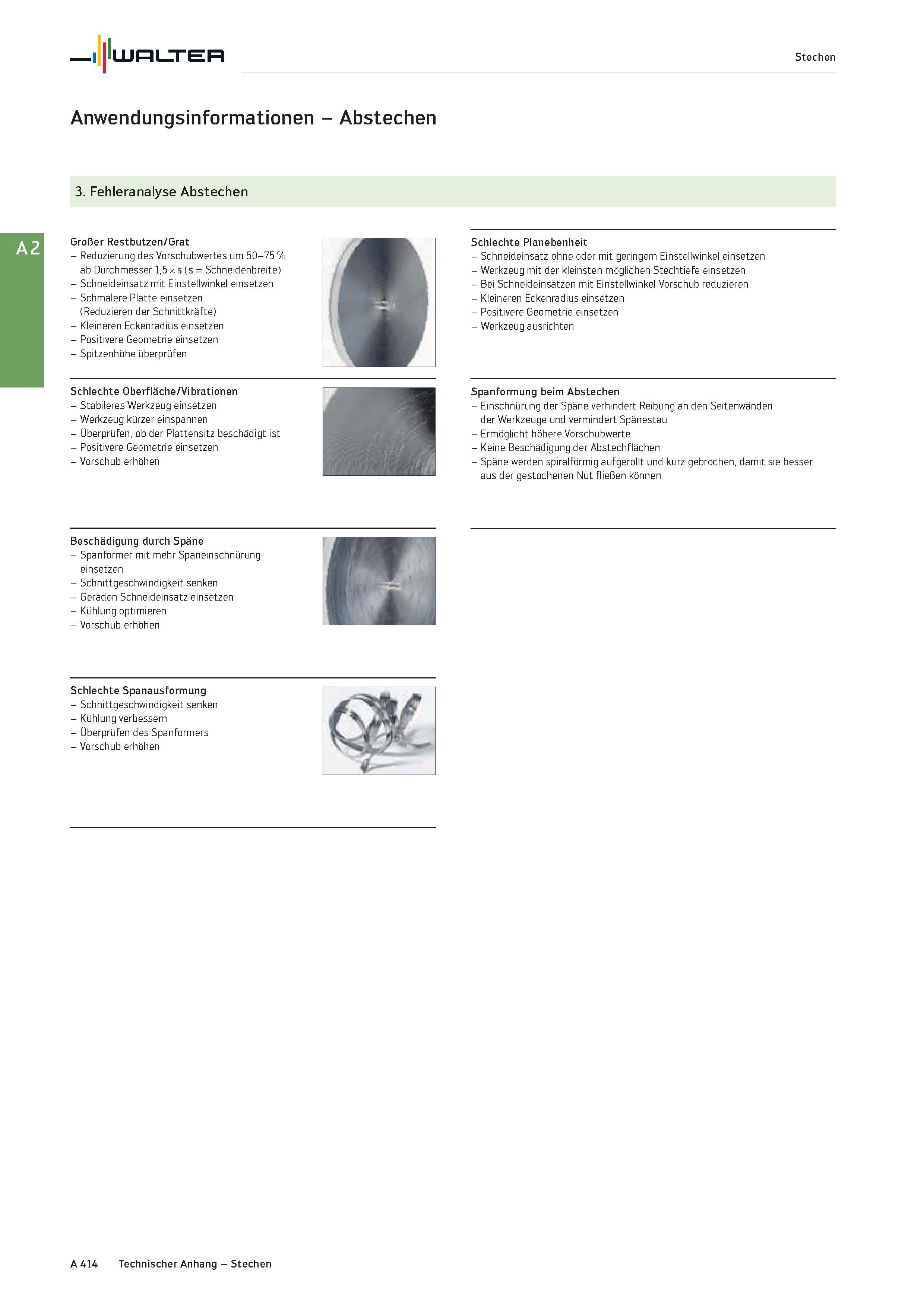

Walter Stechen Anwendungsinformationen - Abstechen 3. Fehleranalyse Abstechen Großer Restbutzen/Grat - Reduzierung des Vorschubwertes um 50-75 % ab Durchmesser 1,5 x s (s = Schneidenbreite) - Schneideinsatz mit Einstellwinkel einsetzen - Schmalere Platte einsetzen (Reduzieren der Schnittkräfte) - Kleineren Eckenradius einsetzen - Positivere Geometrie einsetzen - Spitzenhöhe überprüfen Schlechte Oberfläche/Vibrationen - Stabileres Werkzeug einsetzen - Werkzeug kürzer einspannen - Überprüfen, ob der Plattensitz beschädigt ist - Positivere Geometrie einsetzen - Vorschub erhöhen Schlechte Planebenheit - Schneideinsatz ohne oder mit geringem Einstellwinkel einsetzen - Werkzeug mit der kleinsten möglichen Stechtiefe einsetzen - Bei Schneideinsätzen mit Einstellwinkel Vorschub reduzieren - Kleineren Eckenradius einsetzen - Positivere Geometrie einsetzen - Werkzeug ausrichten Spanformung beim Abstechen - Einschnürung der Späne verhindert Reibung an den Seitenwänden der Werkzeuge und vermindert Spänestau - Ermöglicht höhere Vorschubwerte - Keine Beschädigung der Abstechflächen - Späne werden spiralförmig aufgerollt und kurz gebrochen, damit sie besser aus der gestochenen Nut fließen können Beschädigung durch Späne - Spanformer mit mehr Spaneinschnürung einsetzen - Schnittgeschwindigkeit senken - Geraden Schneideinsatz einsetzen - Kühlung optimieren - Vorschub erhöhen Schlechte Spanausformung - Schnittgeschwindigkeit senken - Kühlung verbessern - Überprüfen des Spanformers - Vorschub erhöhen A 414 Technischer Anhang - Stechen
