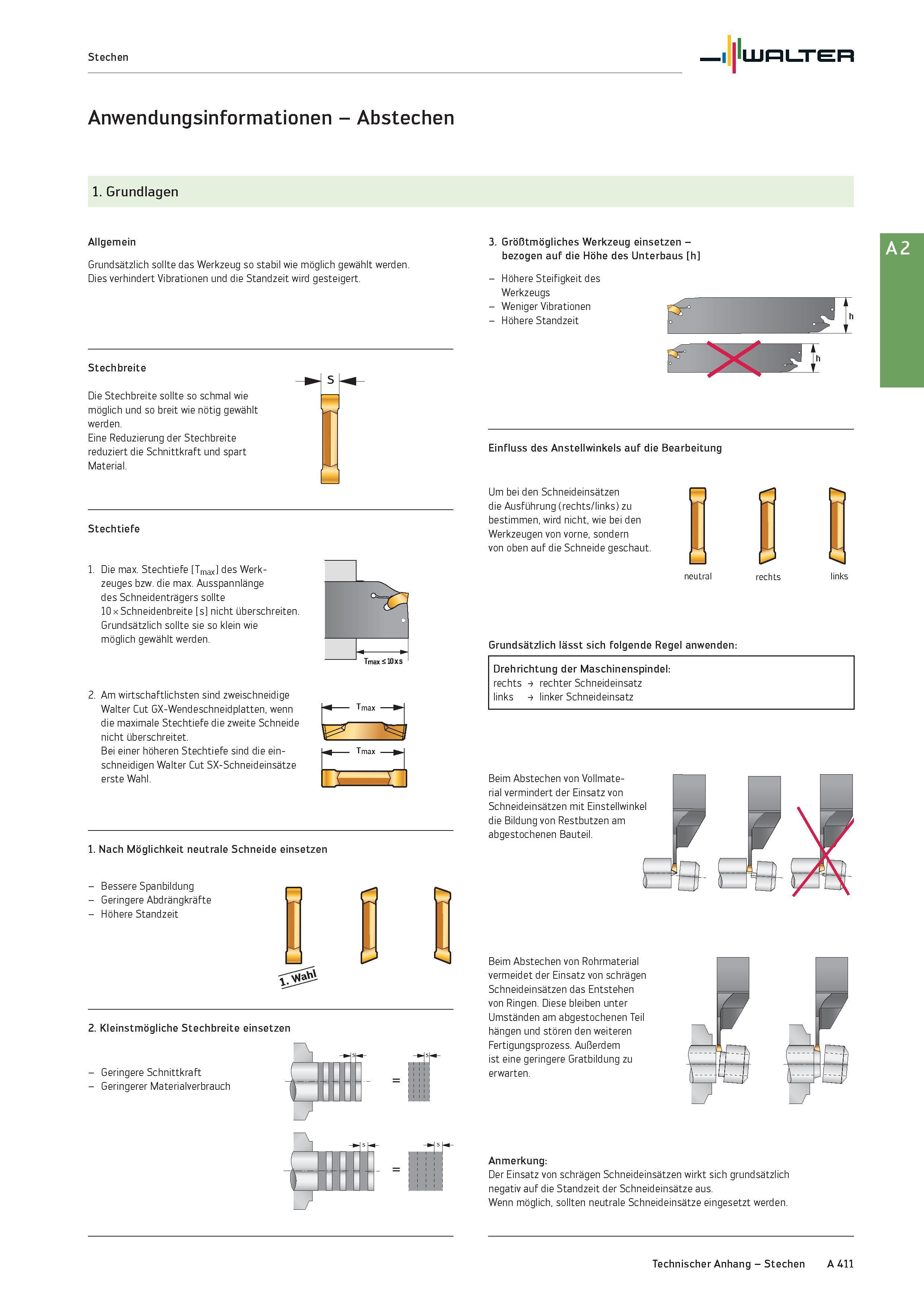

Stechen Walter Anwendungsinformationen - Abstechen 1. Grundlagen Allgemein Grundsätzlich sollte das Werkzeug so stabil wie möglich gewählt werden. Dies verhindert Vibrationen und die Standzeit wird gesteigert. Stechbreite Die Stechbreite sollte so schmal wie möglich und so breit wie nötig gewählt werden. Eine Reduzierung der Stechbreite reduziert die Schnittkraft und spart Material. 3. Größtmögliches Werkzeug einsetzen -bezogen auf die Höhe des Unterbaus h - Höhere Steifigkeit des Werkzeugs - Weniger Vibrationen - Höhere Standzeit Einfluss des Anstellwinkels auf die Bearbeitung h S Stechtiefe Die max. Stechtiefe Tmax des Werkzeuges bzw. die max. Ausspannlänge des Schneidenträgers sollte 10 x Schneidenbreite s nicht überschreiten. Grundsätzlich sollte sie so klein wie möglich gewählt werden. 2. Am wirtschaftlichsten sind zweischneidige Walter Cut GX-Wendeschneidplatten, wenn die maximale Stechtiefe die zweite Schneide nicht überschreitet. Bei einer höheren Stechtiefe sind die einschneidigen Walter Cut SX-Schneideinsätze erste Wahl. 1. Nach Möglichkeit neutrale Schneide einsetzen - Bessere Spanbildung - Geringere Abdrängkräfte - Höhere Standzeit n pj 2. Kleinstmögliche Stechbreite einsetzen - Geringere Schnittkraft - Geringerer Materialverbrauch Um bei den Schneideinsätzen die Ausführung (rechts/links) zu bestimmen, wird nicht, wie bei den Werkzeugen von vorne, sondern von oben auf die Schneide geschaut. 1 1 Grundsätzlich lässt sich folgende Regel anwenden: Beim Abstechen von Vollmaterial vermindert der Einsatz von Schneideinsätzen mit Einstellwinkel die Bildung von Restbutzen am abgestochenen Bauteil. Beim Abstechen von Rohrmaterial vermeidet der Einsatz von schrägen Schneideinsätzen das Entstehen von Ringen. Diese bleiben unter Umständen am abgestochenen Teil hängen und stören den weiteren Fertigungsprozess. Außerdem ist eine geringere Gratbildung zu erwarten. Anmerkung: Der Einsatz von schrägen Schneideinsätzen wirkt sich grundsätzlich negativ auf die Standzeit der Schneideinsätze aus. Wenn möglich, sollten neutrale Schneideinsätze eingesetzt werden. neutral links T max Technischer Anhang - Stechen A 411
