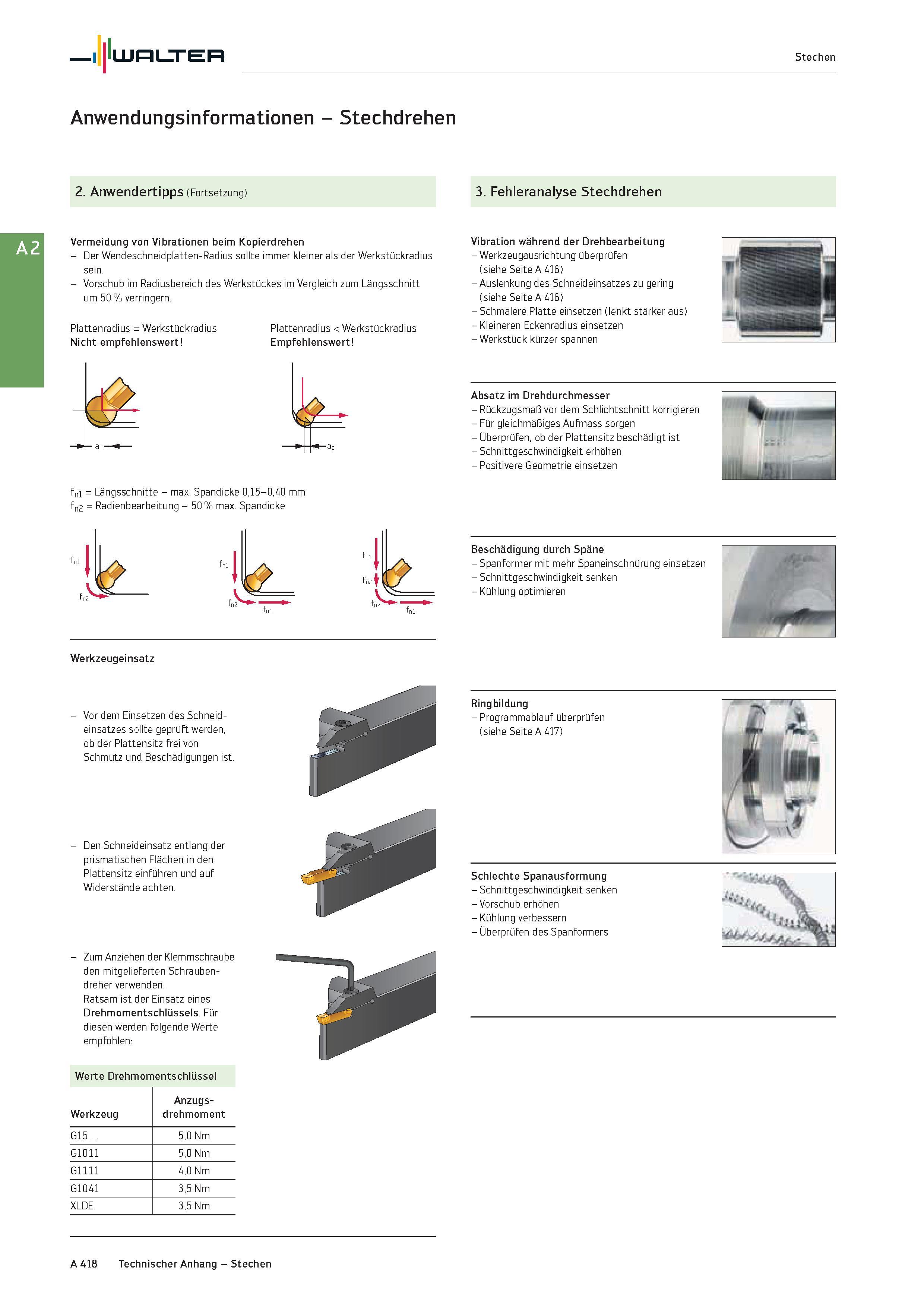

Walter Stechen Anwendungsinformationen - Stechdrehen 2. Anwendertipps (Fortsetzung) 3. Fehleranalyse Stechdrehen Vermeidung von Vibrationen beim Kopierdrehen - Der Wendeschneidplatten-Radius sollte immer kleiner als der Werkstückradius sein. - Vorschub im Radiusbereich des Werkstückes im Vergleich zum Längsschnitt um 50 % verringern. Plattenradius = Werkstückradius Nicht empfehlenswert Plattenradius < Werkstückradius Empfehlenswert Vibration während der Drehbearbeitung - Werkzeugausrichtung überprüfen (siehe Seite A 416) - Auslenkung des Schneideinsatzes zu gering (siehe Seite A 416) - Schmalere Platte einsetzen (lenkt stärker aus) - Kleineren Eckenradius einsetzen - Werkstück kürzer spannen fn1 = Längsschnitte - max. Spandicke 0,15-0,40 mm fn2 = Radienbearbeitung - 50 % max. Spandicke Absatz im Drehdurchmesser - Rückzugsmaß vor dem Schlichtschnitt korrigieren - Für gleichmäßiges Aufmass sorgen - Überprüfen, ob der Plattensitz beschädigt ist - Schnittgeschwindigkeit erhöhen - Positivere Geometrie einsetzen Werkzeugeinsatz fn2 Beschädigung durch Späne - Spanformer mit mehr Spaneinschnürung einsetzen - Schnittgeschwindigkeit senken - Kühlung optimieren - Vor dem Einsetzen des Schneideinsatzes sollte geprüft werden, ob der Plattensitz frei von Schmutz und Beschädigungen ist. Den Schneideinsatz entlang der prismatischen Flächen in den Plattensitz einführen und auf Widerstände achten. Zum Anziehen der Klemmschraube den mitgelieferten Schraubendreher verwenden. Ratsam ist der Einsatz eines Drehmomentschlüssels. Für diesen werden folgende Werte empfohlen: Ringbildung - Programmablauf überprüfen (siehe Seite A 417) Schlechte Spanausformung - Schnittgeschwindigkeit senken - Vorschub erhöhen - Kühlung verbessern - Überprüfen des Spanformers fr fr Werte Drehmomentschlüssel Werkzeug Anzugs- drehmoment G15 5,0 Nm G1011 5,0 Nm G1111 4,0 Nm G1041 3,5 Nm XLDE 3,5 Nm A 418 Technischer Anhang - Stechen
