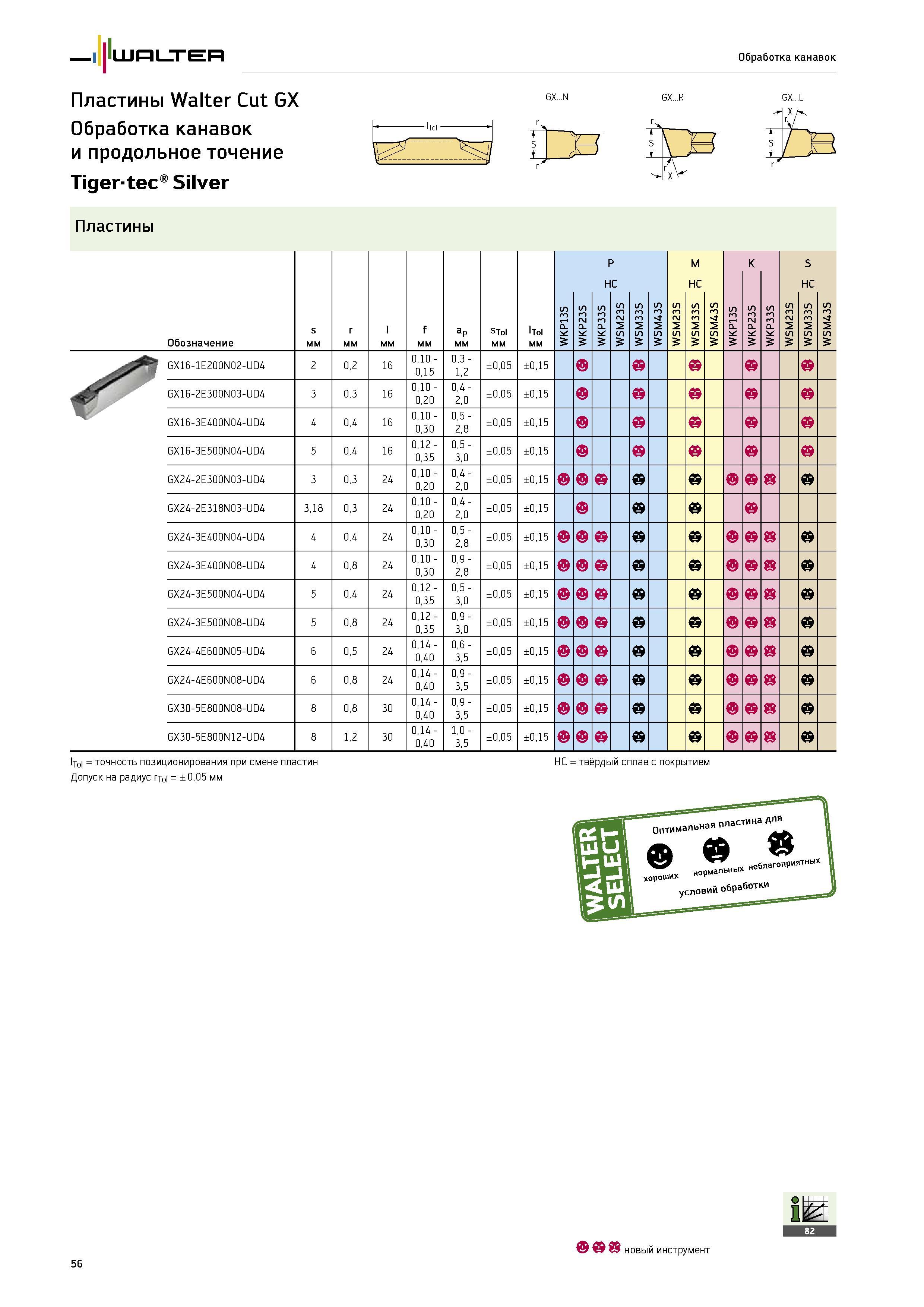

Walter Обработка канавок Пластины Walter Cut GX Обработка канавок и продольное точение Tiger-tec Silver GX R GX L Пластины P HC M HC K S HC Обозначение s мм r мм f мм aP мм STol мм lTol мм WKP13S WKP23S WKP33S WSM23S WSM33S WSM43S WSM23S WSM33S WSM43S WKP13S WKP23S WKP33S WSM23S WSM33S WSM43S GX16-1E200N02-UD4 2 0,2 16 0,10 -0,15 0,3 -1,2 ±0,05 ±0,15 GX16-2E300N03-UD4 3 0,3 16 0,10 -0,20 0,4 -2,0 ±0,05 ±0,15 GX16-3E400N04-UD4 4 0,4 16 0,10 -0,30 0,5 -2,8 ±0,05 ±0,15 GX16-3E500N04-UD4 5 0,4 16 0,12 -0,35 0,5 -3,0 ±0,05 ±0,15 GX24-2E300N03-UD4 3 0,3 24 0,10 -0,20 0,4 -2,0 ±0,05 ±0,15 c b GX24-2E318N03-UD4 3,18 0,3 24 0,10 -0,20 0,4 -2,0 ±0,05 ±0,15 b GX24-3E400N04-UD4 4 0,4 24 0,10 -0,30 0,5 -2,8 ±0,05 ±0,15 c b GX24-3E400N08-UD4 4 0,8 24 0,10 -0,30 0,9 -2,8 ±0,05 ±0,15 c b GX24-3E500N04-UD4 5 0,4 24 0,12 -0,35 0,5 -3,0 ±0,05 ±0,15 c b GX24-3E500N08-UD4 5 0,8 24 0,12 -0,35 0,9 -3,0 ±0,05 ±0,15 c b GX24-4E600N05-UD4 6 0,5 24 0,14 -0,40 0,6 -3,5 ±0,05 ±0,15 c b GX24-4E600N08-UD4 6 0,8 24 0,14 -0,40 0,9 -3,5 ±0,05 ±0,15 c b GX30-5E800N08-UD4 8 0,8 30 0,14 -0,40 0,9 -3,5 ±0,05 ±0,15 c b GX30-5E800N12-UD4 8 1,2 30 0,14 -0,40 1,0 -3,5 ±0,05 ±0,15 c b lj0i точность позиционирования при смене пластин Допуск на радиус rjoi ± 0,05 мм HC твёрдый сплав с покрытием Оптимальная пластина для в неблагоприятных хороших нормальных условий Обработки новый инструмент 56
