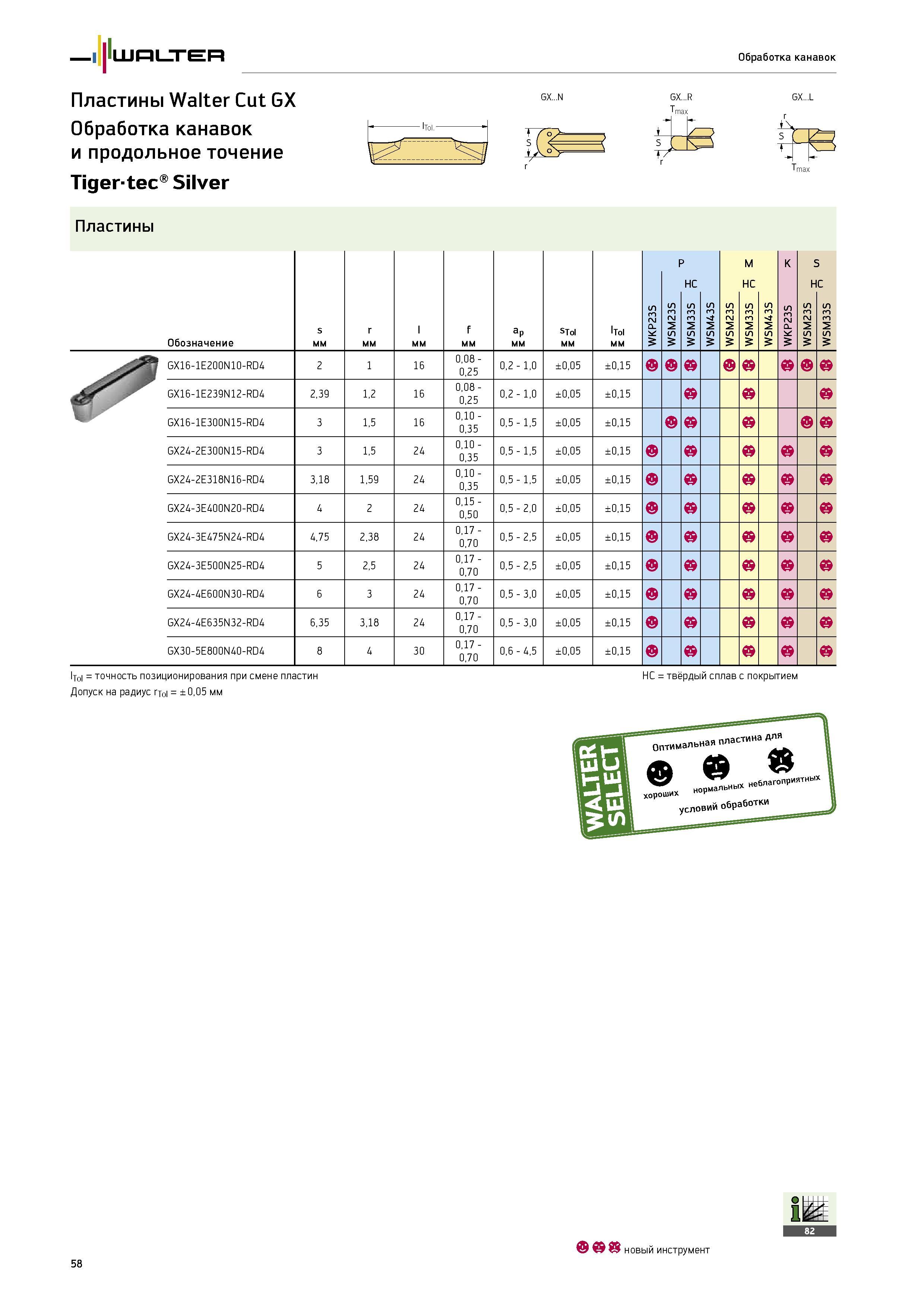

Walter Пластины Walter Cut GX Обработка канавок и продольное точение Tigertec Silver GX R Tmax Обработка канавок Пластины P HC M HC K S HC Обозначение s мм r мм f мм aP мм STol мм lTol мм WKP23S WSM23S WSM33S WSM43S WSM23S WSM33S WSM43S WKP23S WSM23S WSM33S J'"' GX16-1E200N10-RD4 2 1 16 0,08 -0,25 0,2 1,0 ±0,05 ±0,15 a GX16-1E239N12-RD4 2,39 1,2 16 0,08 -0,25 0,2 1,0 ±0,05 ±0,15 b GX16-1E300N15-RD4 3 1,5 16 0,10 -0,35 0,5 1,5 ±0,05 ±0,15 a GX24-2E300N15-RD4 3 1,5 24 0,10 -0,35 0,5 1,5 ±0,05 ±0,15 a GX24-2E318N16-RD4 3,18 1,59 24 0,10 -0,35 0,5 1,5 ±0,05 ±0,15 a GX24-3E400N20-RD4 4 2 24 0,15 -0,50 0,5 2,0 ±0,05 ±0,15 a GX24-3E475N24-RD4 4,75 2,38 24 0,17 -0,70 0,5 2,5 ±0,05 ±0,15 a GX24-3E500N25-RD4 5 2,5 24 0,17 -0,70 0,5 2,5 ±0,05 ±0,15 a GX24-4E600N30-RD4 6 3 24 0,17 -0,70 0,5 3,0 ±0,05 ±0,15 a GX24-4E635N32-RD4 6,35 3,18 24 0,17 -0,70 0,5 3,0 ±0,05 ±0,15 a GX30-5E800N40-RD4 8 4 30 0,17 -0,70 0,6 4,5 ±0,05 ±0,15 a lj0i точность позиционирования при смене пластин Допуск на радиус rjoi ± 0,05 мм HC твёрдый сплав с покрытием Оптимальная пластина для 9 ZZ.n ых неблагоприятных хороших нормальных условий обработки S T max c новый инструмент 58
