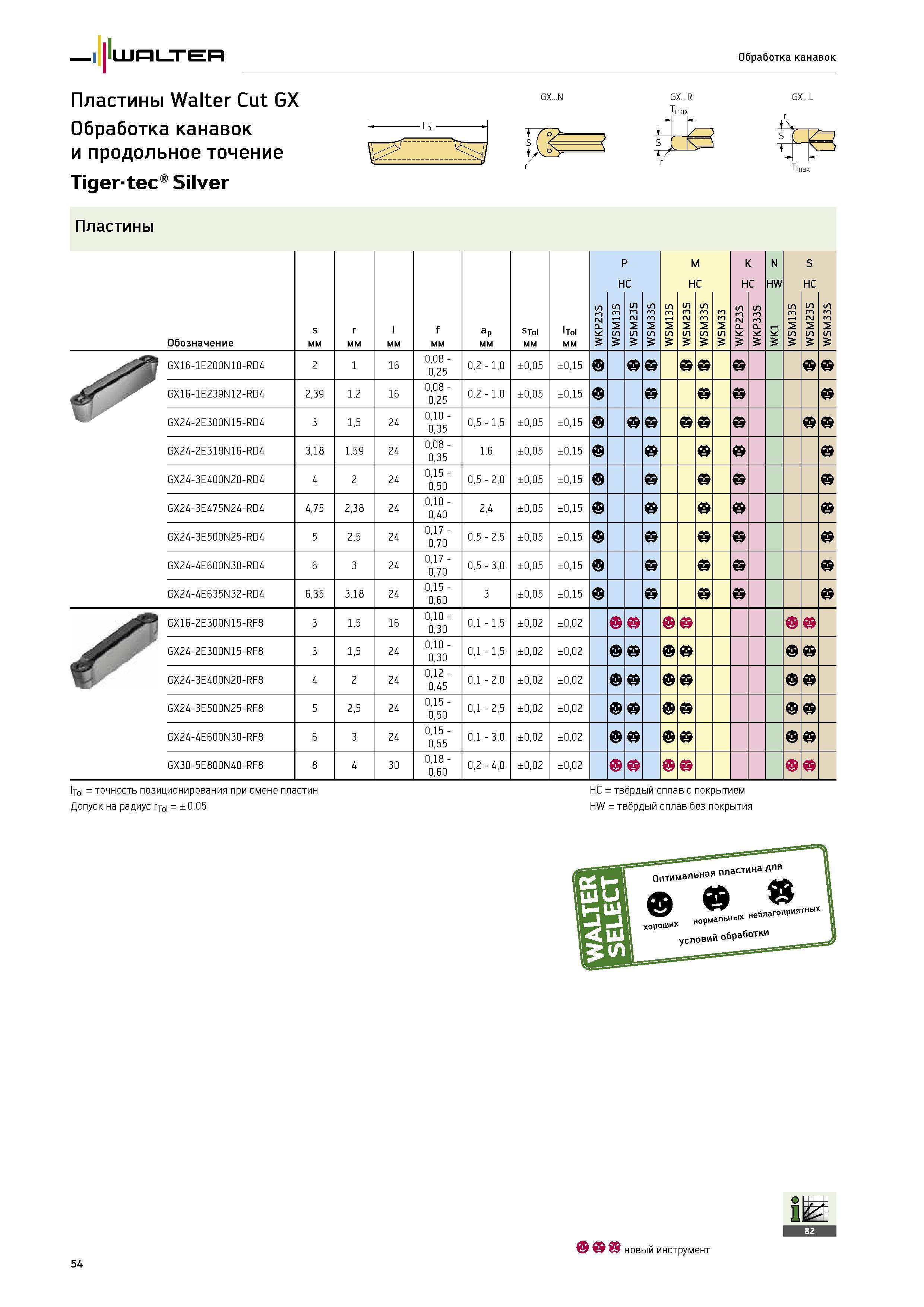

Walter Обработка канавок Пластины Walter Cut GX Обработка канавок и продольное точение Tigertec Silver lfol.- GX R Tmax Пластины P HC M HC K HC N HW S HC Обозначение s мм r мм f мм aP мм STol мм lTol мм S m P г S m l-H 2 S S m f>j 2 S S m m 2 S S m l-H 2 S S m 2 S S m m 2 S m m 2 S 5 S m P K S m m P K 5 l-H K 5 S m l-H 2 S г S m 2 S S m m 2 S GX16-1E200N10-RD4 2 1 16 0,08 -0,25 0,2 1,0 ±0,05 ±0,15 GX16-1E239N12-RD4 2,39 1,2 16 0,08 -0,25 0,2 1,0 ±0,05 ±0,15 a GX24-2E300N15-RD4 3 1,5 24 0,10 -0,35 0,5 1,5 ±0,05 ±0,15 GX24-2E318N16-RD4 3,18 1,59 24 0,08 -0,35 1,6 ±0,05 ±0,15 a GX24-3E400N20-RD4 4 2 24 0,15 -0,50 0,5 2,0 ±0,05 ±0,15 a GX24-3E475N24-RD4 4,75 2,38 24 0,10 -0,40 2,4 ±0,05 ±0,15 a GX24-3E500N25-RD4 5 2,5 24 0,17 -0,70 0,5 2,5 ±0,05 ±0,15 a GX24-4E600N30-RD4 6 3 24 0,17 -0,70 0,5 3,0 ±0,05 ±0,15 a GX24-4E635N32-RD4 6,35 3,18 24 0,15 -0,60 3 ±0,05 ±0,15 a GX16-2E300N15-RF8 3 1,5 16 0,10 -0,30 0,1 1,5 ±0,02 ±0,02 GX24-2E300N15-RF8 3 1,5 24 0,10 -0,30 0,1 1,5 ±0,02 ±0,02 GX24-3E400N20-RF8 4 2 24 0,12 -0,45 0,1 2,0 ±0,02 ±0,02 GX24-3E500N25-RF8 5 2,5 24 0,15 -0,50 0,1 2,5 ±0,02 ±0,02 GX24-4E600N30-RF8 6 3 24 0,15 -0,55 0,1 3,0 ±0,02 ±0,02 GX30-5E800N40-RF8 8 4 30 0,18 -0,60 0,2 4,0 ±0,02 ±0,02 lj0i точность позиционирования при смене пластин Допуск на радиус rjoi ± 0,05 HC HW твердый сплав с покрытием твёрдый сплав без покрытия S T max c новый инструмент 54
