53 Каталог WALTER 2014 Новая продукция Режущий инструмент и оснастка Изд. 14-2 Стр.51

Каталог WALTER 2014 Новая продукция 14-2 Стр. 51 0053 Lab2u

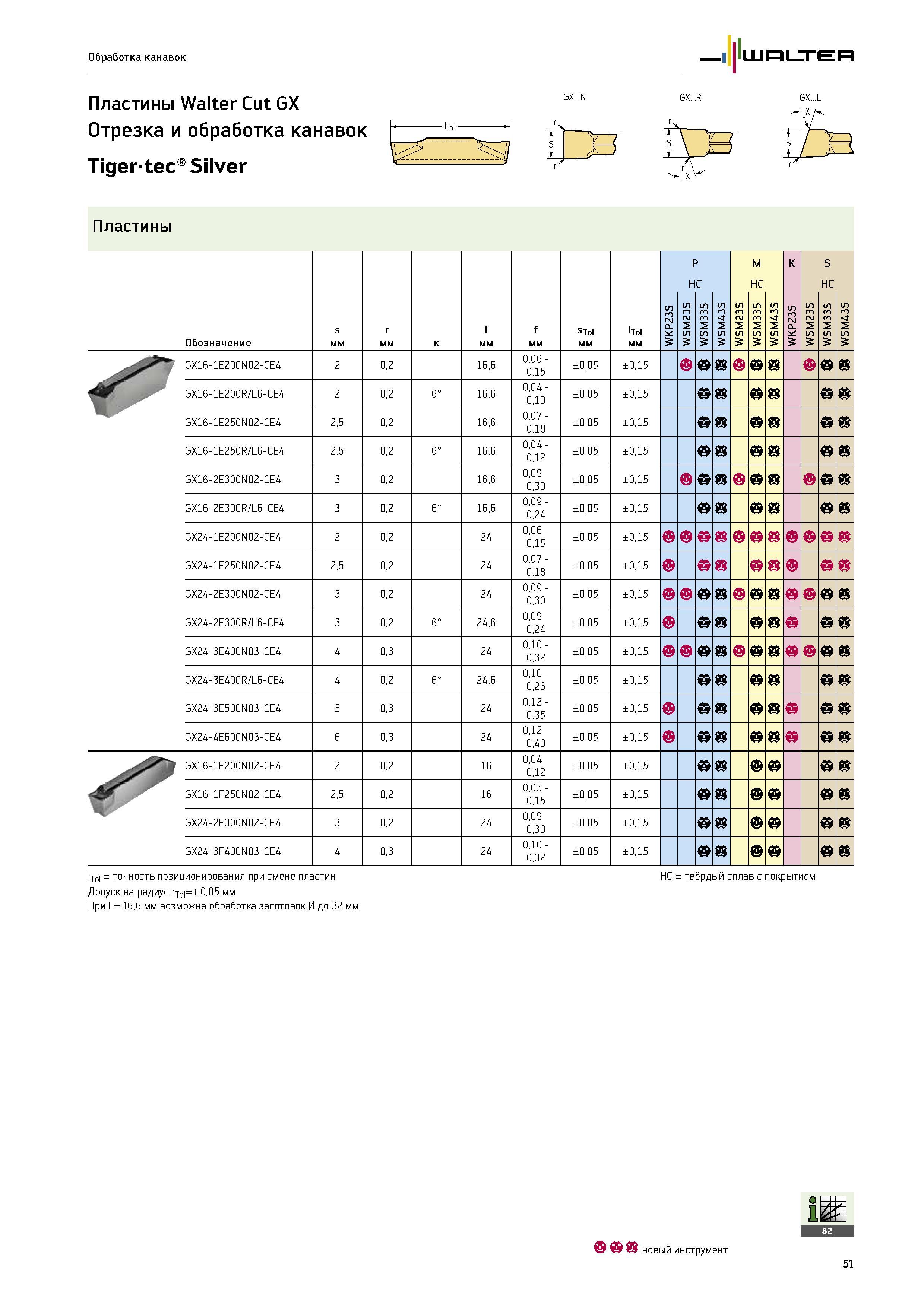

Обработка канавок Walter Пластины Walter Cut GX Отрезка и обработка канавок Tigertec Silver GX R GX L ХЬч г / S Пластины P HC M HC K S HC Обозначение s мм r мм к мм f мм STol мм lTol мм WKP23S WSM23S WSM33S WSM43S WSM23S WSM33S WSM43S WKP23S WSM23S WSM33S WSM43S GX16-1E200N02-CE4 2 0,2 16,6 0,06 -0,15 ±0,05 ±0,15 GX16-1E200R/L6-CE4 2 0,2 6° 16,6 0,04 -0,10 ±0,05 ±0,15 GX16-1E250N02-CE4 2,5 0,2 16,6 0,07 -0,18 ±0,05 ±0,15 GX16-1E250R/L6-CE4 2,5 0,2 6° 16,6 0,04 -0,12 ±0,05 ±0,15 GX16-2E300N02-CE4 3 0,2 16,6 0,09 -0,30 ±0,05 ±0,15 GX16-2E300R/L6-CE4 3 0,2 6° 16,6 0,09 -0,24 ±0,05 ±0,15 GX24-1E200N02-CE4 2 0,2 24 0,06 -0,15 ±0,05 ±0,15 GX24-1E250N02-CE4 2,5 0,2 24 0,07 -0,18 ±0,05 ±0,15 GX24-2E300N02-CE4 3 0,2 24 0,09 -0,30 ±0,05 ±0,15 c GX24-2E300R/L6-CE4 3 0,2 6° 24,6 0,09 -0,24 ±0,05 ±0,15 c GX24-3E400N03-CE4 4 0,3 24 0,10 -0,32 ±0,05 ±0,15 c GX24-3E400R/L6-CE4 4 0,2 6° 24,6 0,10 -0,26 ±0,05 ±0,15 GX24-3E500N03-CE4 5 0,3 24 0,12 -0,35 ±0,05 ±0,15 c GX24-4E600N03-CE4 6 0,3 24 0,12 -0,40 ±0,05 ±0,15 c GX16-1F200N02-CE4 2 0,2 16 0,04 -0,12 ±0,05 ±0,15 c GX16-1F250N02-CE4 2,5 0,2 16 0,05 -0,15 ±0,05 ±0,15 c GX24-2F300N02-CE4 3 0,2 24 0,09 -0,30 ±0,05 ±0,15 c GX24-3F400N03-CE4 4 0,3 24 0,10 -0,32 ±0,05 ±0,15 c lj0i точность позиционирования при смене пластин Допуск на радиус rjoi=± 0,05 мм При 16,6 мм возможна обработка заготовок 0 до 32 мм HC твёрдый сплав с покрытием новый инструмент 51
