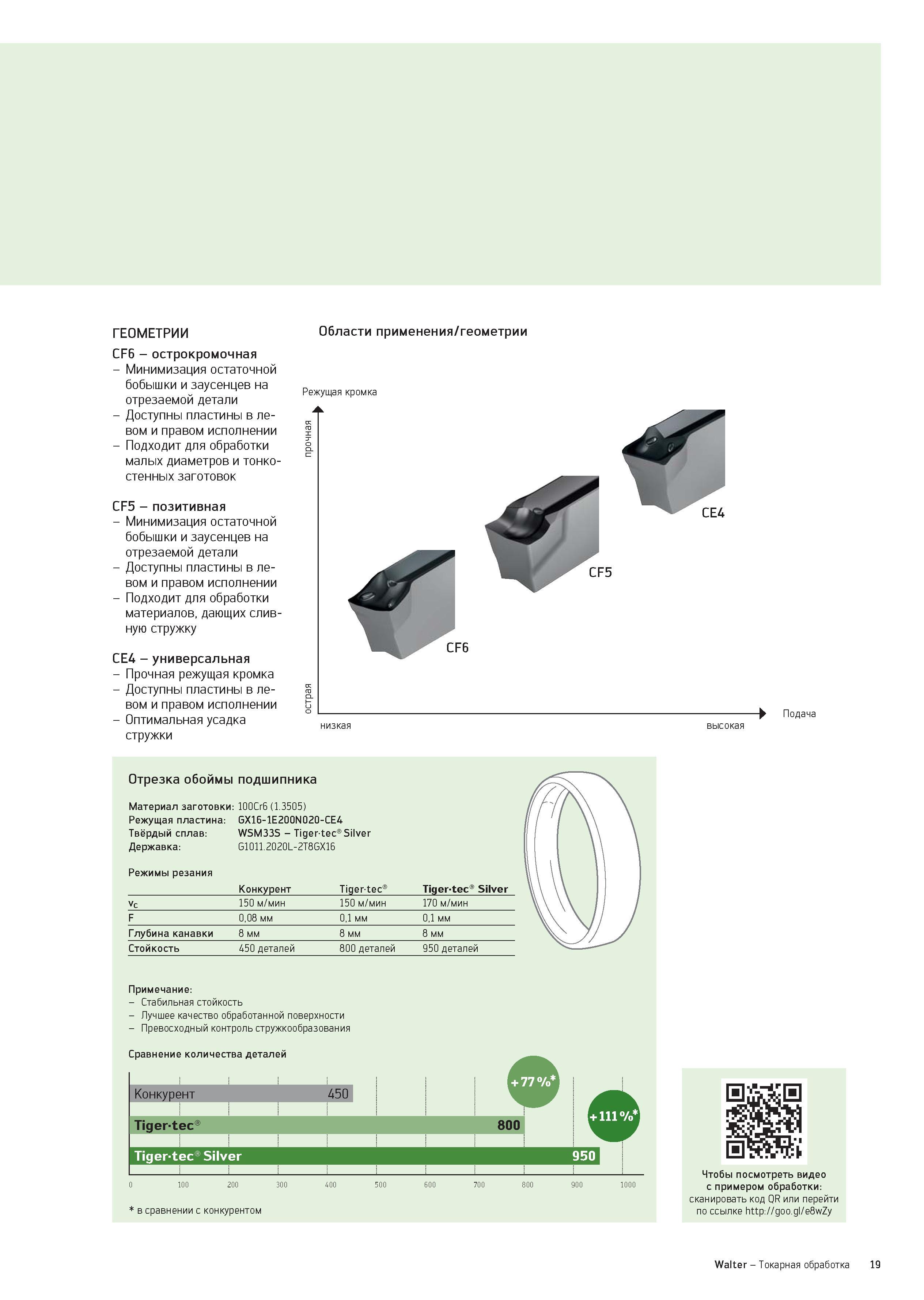

19 Каталог WALTER 2012 Новый инструмент для механической обработки на станках Вер 12-2 Стр.19

Каталог WALTER 2012 Инструмент для мехобработки Вер 12-2 Стр. 19 0019 Lab2u

ГЕОМЕТРИИ Области применения/геометрии CF6 - острокромочная - Минимизация остаточной бобышки и заусенцев на отрезаемой детали - Доступны пластины в левом и правом исполнении - Подходит для обработки малых диаметров и тонкостенных заготовок CF5 - позитивная - Минимизация остаточной бобышки и заусенцев на отрезаемой детали - Доступны пластины в левом и правом исполнении - Подходит для обработки материалов, дающих сливную стружку CE4 - универсальная - Прочная режущая кромка - Доступны пластины в левом и правом исполнении - Оптимальная усадка стружки Режущая кромка CF6 - Подача низкая высокая Отрезка обоймы подшипника Материал заготовки: 100Cr6 (1.3505) Режущая пластина: GX16-1E200N020-CE4 Твёрдый сплав: WSM33S - Tigertec Silver Державка: G1011.2020L-2T8GX16 Режимы резания Конкурент Tigertec Tiger-tec Silver Vc 150 м/мин 150 м/мин 170 м/мин F 0,08 мм 0,1 мм 0,1 мм Глубина канавки 8 мм 8 мм 8 мм Стойкость 450 деталей 800 деталей 950 деталей Примечание: - Стабильная стойкость - Лучшее качество обработанной поверхности - Превосходный контроль стружкообразования Сравнение количества деталей Конкурент 450 + 77 % I Tiger-tec 800 i+1 Tiger-tec Silver 950 +iii % в сравнении с конкурентом 100 200 300 400 500 600 700 30С 900 1000 Чтобы посмотреть видео с примером обработки: сканировать код QR или перейти по ссылке http://goo.gl/e8wZy Walter - Токарная обработка 19
