17 Каталог WALTER 2012 Новый инструмент для механической обработки на станках Вер 12-2 Стр.17

Каталог WALTER 2012 Инструмент для мехобработки Вер 12-2 Стр. 17 0017 Lab2u

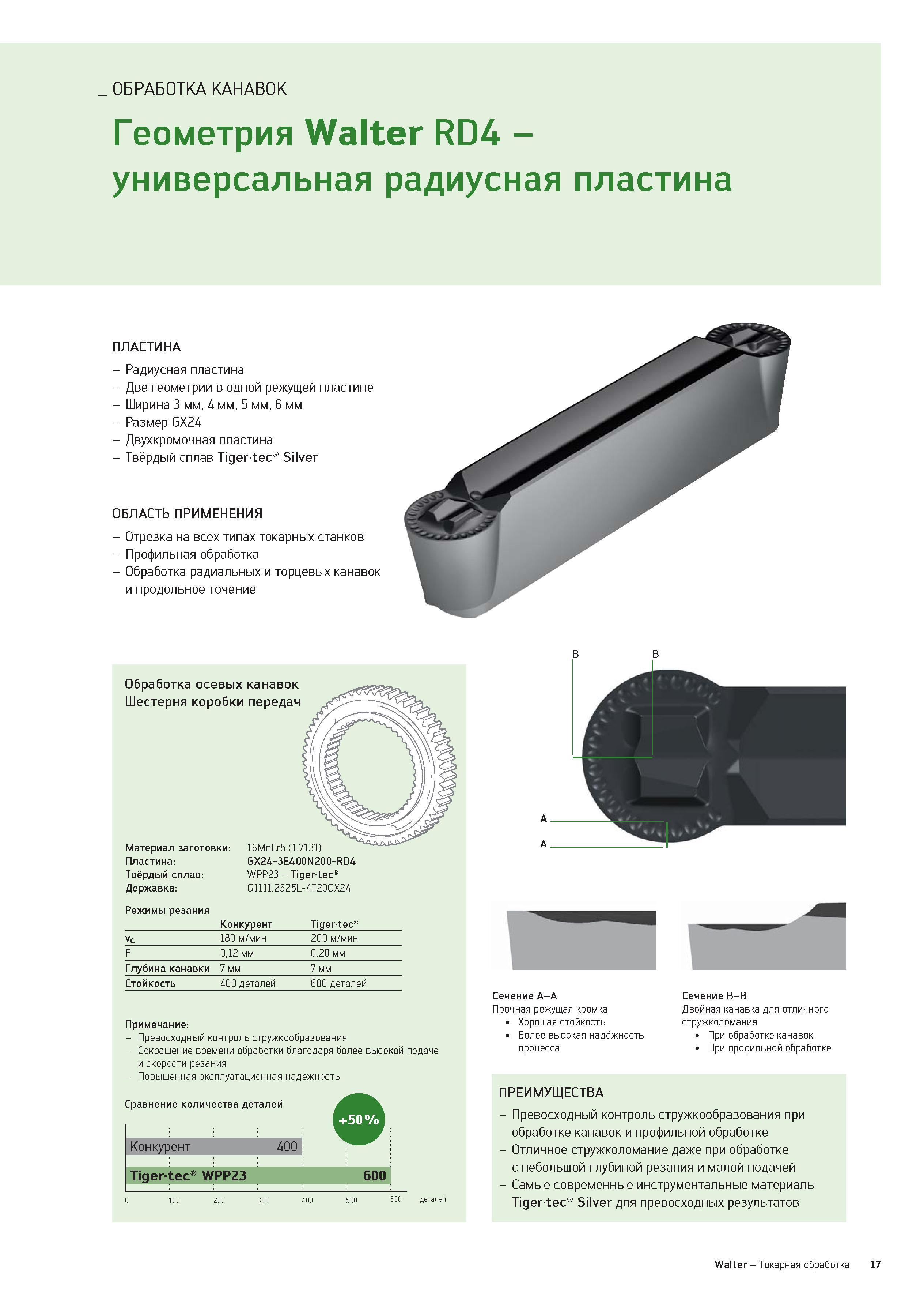

ОБРАБОТКА КАНАВОК Геометрия Walter RD4 -универсальная радиусная пластина ПЛАСТИНА - Радиусная пластина - Две геометрии в одной режущей пластине - Ширина 3 мм, 4 мм, 5 мм, 6 мм - Размер GX24 - Двухкромочная пластина - Твёрдый сплав Tiger-tec Silver ОБЛАСТЬ ПРИМЕНЕНИЯ - Отрезка на всех типах токарных станков - Профильная обработка - Обработка радиальных и торцевых канавок и продольное точение Обработка осевых канавок Шестерня коробки передач Материал заготовки: 16MnCr5 (1.7131) Пластина: Твёрдый сплав: Державка: GX24-3E400N200-RD4 WPP23 - Tiger-tec G1111.2525L-4T20GX24 Режимы резания Конкурент Tigertec vc 180 м/мин 200 м/мин F 0,12 мм 0,20 мм Глубина канавки 7 мм 7 мм Стойкость 400 деталей 600 деталей Примечание: - Превосходный контроль стружкообразования - Сокращение времени обработки благодаря более высокой подаче и скорости резания - Повышенная эксплуатационная надёжность Сравнение количества деталей Конкурент 400 Tigertec WPP23 600 Сечение A-A Прочная режущая кромка Хорошая стойкость Более высокая надёжность процесса Сечение B-B Двойная канавка для отличного стружколомания При обработке канавок При профильной обработке ПРЕИМУЩЕСТВА - Превосходный контроль стружкообразования при обработке канавок и профильной обработке - Отличное стружколомание даже при обработке с небольшой глубиной резания и малой подачей - Самые современные инструментальные материалы Tiger-tec Silver для превосходных результатов B B dUU 1UU 2U0 3UU 4UU 5UU деталей Walter - Токарная обработка 17
