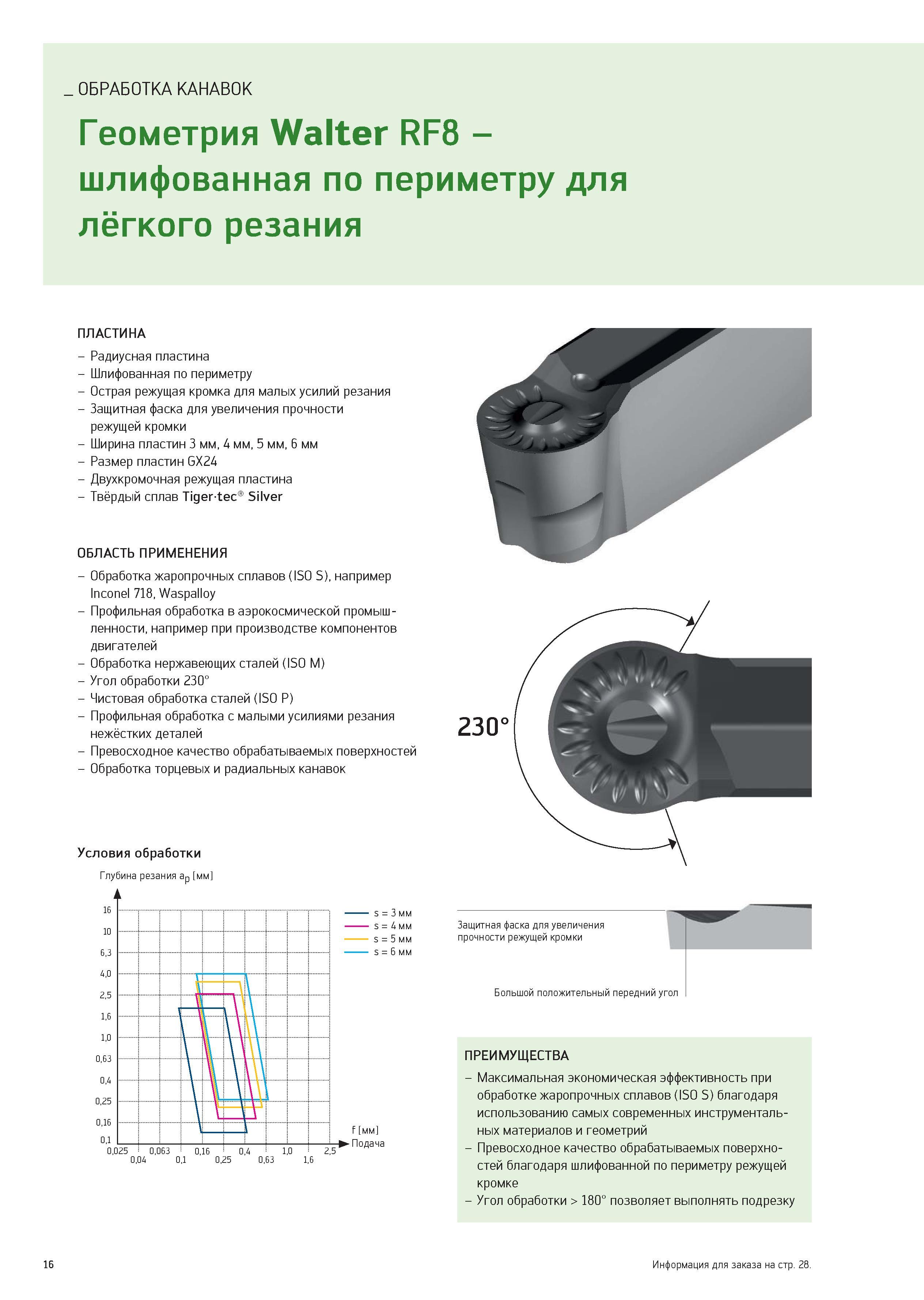

ОБРАБОТКА КАНАВОК Геометрия Walter RF8 -шлифованная по периметру для лёгкого резания ПЛАСТИНА - Радиусная пластина - Шлифованная по периметру - Острая режущая кромка для малых усилий резания - Защитная фаска для увеличения прочности режущей кромки - Ширина пластин 3 мм, 4 мм, 5 мм, 6 мм - Размер пластин GX24 - Двухкромочная режущая пластина - Твёрдый сплав Tiger-tec Silver ОБЛАСТЬ ПРИМЕНЕНИЯ - Обработка жаропрочных сплавов (ISO S), например Inconel 718, Waspalloy - Профильная обработка в аэрокосмической промышленности, например при производстве компонентов двигателей - Обработка нержавеющих сталей (ISO M) - Угол обработки 230° - Чистовая обработка сталей (ISO P) - Профильная обработка с малыми усилиями резания нежёстких деталей - Превосходное качество обрабатываемых поверхностей - Обработка торцевых и радиальных канавок Условия обработки Глубина резания ap мм 16 10 6,3 4.0 2.5 1.6 1.0 0,63 0,4 0,25 0,16 0,1 0,025 0,063 0 16 0 4 1,0 2,5 0,04 0,1 0,25 0,63 1,6 s = 3 мм s = 4 мм s = 5 мм s = 6 мм f мм Подача Защитная фаска для увеличения прочности режущей кромки Большой положительный передний угол ПРЕИМУЩЕСТВА - Максимальная экономическая эффективность при обработке жаропрочных сплавов (ISO S) благодаря использованию самых современных инструментальных материалов и геометрий - Превосходное качество обрабатываемых поверхностей благодаря шлифованной по периметру режущей кромке - Угол обработки > 180° позволяет выполнять подрезку 16 Информация для заказа на стр. 28.
