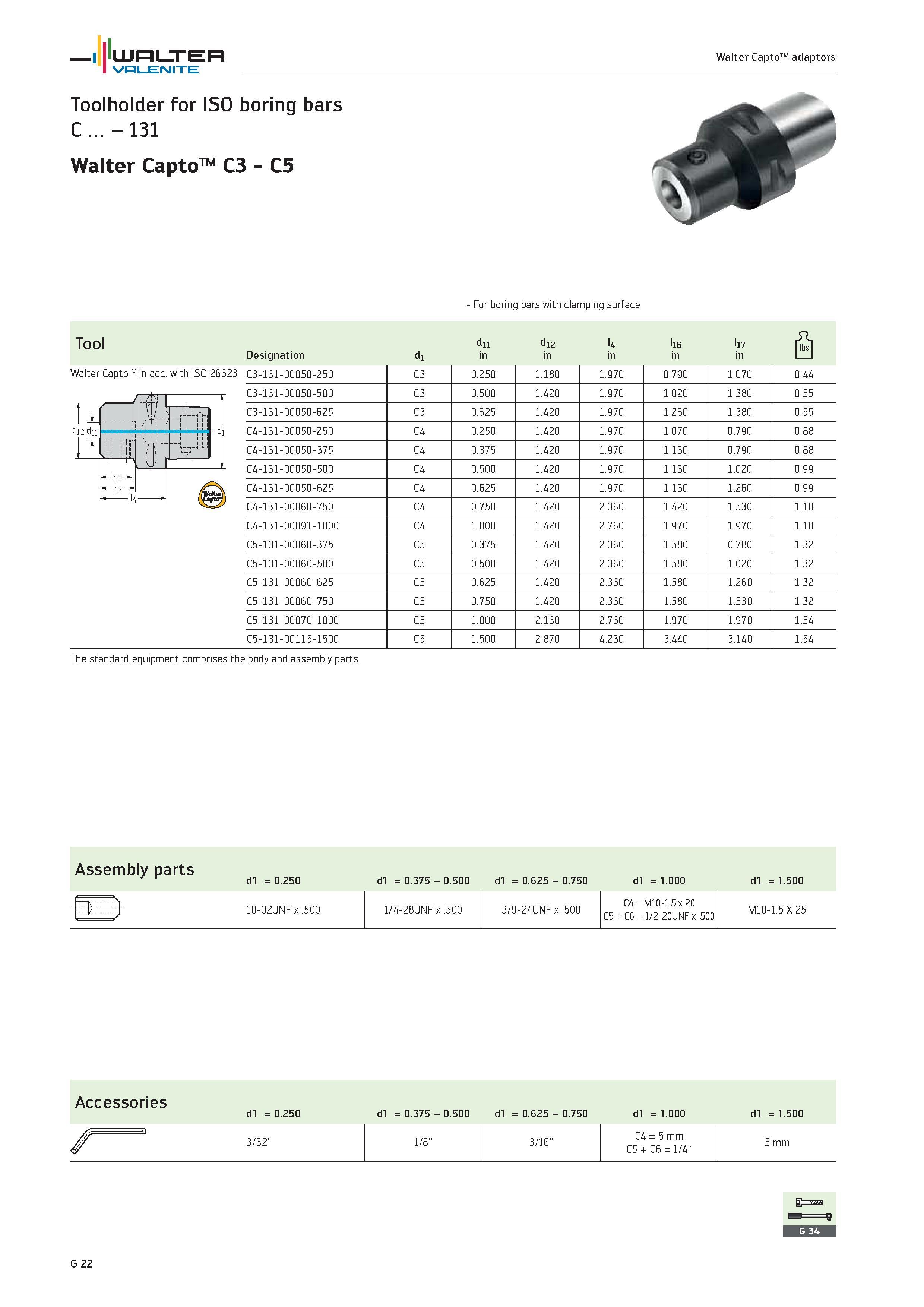

2404 Каталог WALTER 2012 Металлорежущий инструмент и оснастка Valenite для станков Стр.G22 |
|||||
Каталог WALTER 2012 Инструмент и оснастка Valenite Стр. G22 2404 ENG Lab2u WALTER Valenite Walter CaptoTM adaptors Toolholder for ISO boring bars C 131 Walter CaptoTM C3 C5 For boring bars with clamping surface Tool d11 d12 U l16 l17 hbsl Designation d1 in 1 1 C3-131-00050-250 C3 0.250 1.180 1.970 0.790 1.070 0.44 C3-131-00050-500 C3 0.500 1.420 1.970 1.020 1.380 0.55 C3-131-00050-625 C3 0.625 1.420 1.970 1.260 1.380 0.55 C4-131-00050-250 C4 0.250 1.420 1.970 1.070 0.790 0.88 C4-131-00050-375 C4 0.375 1.420 1.970 1.130 0.790 0.88 C4-131-00050-500 C4 0.500 1.420 1.970 1.130 1.020 0.99 C4-131-00050-625 C4 0.625 1.420 1.970 1.130 1.260 0.99 C4-131-00060-750 C4 0.750 1.420 2.360 1.420 1.530 1.10 C4-131-00091-1000 C4 1.000 1.420 2.760 1.970 1.970 1.10 C5-131-00060-375 C5 0.375 1.420 2.360 1.580 0.780 1.32 C5-131-00060-500 C5 0.500 1.420 2.360 1.580 1.020 1.32 C5-131-00060-625 C5 0.625 1.420 2.360 1.580 1.260 1.32 C5-131-00060-750 C5 0.750 1.420 2.360 1.580 1.530 1.32 C5-131-00070-1000 C5 1.000 2.130 2.760 1.970 1.970 1.54 C5-131-00115-1500 C5 1.500 2.870 4.230 3.440 3.140 1.54 The standard equipment comprises the body and assembly parts. Assembly parts d1 0.250 d1 0.375 0.500 d1 0.625 0.750 d1 1.000 d1 1.500 10-32UNF x .500 1/4-28UNF x .500 3/8-24UNF x .500 C4 M10-1.5 x 20 C5 + C6 1/2-20UNF x .500 M10-1.5 X 25 Accessories d1 0.250 d1 0.375 0.500 d1 0.625 0.750 d1 1.000 d1 1.500 3/32" 1/8" 3/16" C4 5 mm C5 + C6 1/4" 5 mm TM G 22 |
|||||
