35 Каталог TAEGUTEC 2020 Вращающийся режущий и вспомогательный инструмент по металлу Стр.C32

Каталог TAEGUTEC 2020 Вращающийся инструмент Стр. C32 0035 Lab2u

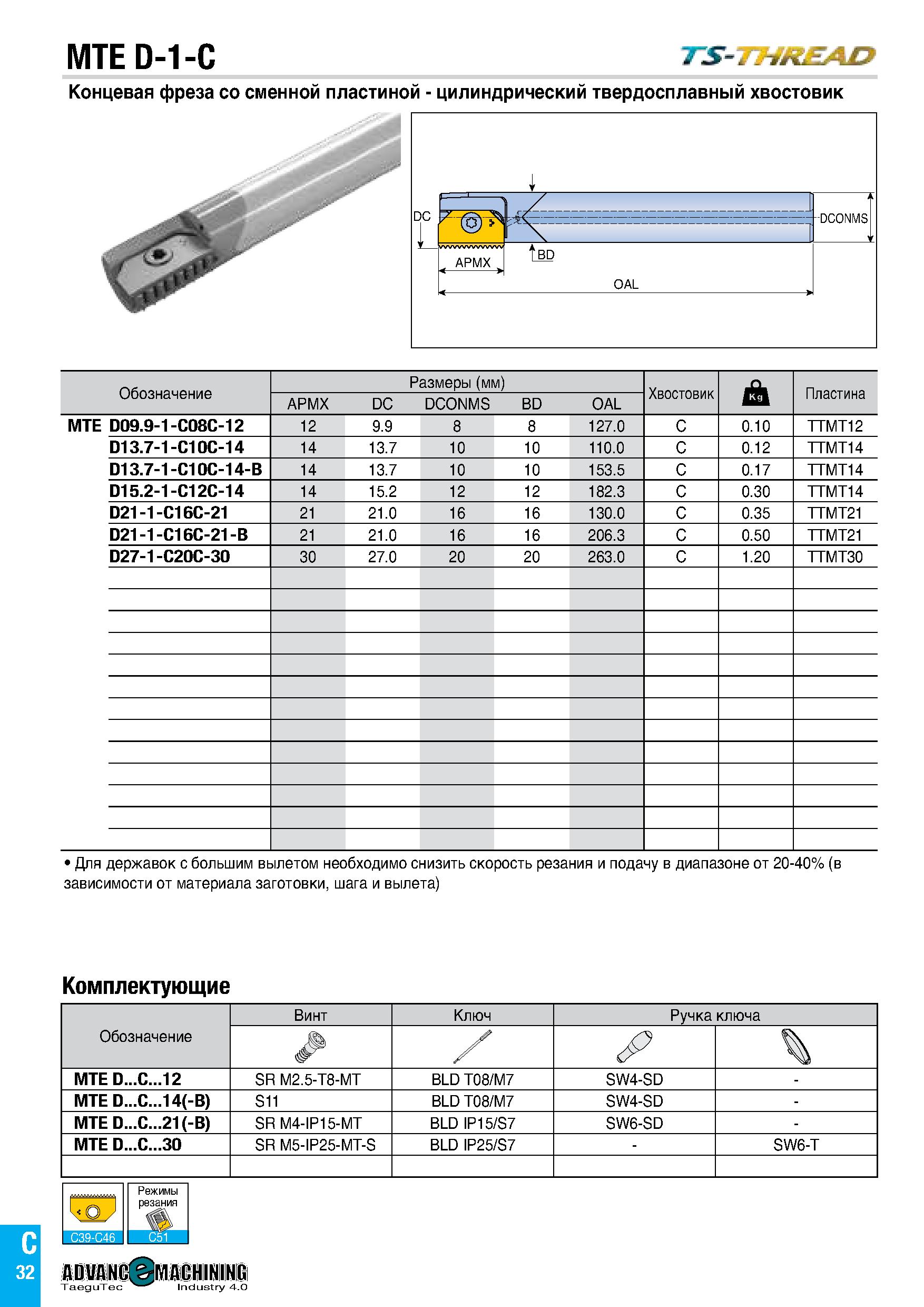

MTE D-1-C T S-i 7 i£i£4 Концевая фреза со сменной пластиной - цилиндрический твердосплавный хвостовик Обозначение Размеры (мм) Хвостовик ill Пластина APMX DC DCONMS BD OAL MTE D09.9-1-C08C-12 12 9.9 8 8 127.0 C 0.10 TTMT12 D13.7-1-C10C-14 14 13.7 10 10 110.0 C 0.12 TTMT14 D13.7-1-C10C-14-B 14 13.7 10 10 153.5 C 0.17 TTMT14 D15.2-1-C12C-14 14 15.2 12 12 182.3 C 0.30 TTMT14 D21-1-C16C-21 21 21.0 16 16 130.0 C 0.35 TTMT21 D21-1-C16C-21-B 21 21.0 16 16 206.3 C 0.50 TTMT21 D27-1-C20C-30 30 27.0 20 20 263.0 C 1.20 TTMT30 Для державок с большим вылетом необходимо снизить скорость резания и подачу в диапазоне от 20-40% (в зависимости от материала заготовки, шага и вылета) Комплектующие Обозначение Винт Ключ Ручка ключа 0 MTE D...C...12 SR M2.5-T8-MT BLD T08/M7 SW4-SD - MTE D...C...14(-B) S11 BLD T08/M7 SW4-SD - MTE D...C...21(-B) SR M4-IP15-MT BLD IP15/S7 SW6-SD - MTE D...C...30 SR M5-IP25-MT-S BLD IP25/S7 - SW6-T Режимы резания advancQmachining ТпялмТр Industry 4.0 C 32
