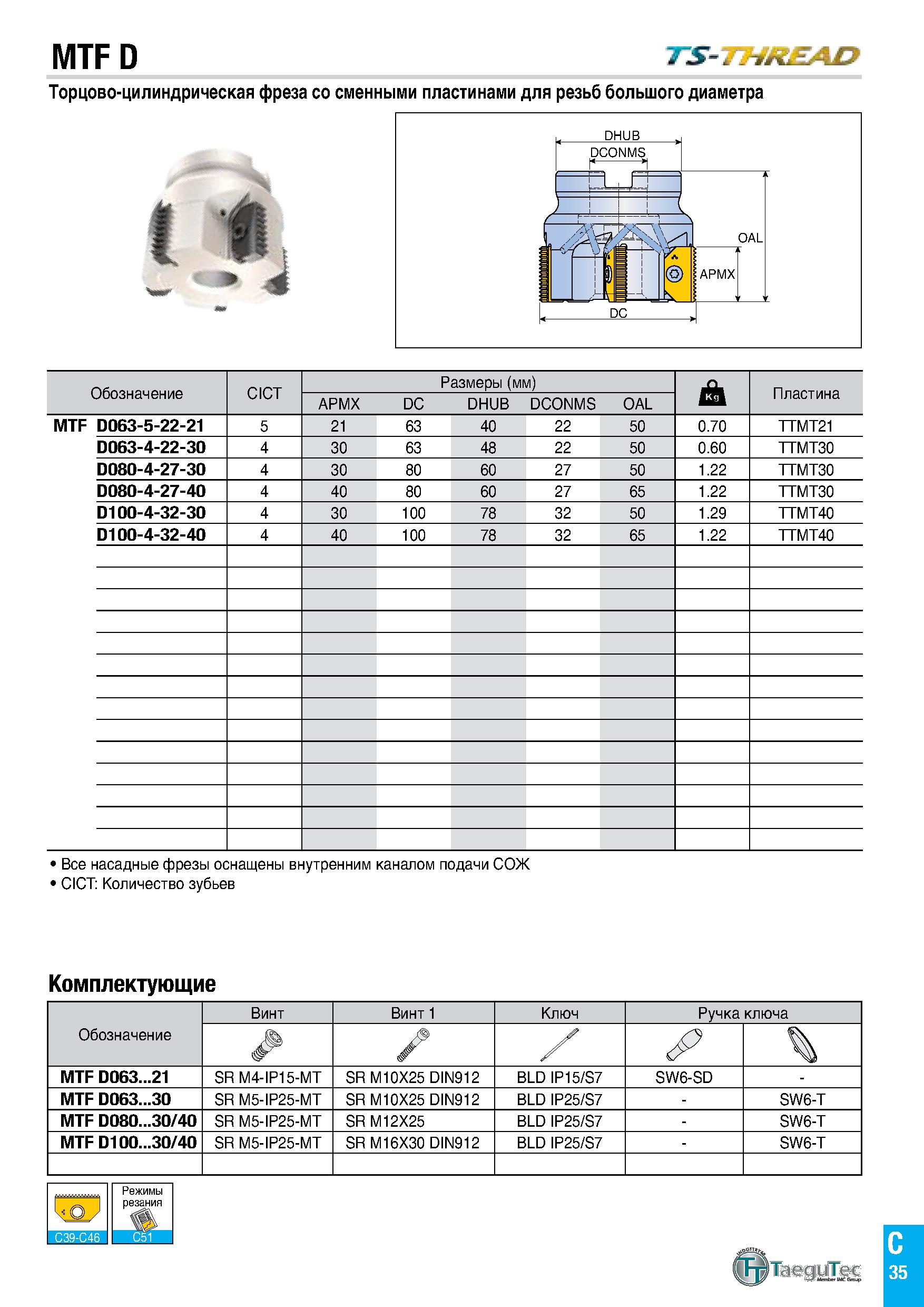

MTF D 7 S- 7/t£4Z Торцово-цилиндрическая фреза со сменными пластинами для резьб большого диаметра Обозначение С ЮТ Размеры (мм) Пластина АРМХ DC DHUB DCONMS OAL MTF D063-5-22-21 5 21 63 40 22 50 0.70 TTMT21 D063-4-22-30 4 30 63 48 22 50 0.60 TTMT30 D080-4-27-30 4 30 80 60 27 50 1.22 TTMT30 D080-4-27-40 4 40 80 60 27 65 1.22 TTMT30 D100-4-32-30 4 30 100 78 32 50 1.29 TTMT40 D100-4-32-40 4 40 100 78 32 65 1.22 TTMT40 Все насадные фрезы оснащены внутренним каналом подачи СОЖ CICT: Количество зубьев Комплектующие Обозначение Винт Винт 1 Ключ Ручка ключа Л - ' % MTF D063...21 SR M4-IP15-MT SR M10X25 DIN912 BLD IP15/S7 SW6-SD - MTF D063...30 SR M5-IP25-MT SR M10X25 DIN912 BLD IP25/S7 - SW6-T MTF D080...30/40 SR M5-IP25-MT SR M12X25 BLD IP25/S7 - SW6-T MTF D100...30/40 SR M5-IP25-MT SR M16X30 DIN912 BLD IP25/S7 - SW6-T
