33 Каталог TAEGUTEC 2020 Вращающийся режущий и вспомогательный инструмент по металлу Стр.C30

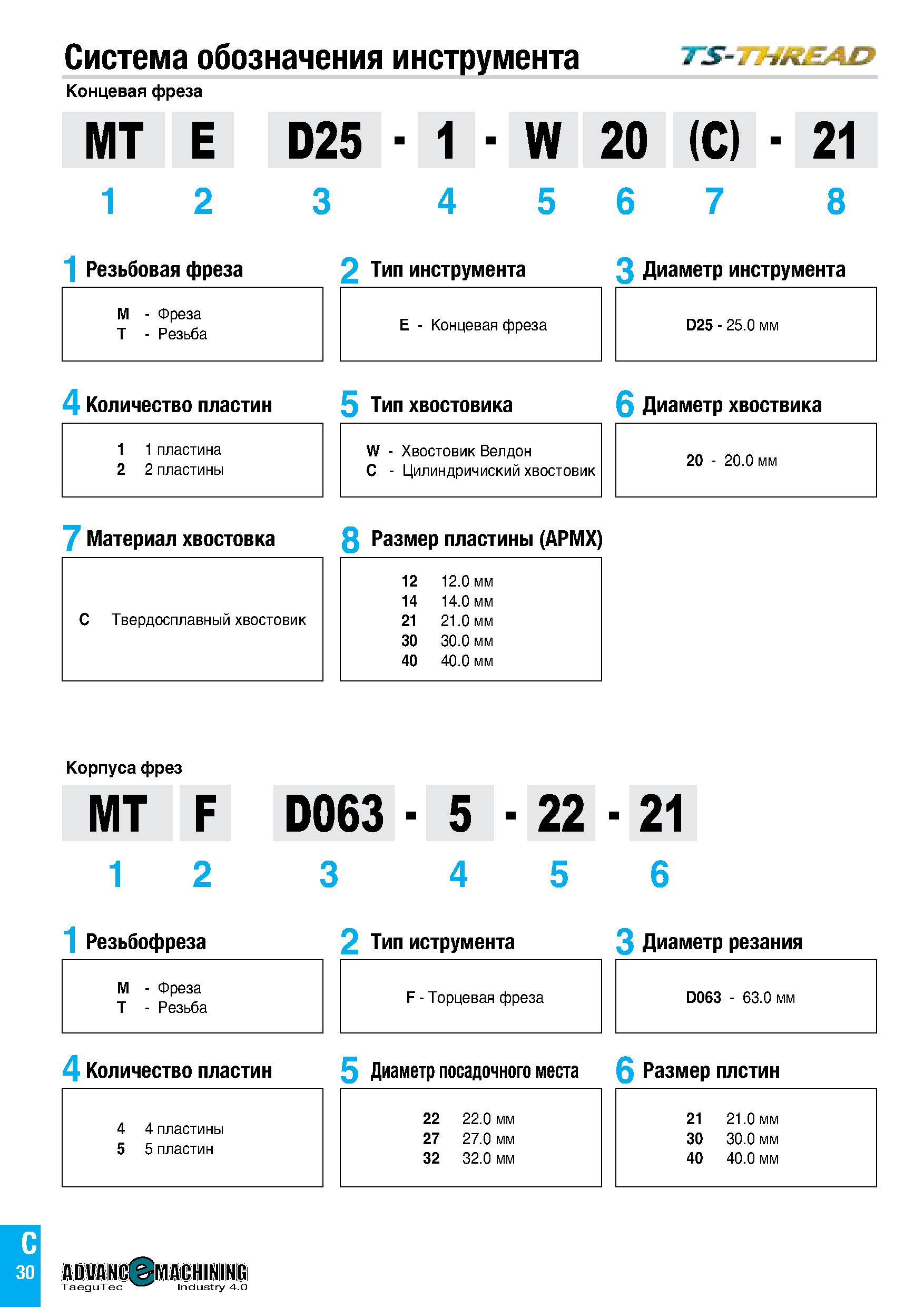

Каталог TAEGUTEC 2020 Вращающийся инструмент Стр. C30 0033 Lab2u Система обозначения инструмента Концевая фреза M' T E 1 >25 - 1 - W 20 (C) - 21 1 2 1 Резьбовая фреза 3 4 5 2 Тип инструмента 6 7 8 3 Диаметр инструмента M - Фреза T - Резьба E - Концевая фреза D25 - 25.0 мм 4 Количество пластин 5 Тип хвостовика 6 Диаметр хвоствика 1 1 пластина 2 2 пластины W - Хвостовик Велдон C - Цилиндричиский хвостовик 20 - 20.0 мм 7 Материал хвостовка 8 Размер пластины (APMX) 12 12.0 мм 14 14.0 мм 21 21.0 мм 30 30.0 мм 40 40.0 мм Корпуса фрез MT F D063 - 5 - 22 - 21 1 2 3 4 5 6 1 Резьбофреза 2 Тип иструмента 3 Диаметр резания M - Фреза T - Резьба F - Торцевая фреза D063 - 63.0 мм 4 Количество пластин 5 Диаметр посадочного места 6 Размер плстин 21 21.0 мм 30 30.0 мм 40 40.0 мм 22 22.0 мм 27 27.0 мм 32 32.0 мм 4 4 пластины 5 5 пластин
