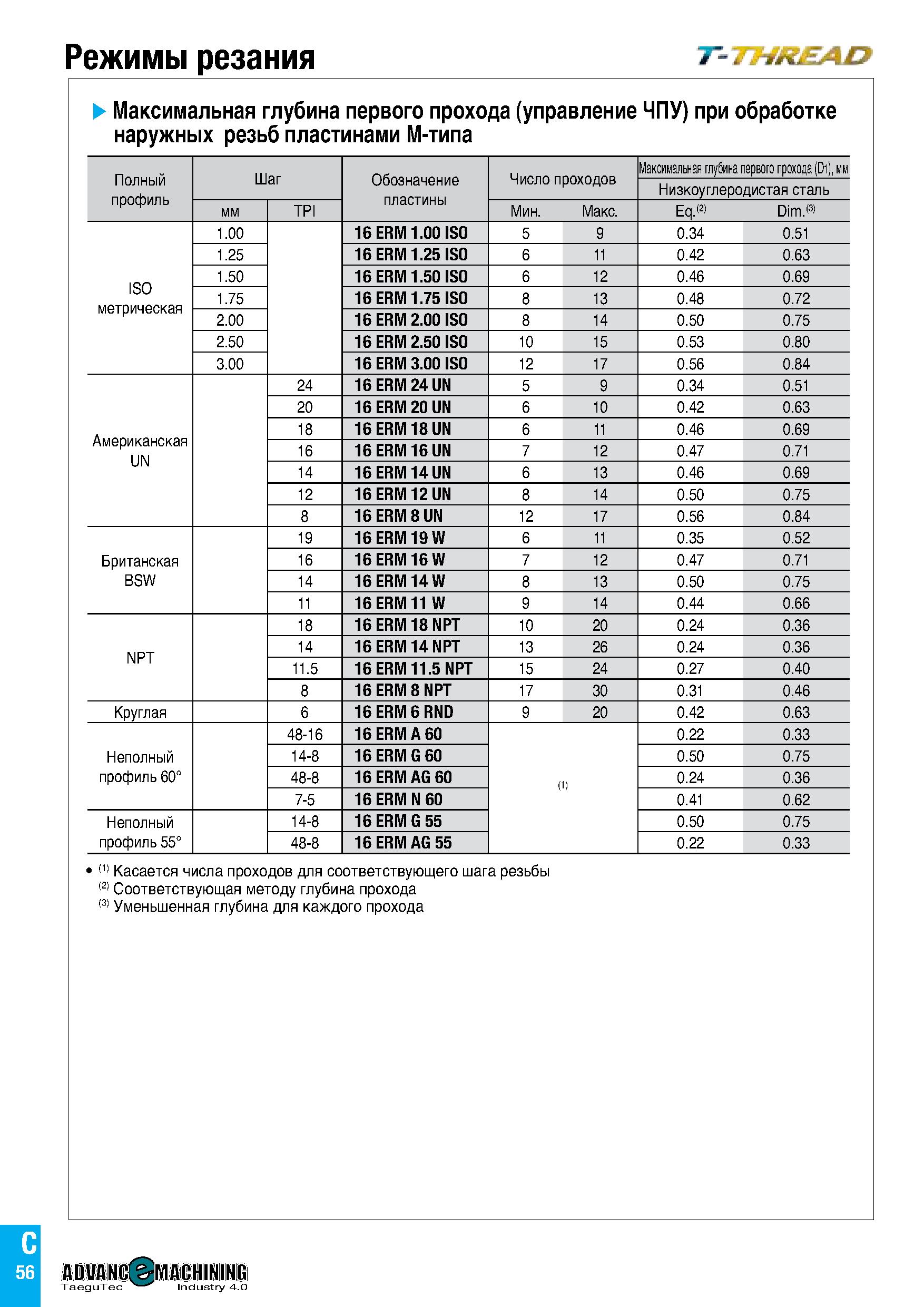

Режимы резания 7 - 1 -(READ Максимальная глубина первого прохода (управление ЧПУ) при обработке наружных резьб пластинами М-типа Полный профиль Шаг Обозначение пластины Число проходов Максимальная глубина первого прохода (D1), мм Низкоуглеродистая сталь мм TPI Мин. Макс. Eq.(2) Dim.(3) ISO метрическая 1.00 16 ERM 1.00 ISO 5 9 0.34 0.51 1.25 16 ERM 1.25 ISO 6 11 0.42 0.63 1.50 16 ERM 1.50 ISO 6 12 0.46 0.69 1.75 16 ERM 1.75 ISO 8 13 0.48 0.72 2.00 16 ERM 2.00 ISO 8 14 0.50 0.75 2.50 16 ERM 2.50 ISO 10 15 0.53 0.80 3.00 16 ERM 3.00 ISO 12 17 0.56 0.84 Американская UN 24 16 ERM 24 UN 5 9 0.34 0.51 20 16 ERM 20 UN 6 10 0.42 0.63 18 16 ERM 18 UN 6 11 0.46 0.69 16 16 ERM 16 UN 7 12 0.47 0.71 14 16 ERM 14 UN 6 13 0.46 0.69 12 16 ERM 12 UN 8 14 0.50 0.75 8 16 ERM 8 UN 12 17 0.56 0.84 Британская BSW 19 16 ERM 19 W 6 11 0.35 0.52 16 16 ERM 16 W 7 12 0.47 0.71 14 16 ERM 14 W 8 13 0.50 0.75 11 16 ERM 11 W 9 14 0.44 0.66 NPT 18 16 ERM 18 NPT 10 20 0.24 0.36 14 16 ERM 14 NPT 13 26 0.24 0.36 11.5 16 ERM 11.5 NPT 15 24 0.27 0.40 8 16 ERM 8 NPT 17 30 0.31 0.46 Круглая 6 16 ERM 6 RND 9 20 0.42 0.63 Неполный профиль 60° 48-16 16 ERM A 60 (1) 0.22 0.33 14-8 16 ERM G 60 0.50 0.75 48-8 16 ERM AG 60 0.24 0.36 7-5 16 ERM N 60 0.41 0.62 Неполный профиль 55° 14-8 16 ERM G 55 0.50 0.75 48-8 16 ERM AG 55 0.22 0.33 (1) Касается числа проходов для соответствующего шага резьбы (2) Соответствующая методу глубина прохода (3) Уменьшенная глубина для каждого прохода
