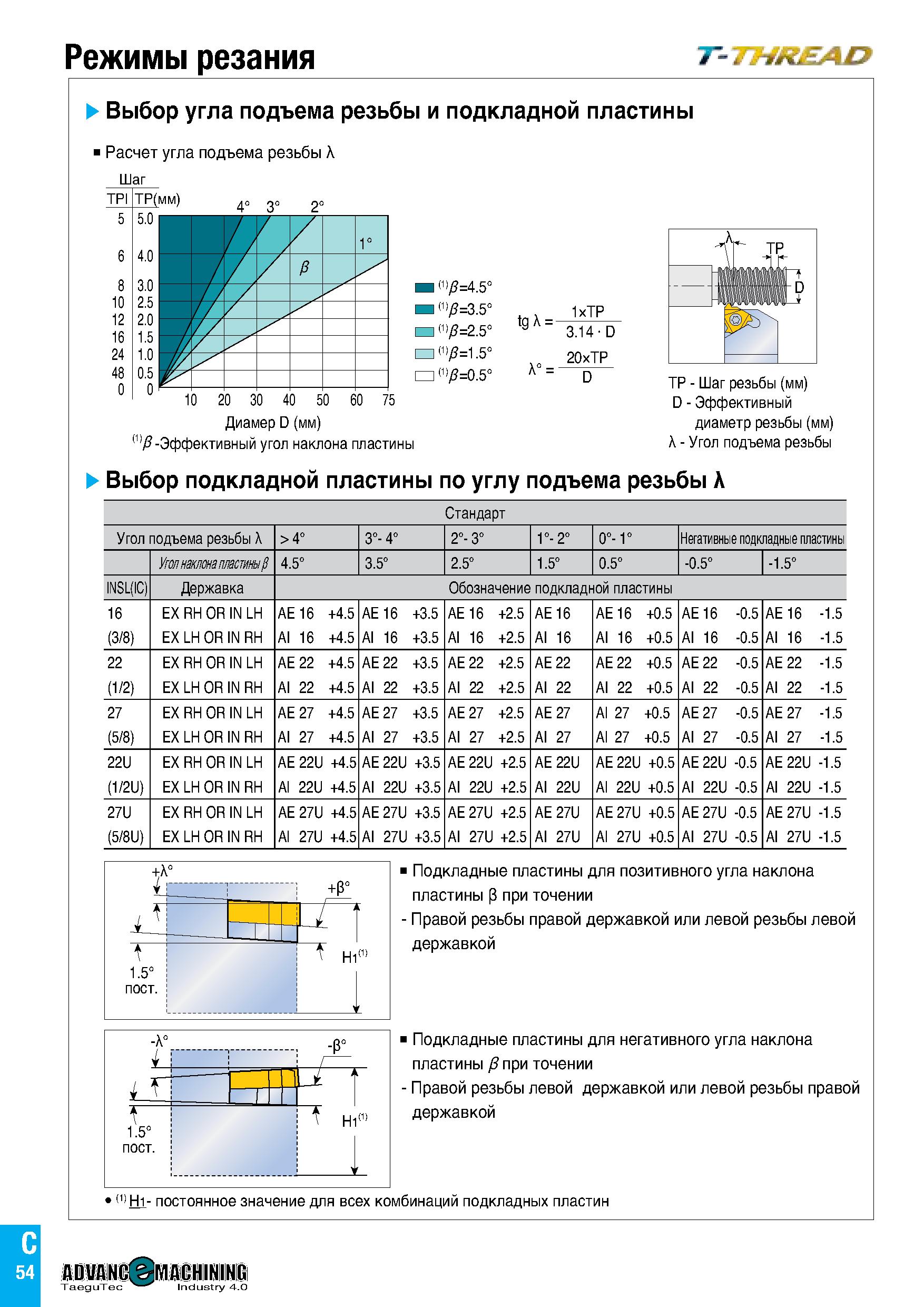

583 Каталог TAEGUTEC 2020 Режущий инструмент для токарных станков по металлу Стр.C54

Каталог TAEGUTEC 2020 Инструмент для токарных станков Стр. C54 0583 Lab2u

Режимы резания T-TH&EAD Выбор угла подъема резьбы и подкладной пластины Расчет угла подъема резьбы Л Шаг (1)в=4.5° 1>в=3.5° (1)в=2.5° 1>в=1.5° 1)в=0.5° tg л = л° = 1xTP 3.14 D 20xTP D 10 20 30 40 50 60 75 ДиамерD(мм) (1)в -Эффективный угол наклона пластины TP - Шаг резьбы (мм) D - Эффективный диаметр резьбы (мм) Л - Угол подъема резьбы Выбор подкладной пластины по углу подъема резьбы Л Стандарт Угол подъема резьбы Л > 4° 3°- 4° 2°- 3° 1°- 2° 0°- 1° Негативные подкладные пластины Угол нзкпонз пласты в 4.5° 3.5° 2.5° 1.5° 0.5° -0.5° -1.5° INSL(IC) Державка Обозначение подкладной пластины 16 EX RH OR IN LH AE 16 +4.5 AE 16 +3.5 AE 16 +2.5 AE 16 AE 16 +0.5 AE 16 -0.5 AE 16 -1.5 (3/8) EX LH OR IN RH AI 16 +4.5 AI 16 +3.5 AI 16 +2.5 AI 16 AI 16 +0.5 AI 16 -0.5 AI 16 -1.5 22 EX RH OR IN LH AE 22 +4.5 AE 22 +3.5 AE 22 +2.5 AE 22 AE 22 +0.5 AE 22 -0.5 AE 22 -1.5 (1/2) EX LH OR IN RH AI 22 +4.5 AI 22 +3.5 AI 22 +2.5 AI 22 AI 22 +0.5 AI 22 -0.5 AI 22 -1.5 27 EX RH OR IN LH AE 27 +4.5 AE 27 +3.5 AE 27 +2.5 AE 27 Al 27 +0.5 AE 27 -0.5 AE 27 -1.5 (5/8) EX LH OR IN RH AI 27 +4.5 AI 27 +3.5 AI 27 +2.5 AI 27 Al 27 +0.5 AI 27 -0.5 AI 27 -1.5 22U EX RH OR IN LH AE 22U +4.5 AE 22U +3.5 AE 22U +2.5 AE 22U AE 22U +0.5 AE 22U -0.5 AE 22U -1.5 (1/2U) EX LH OR IN RH Al 22U +4.5 AI 22U +3.5 AI 22U +2.5 AI 22U Al 22U +0.5 AI 22U -0.5 AI 22U -1.5 27U EX RH OR IN LH AE 27U +4.5 AE 27U +3.5 AE 27U +2.5 AE 27U AE 27U +0.5 AE 27U -0.5 AE 27U -1.5 (5/8U) EX LH OR IN RH Al 27U +4.5 AI 27U +3.5 AI 27U +2.5 AI 27U Al 27U +0.5 AI 27U -0.5 AI 27U -1.5 +Л° 1.5° пост. +Р° H1(1 г 1.5° пост. -р° Подкладные пластины для позитивного угла наклона пластины в при точении - Правой резьбы правой державкой или левой резьбы левой державкой Подкладные пластины для негативного угла наклона пластины в при точении - Правой резьбы левой державкой или левой резьбы правой державкой (1) Hi- постоянное значение для всех комбинаций подкладных пластин Advanced machining TaeguTec Industry 4.0 C 54
