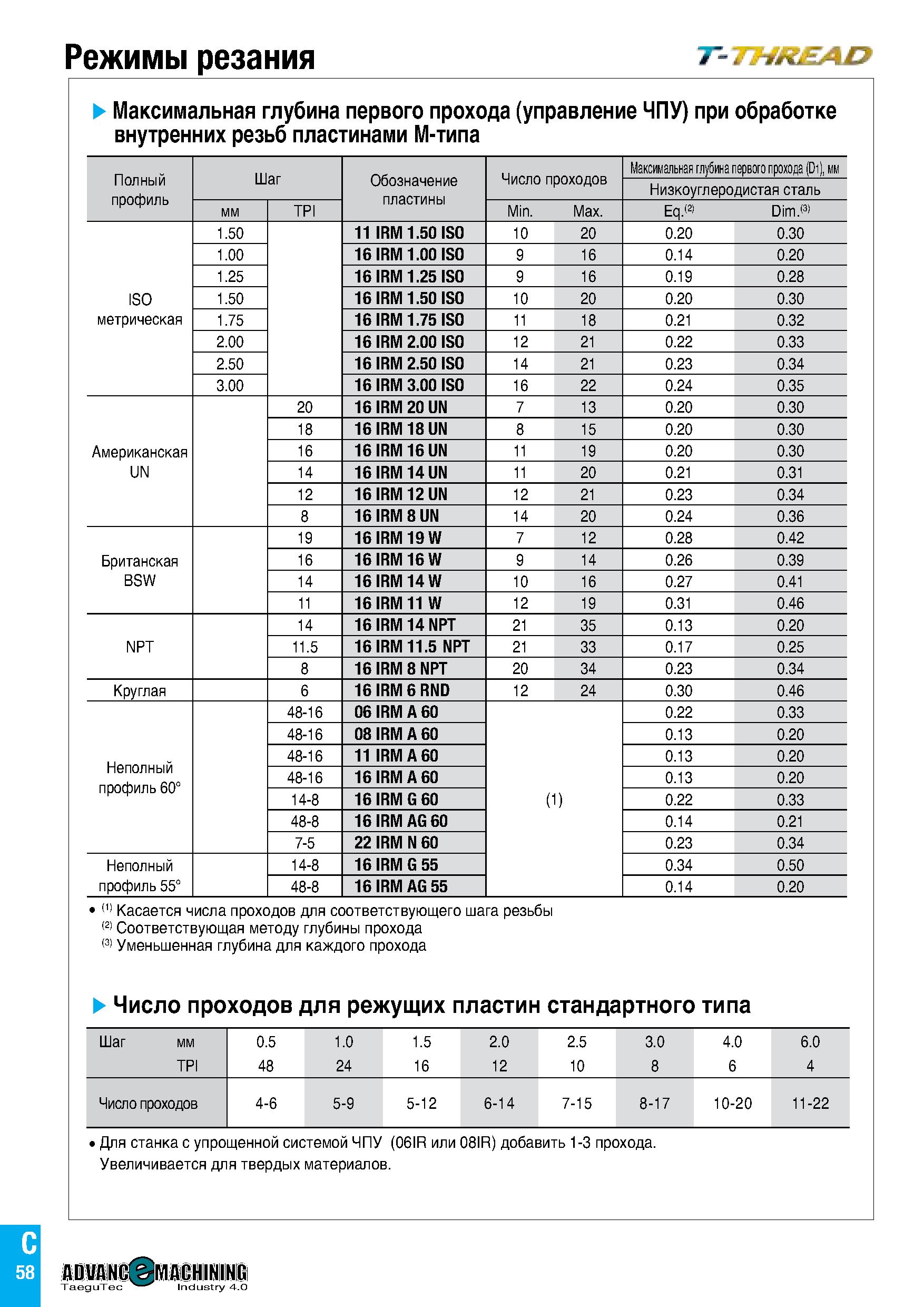

Режимы резания 7 - 1 -(READ Максимальная глубина первого прохода (управление ЧПУ) при обработке внутренних резьб пластинами М-типа Полный профиль Шаг Обозначение пластины Число проходов Максимальная глубина первого прохода (D1), мм Низкоуглеродистая сталь мм TPI Min. Max. Eq.(2) Dim.(3) ISO метрическая 1.50 11 IRM 1.50 ISO 10 20 0.20 0.30 1.00 16 IRM 1.00 ISO 9 16 0.14 0.20 1.25 16 IRM 1.25 ISO 9 16 0.19 0.28 1.50 16 IRM 1.50 ISO 10 20 0.20 0.30 1.75 16 IRM 1.75 ISO 11 18 0.21 0.32 2.00 16 IRM 2.00 ISO 12 21 0.22 0.33 2.50 16 IRM 2.50 ISO 14 21 0.23 0.34 3.00 16 IRM 3.00 ISO 16 22 0.24 0.35 Американская UN 20 16 IRM 20 UN 7 13 0.20 0.30 18 16 IRM 18 UN 8 15 0.20 0.30 16 16 IRM 16 UN 11 19 0.20 0.30 14 16 IRM 14 UN 11 20 0.21 0.31 12 16 IRM 12 UN 12 21 0.23 0.34 8 16 IRM 8 UN 14 20 0.24 0.36 Британская BSW 19 16 IRM 19 W 7 12 0.28 0.42 16 16 IRM 16 W 9 14 0.26 0.39 14 16 IRM 14 W 10 16 0.27 0.41 11 16 IRM 11 W 12 19 0.31 0.46 NPT 14 16 IRM 14 NPT 21 35 0.13 0.20 11.5 16 IRM 11.5 NPT 21 33 0.17 0.25 8 16 IRM 8 NPT 20 34 0.23 0.34 Круглая 6 16 IRM 6 RND 12 24 0.30 0.46 Неполный профиль 60° 48-16 06 IRM A 60 (1) 0.22 0.33 48-16 08 IRM A 60 0.13 0.20 48-16 11 IRM A 60 0.13 0.20 48-16 16 IRM A 60 0.13 0.20 14-8 16 IRM G 60 0.22 0.33 48-8 16 IRM AG 60 0.14 0.21 7-5 22 IRM N 60 0.23 0.34 Неполный профиль 55° 14-8 16 IRM G 55 0.34 0.50 48-8 16 IRM AG 55 0.14 0.20 (1) Касается числа проходов для соответствующего шага резьбы (2) Соответствующая методу глубины прохода (3) Уменьшенная глубина для каждого прохода Число проходов для режущих пластин стандартного типа Шаг мм 0.5 1.0 1.5 2.0 2.5 3.0 4.0 6.0 TPI 48 24 16 12 10 8 6 4 Число проходов 4-6 5-9 5-12 6-14 7-15 8-17 10-20 11-22 Для станка с упрощенной системой ЧПУ (06IR или 08IR) добавить 1-3 прохода. Увеличивается для твердых материалов.
