394 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.B83

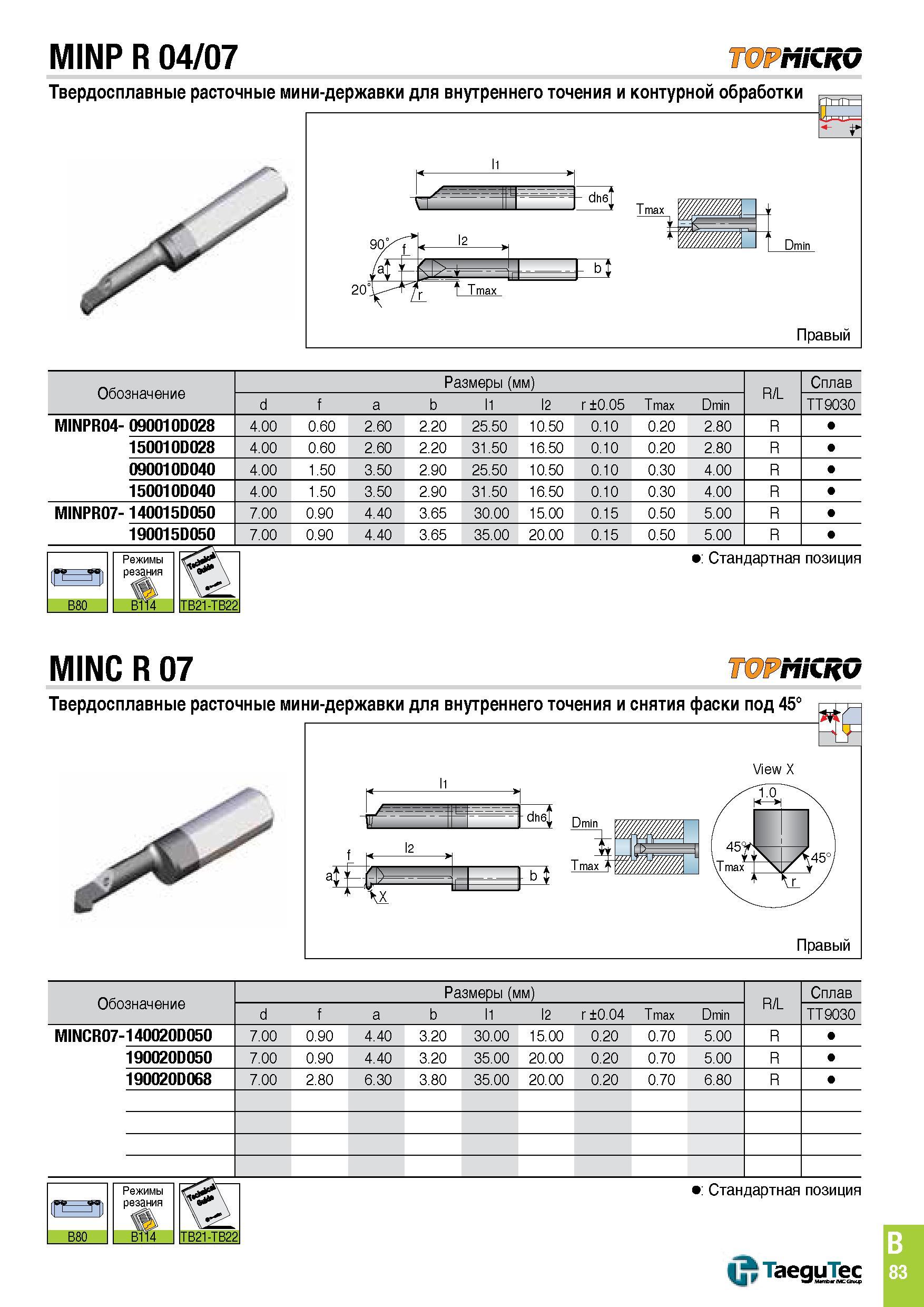

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. B83 0394 Lab2u
