391 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.B80

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. B80 0391 Lab2u

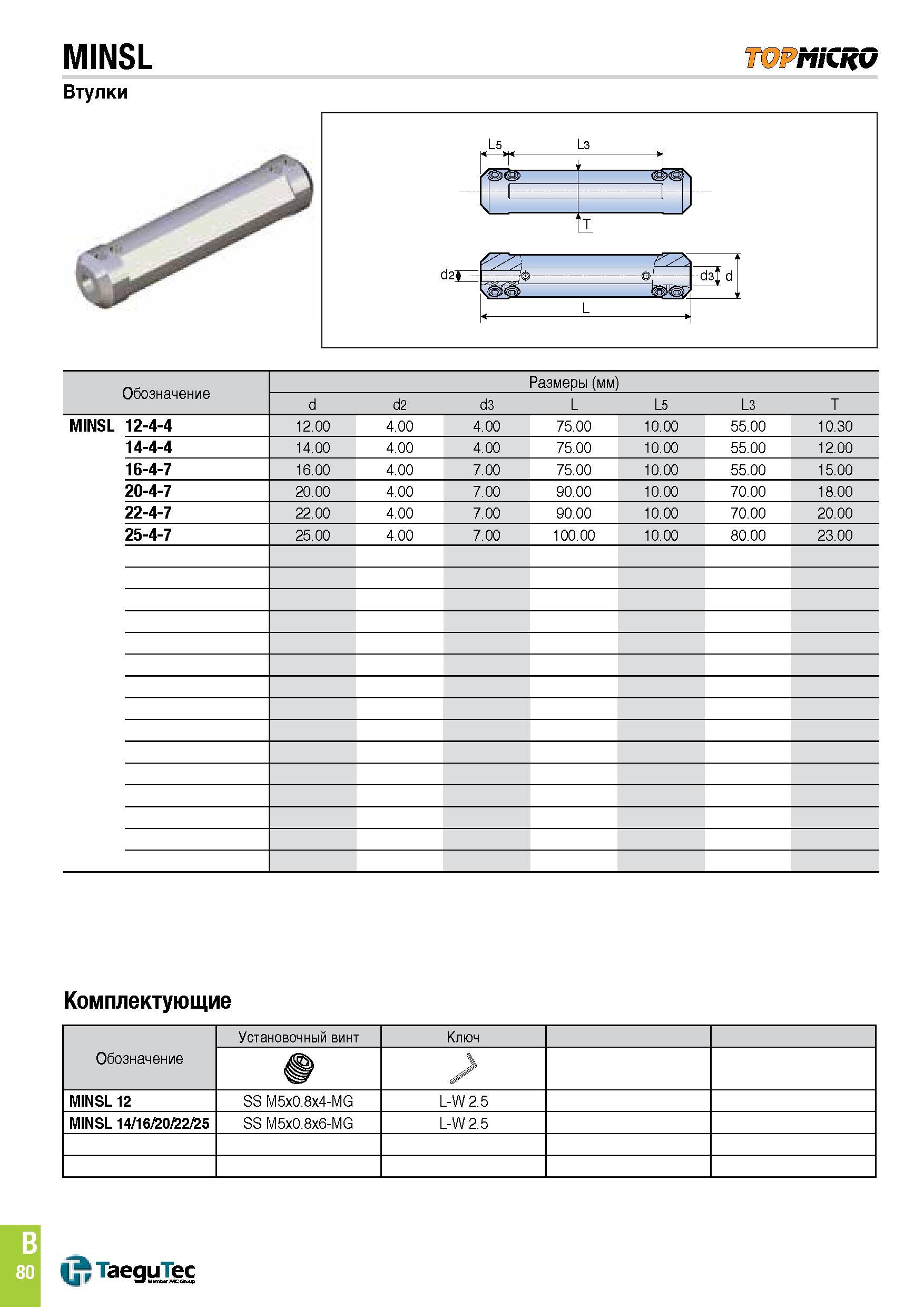

MINSL TOPHiCRO Обозначение Размеры (мм) d d2 d3 L L5 L3 T MINSL 12-4-4 12.00 4.00 4.00 75.00 10.00 55.00 10.30 14-4-4 14.00 4.00 4.00 75.00 10.00 55.00 12.00 16-4-7 16.00 4.00 7.00 75.00 10.00 55.00 15.00 20-4-7 20.00 4.00 7.00 90.00 10.00 70.00 18.00 22-4-7 22.00 4.00 7.00 90.00 10.00 70.00 20.00 25-4-7 25.00 4.00 7.00 100.00 10.00 80.00 23.00 Комплектующие Обозначение Установочный винт Ключ У MINSL 12 SS M5x0.8x4-MG L-W 2.5 MINSL 14/16/20/22/25 SS M5x0.8x6-MG L-W 2.5 B 80 U TaeguTec
