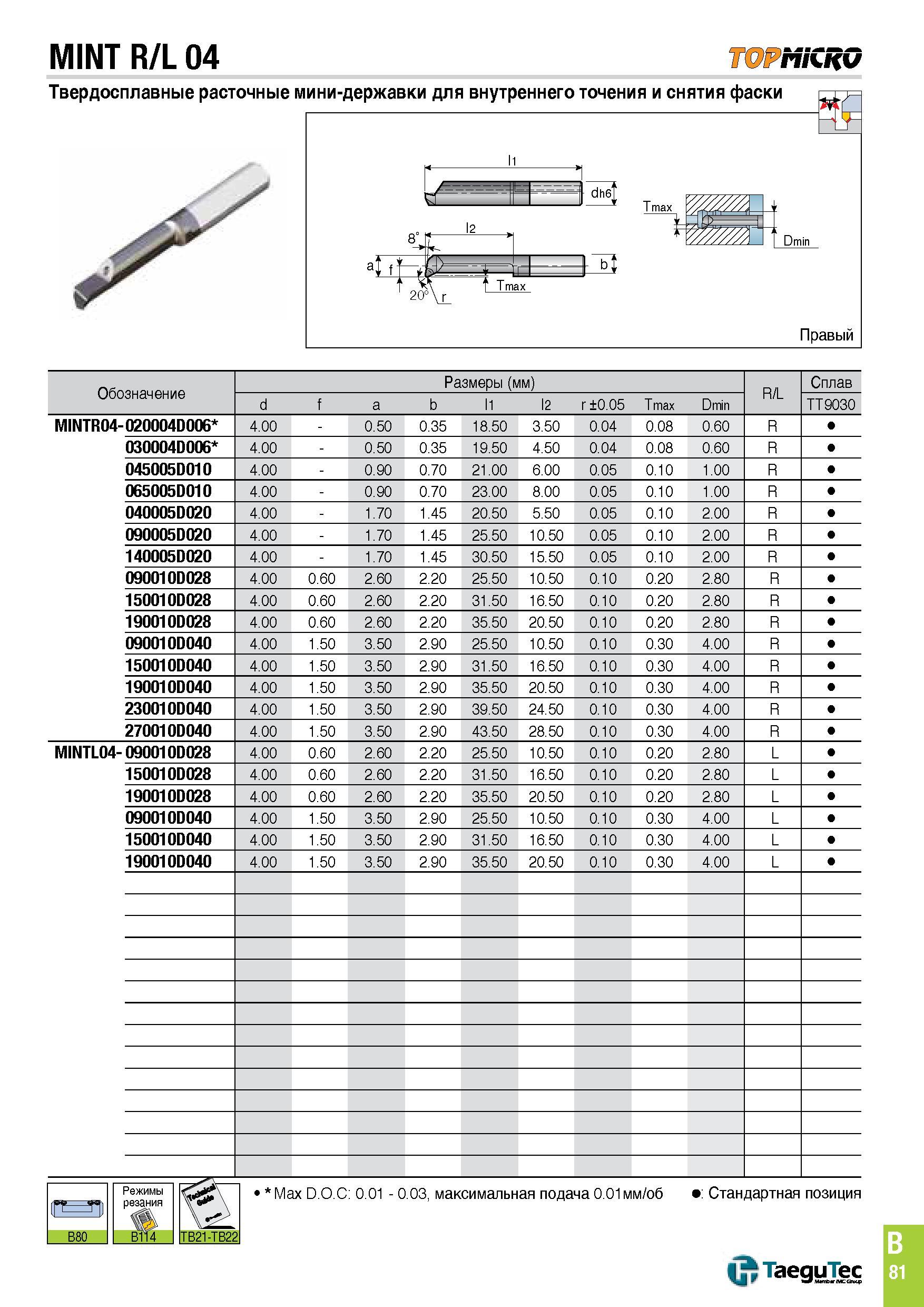

MINT R/L 04 TOPMICRO Твердосплавные расточные мини-державки для внутреннего точения и снятия фаски аП Правый Обозначение Размеры (мм) R/L Сплав d f a b 11 12 r ±0.05 Tmax Dmin TT9030 MINTR04-020004D006 4.00 - 0.50 0.35 18.50 3.50 0.04 0.08 0.60 R 030004D006 4.00 - 0.50 0.35 19.50 4.50 0.04 0.08 0.60 R 045005D010 4.00 - 0.90 0.70 21.00 6.00 0.05 0.10 1.00 R 065005D010 4.00 - 0.90 0.70 23.00 8.00 0.05 0.10 1.00 R 040005D020 4.00 - 1.70 1.45 20.50 5.50 0.05 0.10 2.00 R 090005D020 4.00 - 1.70 1.45 25.50 10.50 0.05 0.10 2.00 R 140005D020 4.00 - 1.70 1.45 30.50 15.50 0.05 0.10 2.00 R 090010D028 4.00 0.60 2.60 2.20 25.50 10.50 0.10 0.20 2.80 R 150010D028 4.00 0.60 2.60 2.20 31.50 16.50 0.10 0.20 2.80 R 190010D028 4.00 0.60 2.60 2.20 35.50 20.50 0.10 0.20 2.80 R 090010D040 4.00 1.50 3.50 2.90 25.50 10.50 0.10 0.30 4.00 R 150010D040 4.00 1.50 3.50 2.90 31.50 16.50 0.10 0.30 4.00 R 190010D040 4.00 1.50 3.50 2.90 35.50 20.50 0.10 0.30 4.00 R 230010D040 4.00 1.50 3.50 2.90 39.50 24.50 0.10 0.30 4.00 R 270010D040 4.00 1.50 3.50 2.90 43.50 28.50 0.10 0.30 4.00 R MINTL04- 090010D028 4.00 0.60 2.60 2.20 25.50 10.50 0.10 0.20 2.80 L 150010D028 4.00 0.60 2.60 2.20 31.50 16.50 0.10 0.20 2.80 L 190010D028 4.00 0.60 2.60 2.20 35.50 20.50 0.10 0.20 2.80 L 090010D040 4.00 1.50 3.50 2.90 25.50 10.50 0.10 0.30 4.00 L 150010D040 4.00 1.50 3.50 2.90 31.50 16.50 0.10 0.30 4.00 L 190010D040 4.00 1.50 3.50 2.90 35.50 20.50 0.10 0.30 4.00 L га Режимы резания \ B80 B14 TB21-TB22 Max D.O.C 001 - 0.03, максимальная подача 0.01мм/об Стандартная позиция U TaeguTec B 81
