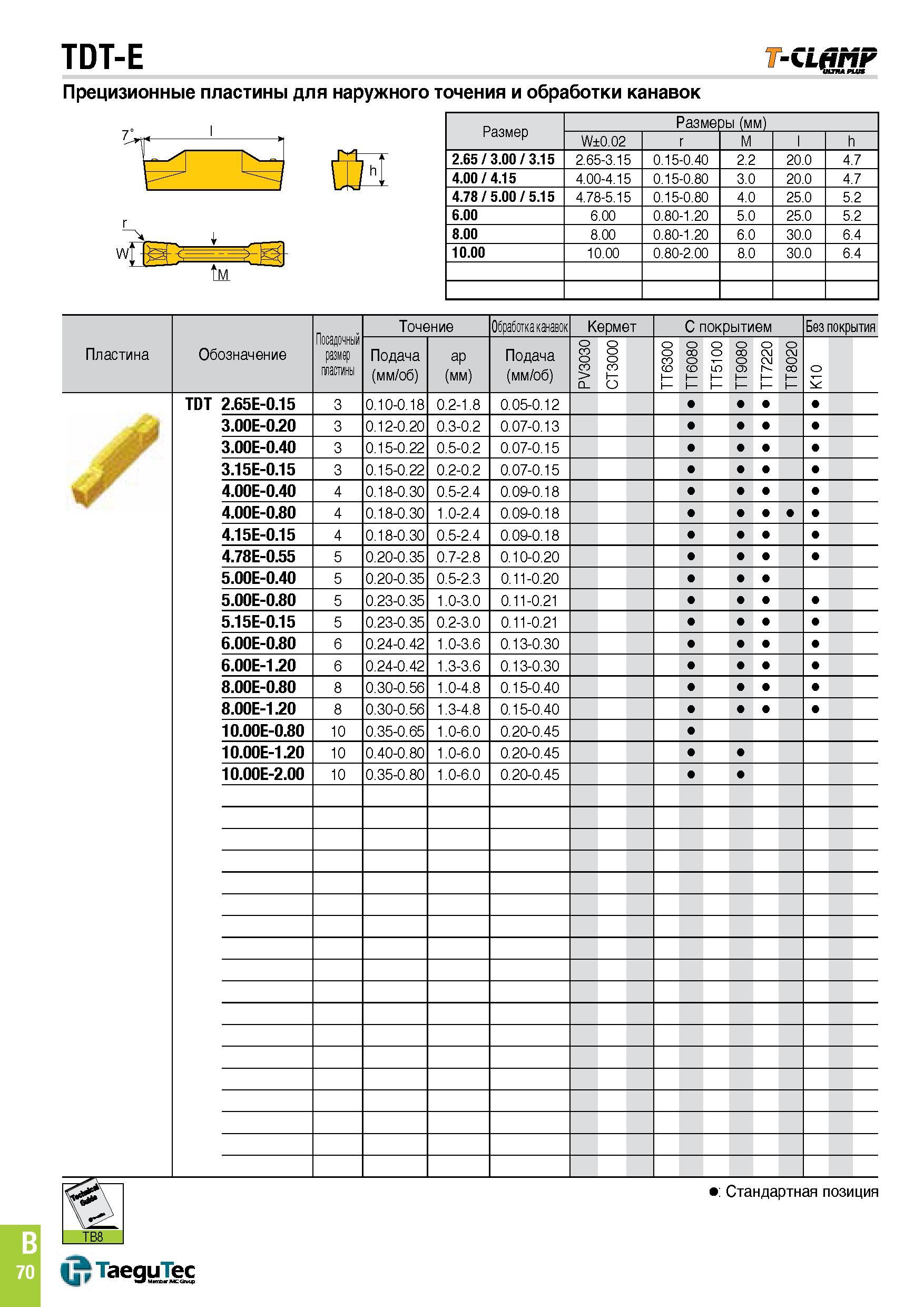

TDT-E Прецизионные пластины для наружного точения и обработки канавок 1м Размер Размеры (мм) W±0.02 r М l h 2.65 3.00 3.15 2.65-3.15 0.15-0.40 2.2 20.0 4.7 4.00 4.15 4.00-4.15 0.15-0.80 3.0 20.0 4.7 4.78 5.00 5.15 4.78-5.15 0.15-0.80 4.0 25.0 5.2 6.00 6.00 0.80-1.20 5.0 25.0 5.2 8.00 8.00 0.80-1.20 6.0 30.0 6.4 10.00 10.00 0.80-2.00 8.0 30.0 6.4 Пластина Обозначение Посадочный размер пластины Точение Обработка канавок Кермет С покрытием Без покрытия Подача (мм/об) аР (мм) Подача (мм/об) О 3 0 СО CL 0 3 T 0 со CD T 1 о 8 0 6 T 1 о 0 T 1 о 8 0 9 T 1 о 2 2 7 T 1 о 2 0 8 T 1 о о 1 СО СЧ 3 0.10-0.18 0.2-1.8 0.05-0.12 3.00E-0.20 3 0.12-0.20 0.3-0.2 0.07-0.13 3.00E-0.40 3 0.15-0.22 0.5-0.2 0.07-0.15 3.15E-0.15 3 0.15-0.22 0.2-0.2 0.07-0.15 4.00E-0.40 4 0.18-0.30 0.5-2.4 0.09-0.18 4.00E-0.80 4 0.18-0.30 1.0-2.4 0.09-0.18 4.15E-0.15 4 0.18-0.30 0.5-2.4 0.09-0.18 4.78E-0.55 5 0.20-0.35 0.7-2.8 0.10-0.20 5.00E-0.40 5 0.20-0.35 0.5-2.3 0.11-0.20 5.00E-0.80 5 0.23-0.35 1.0-3.0 0.11-0.21 5.15E-0.15 5 0.23-0.35 0.2-3.0 0.11-0.21 6.00E-0.80 6 0.24-0.42 1.0-3.6 0.13-0.30 6.00E-1.20 6 0.24-0.42 1.3-3.6 0.13-0.30 8.00E-0.80 8 0.30-0.56 1.0-4.8 0.15-0.40 8.00E-1.20 8 0.30-0.56 1.3-4.8 0.15-0.40 10.00E-0.80 10 0.35-0.65 1.0-6.0 0.20-0.45 10.00E-1.20 10 0.40-0.80 1.0-6.0 0.20-0.45 10.00E-2.00 10 0.35-0.80 1.0-6.0 0.20-0.45 TB8 Стандартная позиция TaeguTec W 70
