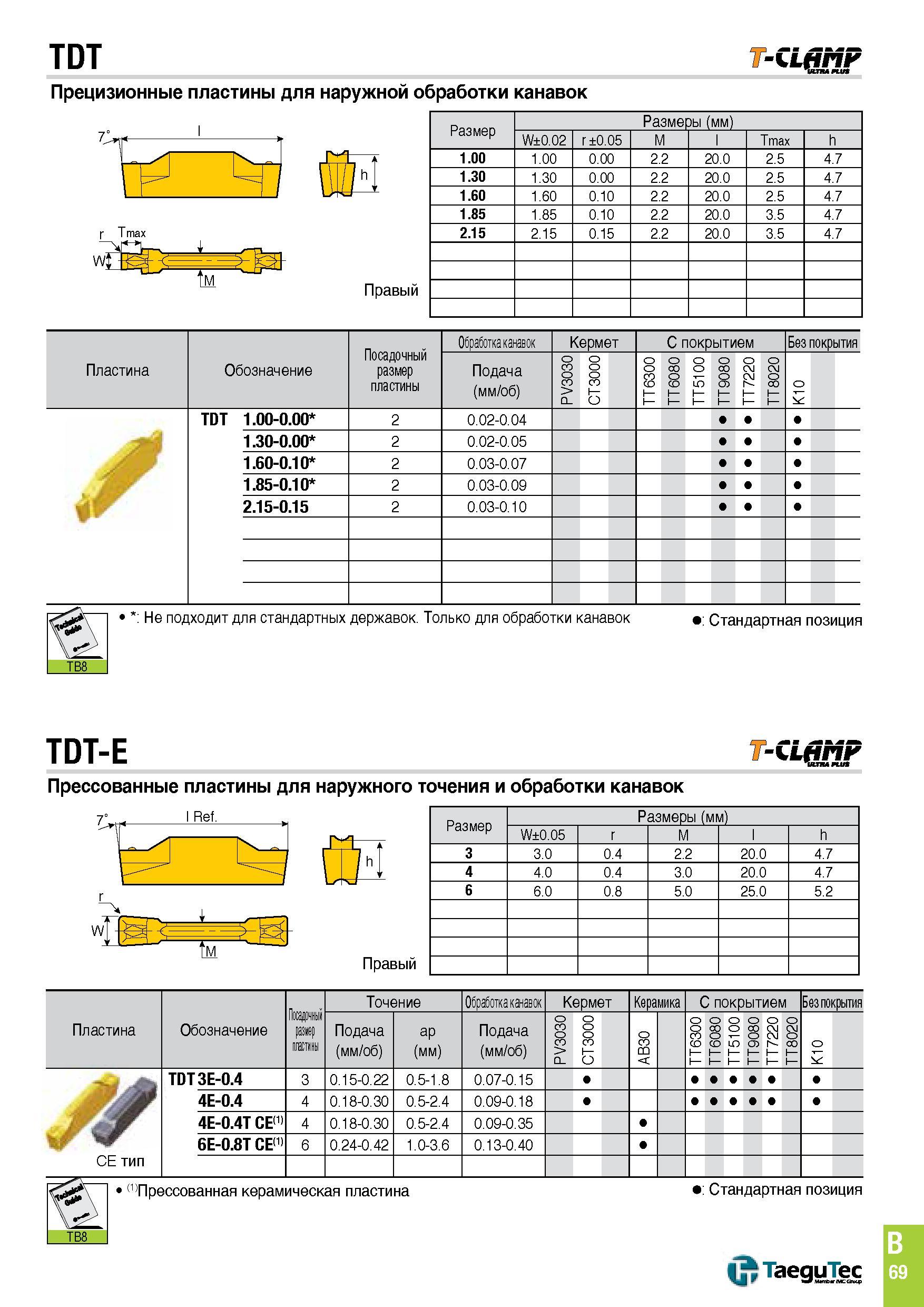

TDT Прецизионные пластины для наружной обработки канавок -CLjfjjMF Правый Размеры (мм) W±0.02 r ±0.05 М l Tmax h 1.00 1.00 0.00 2.2 20.0 2.5 4.7 1.30 1.30 0.00 2.2 20.0 2.5 4.7 1.60 1.60 0.10 2.2 20.0 2.5 4.7 1.85 1.85 0.10 2.2 20.0 3.5 4.7 2.15 2.15 0.15 2.2 20.0 3.5 4.7 Пластина Обозначение Посадочный размер пластины Обработка канавок Кермет С покрытием Без покрытия Подача (мм/об) PV3030 CT3000 TT6300 TT6080 TT5100 TT9080 TT7220 TT8020 о TDT 1.00-0.00 2 0.02-0.04 1.30-0.00 2 0.02-0.05 1.60-0.10 2 0.03-0.07 1.85-0.10 2 0.03-0.09 2.15-0.15 2 0.03-0.10 \г TB8 Не подходит для стандартных державок. Только для обработки канавок Стандартная позиция TDT-E -Cipnp Прессованные пластины для наружного точения и обработки канавок Правый Размеры (мм) W±0.05 r М l h 3 3.0 0.4 2.2 20.0 4.7 4 4.0 0.4 3.0 20.0 4.7 6 6.0 0.8 5.0 25.0 5.2 Пластина Обозначение Посадочный размер пластины Точение Обработка канавок Кермет Керамика С покрытием Без покрытия Подача (мм/об) ap (мм) Подача (мм/об) PV3030 CT3000 о со B ITT6300 TT6080 TT5100 TT9080 TT7220 О 2 0 8 1 1 о j TDT3E-0.4 3 0.15-0.22 0.5-1.8 0.07-0.15 4E-0.4 4 0.18-0.30 0.5-2.4 0.09-0.18 4E-0.4T CE'1) 4 0.18-0.30 0.5-2.4 0.09-0.35 6E-0.8T CE'1' 6 0.24-0.42 1.0-3.6 0.13-0.40 CE тип '’Прессованная керамическая пластина Стандартная позиция U TaeguTec TB8 B 69
