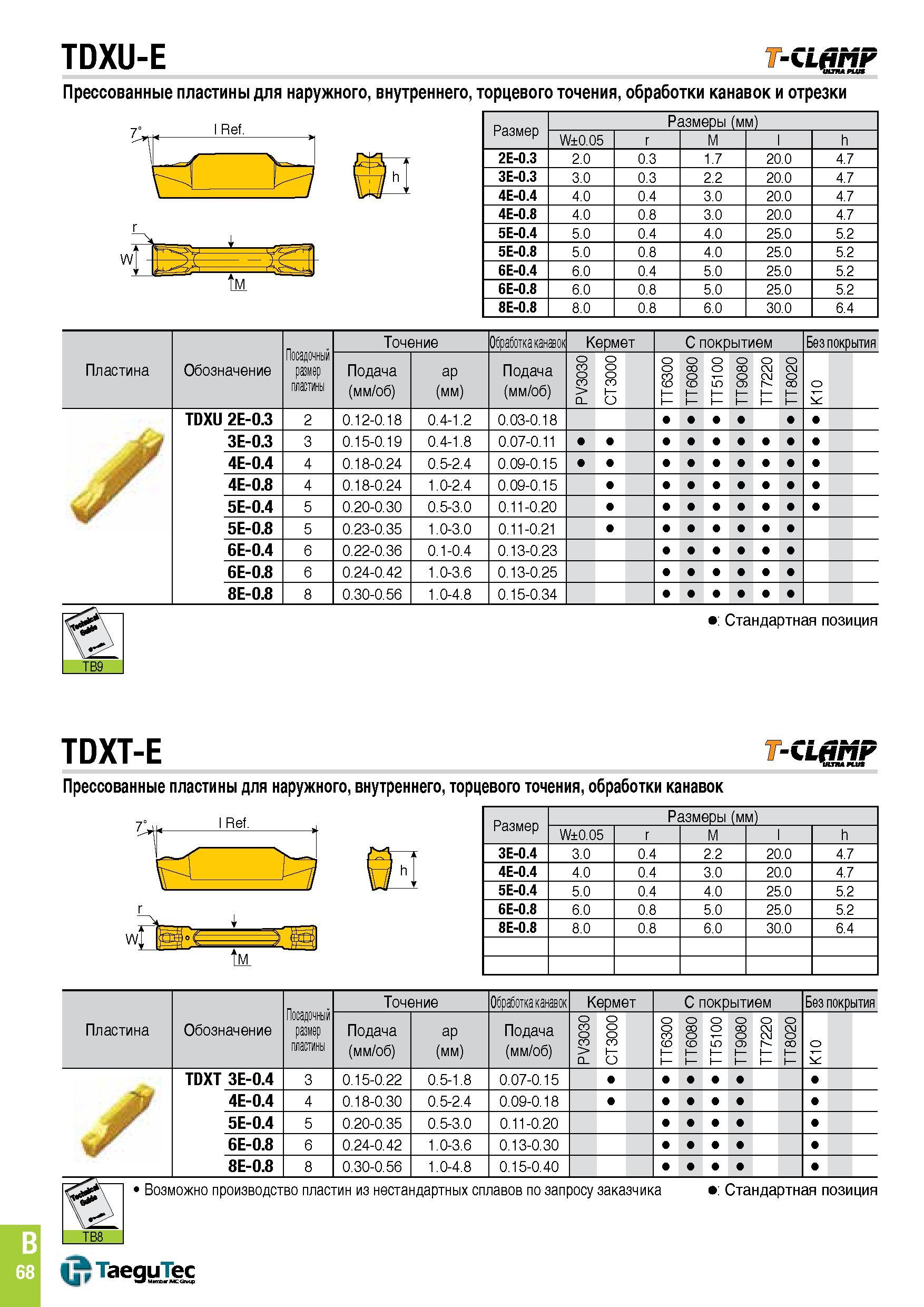

TDXU-E т-ат Прессованные пластины для наружного, внутреннего, торцевого точения, обработки канавок и отрезки "Г l Ref. tM W Размеры (мм) W±0.05 r М l h 2E-0.3 2.0 0.3 1.7 20.0 4.7 3E-0.3 3.0 0.3 2.2 20.0 4.7 4E-0.4 4.0 0.4 3.0 20.0 4.7 4E-0.8 4.0 0.8 3.0 20.0 4.7 5E-0.4 5.0 0.4 4.0 25.0 5.2 5E-0.8 5.0 0.8 4.0 25.0 5.2 6E-0.4 6.0 0.4 5.0 25.0 5.2 6E-0.8 6.0 0.8 5.0 25.0 5.2 8E-0.8 8.0 0.8 6.0 30.0 6.4 Пластина Обозначение Посадочный размер пластины Точение Обработка канавок Кермет С покрытием Без покрытия Подача (мм/об) аР (мм) Подача (мм/об) О 3 О со CL 0 3 T 0 со CD T 1 о 8 0 6 T 1 о 0 51 T 1 о 8 0 9 T 1 о 2 2 7 T 1 о 2 0 8 T 1 о TDXU 2E-0.3 2 0.12-0.18 0.4-1.2 0.03-0.18 3E-0.3 3 0.15-0.19 0.4-1.8 0.07-0.11 4E-0.4 4 0.18-0.24 0.5-2.4 0.09-0.15 4E-0.8 4 0.18-0.24 1.0-2.4 0.09-0.15 5E-0.4 5 0.20-0.30 0.5-3.0 0.11-0.20 5E-0.8 5 0.23-0.35 1.0-3.0 0.11-0.21 6E-0.4 6 0.22-0.36 0.1-0.4 0.13-0.23 6E-0.8 6 0.24-0.42 1.0-3.6 0.13-0.25 8E-0.8 8 0.30-0.56 1.0-4.8 0.15-0.34 TB9 TDXT-E -CL0MF Прессованные пластины для наружного, внутреннего, торцевого точения, обработки канавок l Ref. Размеры (мм) W±0.05 r М l h 3E-0.4 3.0 0.4 2.2 20.0 4.7 4E-0.4 4.0 0.4 3.0 20.0 4.7 5E-0.4 5.0 0.4 4.0 25.0 5.2 6E-0.8 6.0 0.8 5.0 25.0 5.2 8E-0.8 8.0 0.8 6.0 30.0 6.4 Пластина Обозначение Посадочный размер пластины Точение Обработка канавок Кермет С покрытием Без покрытия Подача (мм/об) аР (мм) Подача (мм/об) о 3 о со CL о 0 0 3 T о 08 со о CD CD TT 1 1 о 0 51 T 1 о 8 0 9 T 1 22 20 78 TT 1 1 о TDXT 3E-0.4 3 0.15-0.22 0.5-1.8 0.07-0.15 у 4E-0.4 4 0.18-0.30 0.5-2.4 0.09-0.18 5E-0.4 5 0.20-0.35 0.5-3.0 0.11-0.20 6E-0.8 6 0.24-0.42 1.0-3.6 0.13-0.30 8E-0.8 8 0.30-0.56 1.0-4.8 0.15-0.40 Возможно производство пластин из нестандартных сплавов по запросу заказчика Стандартная позиция U TaeguTec TB8 68
