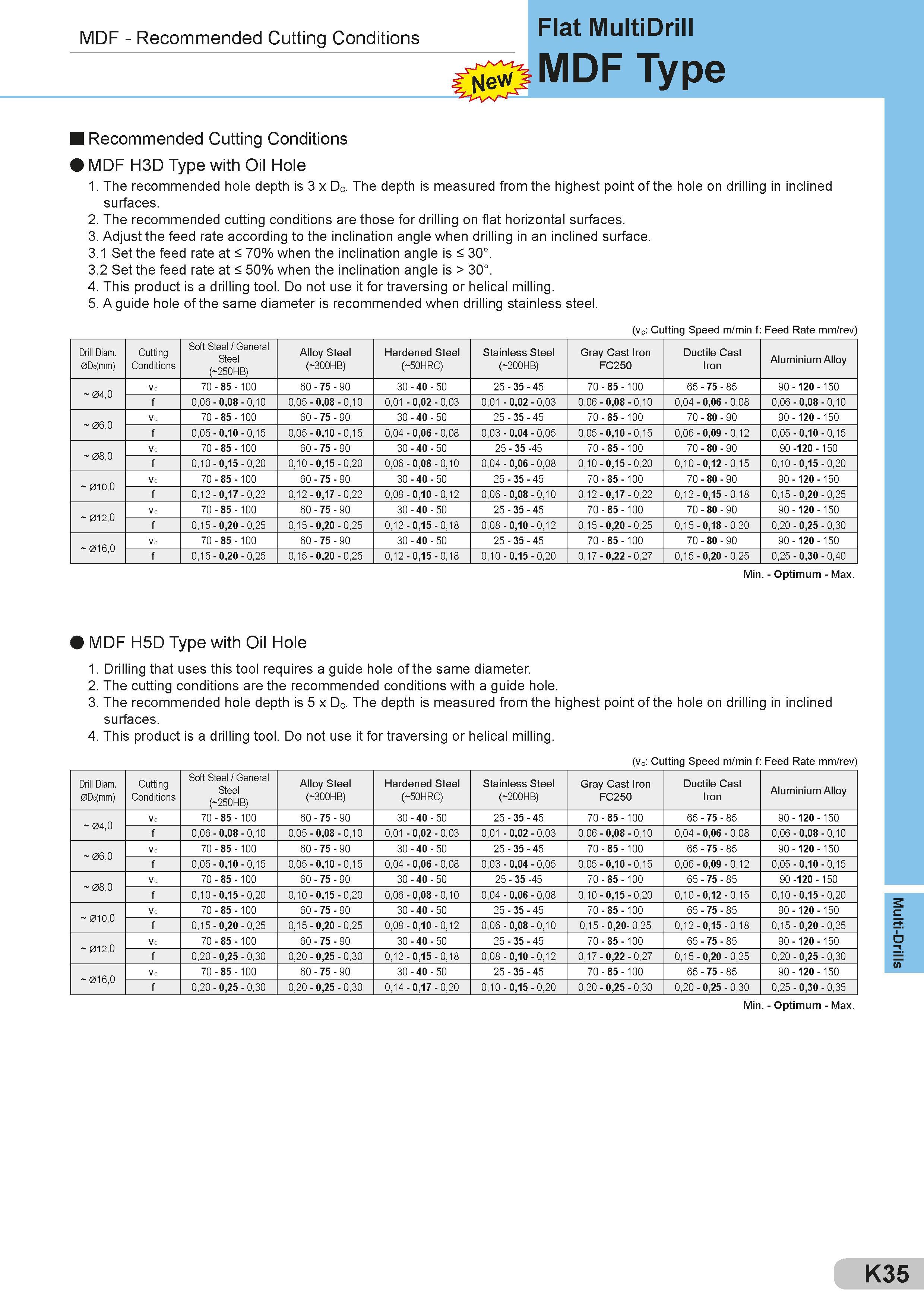

MDF - Recommended Cutting Conditions Flat MultiDrill MDF Type Recommended Cutting Conditions MDF H3D Type with Oil Hole 1. The recommended hole depth is 3 x Dc. The depth is measured from the highest point of the hole on drilling in inclined surfaces. 2. The recommended cutting conditions are those for drilling on flat horizontal surfaces. 3. Adjust the feed rate according to the inclination angle when drilling in an inclined surface. 3.1 Set the feed rate at < 70% when the inclination angle is < 30°. 3.2 Set the feed rate at < 50% when the inclination angle is > 30°. 4. This product is a drilling tool. Do not use it for traversing or helical milling. 5. A guide hole of the same diameter is recommended when drilling stainless steel. (vc: Cutting Speed m/min f: Feed Rate mm/rev) Drill Diam. Cutting Soft Steel / General Steel ( 250HB) Alloy Steel Hardened Steel Stainless Steel Gray Cast Iron Ductile Cast Aluminium Alloy 0Dc(mm) Conditions ( 300HB) ( 50HRC) ( 200HB) FC250 Iron 04,0 vc 70 - 85 - 100 60 - 75 - 90 30 - 40 - 50 25 - 35 - 45 70 - 85 - 100 65 - 75 - 85 90 - 120 - 150 f 0,06 - 0,08 - 0,10 0,05 - 0,08 - 0,10 0,01 - 0,02 - 0,03 0,01 - 0,02 - 0,03 0,06 - 0,08 - 0,10 0,04 - 0,06 - 0,08 0,06 - 0,08 - 0,10 06,0 vc 70 - 85 - 100 60 - 75 - 90 30 - 40 - 50 25 - 35 - 45 70 - 85 - 100 70 - 80 - 90 90 - 120 - 150 f 0,05 - 0,10 - 0,15 0,05 - 0,10 - 0,15 0,04 - 0,06 - 0,08 0,03 - 0,04 - 0,05 0,05 - 0,10 - 0,15 0,06 - 0,09 - 0,12 0,05 - 0,10 - 0,15 08,0 vc 70 - 85 - 100 60 - 75 - 90 30 - 40 - 50 25 - 35 -45 70 - 85 - 100 70 - 80 - 90 90 -120 - 150 f 0,10 - 0,15 - 0,20 0,10 - 0,15 - 0,20 0,06 - 0,08 - 0,10 0,04 - 0,06 - 0,08 0,10 - 0,15 - 0,20 0,10 - 0,12 - 0,15 0,10 - 0,15 - 0,20 010,0 vc 70 - 85 - 100 60 - 75 - 90 30 - 40 - 50 25 - 35 - 45 70 - 85 - 100 70 - 80 - 90 90 - 120 - 150 f 0,12 - 0,17 - 0,22 0,12 - 0,17 - 0,22 0,08 - 0,10 - 0,12 0,06 - 0,08 - 0,10 0,12 - 0,17 - 0,22 0,12 - 0,15 - 0,18 0,15 - 0,20 - 0,25 012,0 vc 70 - 85 - 100 60 - 75 - 90 30 - 40 - 50 25 - 35 - 45 70 - 85 - 100 70 - 80 - 90 90 - 120 - 150 f 0,15 - 0,20 - 0,25 0,15 - 0,20 - 0,25 0,12 - 0,15 - 0,18 0,08 - 0,10 - 0,12 0,15 - 0,20 - 0,25 0,15 - 0,18 - 0,20 0,20 - 0,25 - 0,30 016,0 vc 70 - 85 - 100 60 - 75 - 90 30 - 40 - 50 25 - 35 - 45 70 - 85 - 100 70 - 80 - 90 90 - 120 - 150 f 0,15 - 0,20 - 0,25 0,15 - 0,20 - 0,25 0,12 - 0,15 - 0,18 0,10 - 0,15 - 0,20 0,17 - 0,22 - 0,27 0,15 - 0,20 - 0,25 0,25 - 0,30 - 0,40 Min. - Optimum - Max. MDF H5D Type with Oil Hole 1. Drilling that uses this tool requires a guide hole of the same diameter. 2. The cutting conditions are the recommended conditions with a guide hole. 3. The recommended hole depth is 5 x Dc. The depth is measured from the highest point of the hole on drilling in inclined surfaces. 4. This product is a drilling tool. Do not use it for traversing or helical milling. (vc: Cutting Speed m/min f: Feed Rate mm/rev) Drill Diam. Cutting Soft Steel / General Steel ( 250HB) Alloy Steel Hardened Steel Stainless Steel Gray Cast Iron Ductile Cast Aluminium Alloy 0Dc(mm) Conditions ( 300HB) ( 50HRC) ( 200HB) FC250 Iron 04,0 vc 70 - 85 - 100 60 - 75 - 90 30 - 40 - 50 25 - 35 - 45 70 - 85 - 100 65 - 75 - 85 90 - 120 - 150 f 0,06 - 0,08 - 0,10 0,05 - 0,08 - 0,10 0,01 - 0,02 - 0,03 0,01 - 0,02 - 0,03 0,06 - 0,08 - 0,10 0,04 - 0,06 - 0,08 0,06 - 0,08 - 0,10 06,0 vc 70 - 85 - 100 60 - 75 - 90 30 - 40 - 50 25 - 35 - 45 70 - 85 - 100 65 - 75 - 85 90 - 120 - 150 f 0,05 - 0,10 - 0,15 0,05 - 0,10 - 0,15 0,04 - 0,06 - 0,08 0,03 - 0,04 - 0,05 0,05 - 0,10 - 0,15 0,06 - 0,09 - 0,12 0,05 - 0,10 - 0,15 08,0 vc 70 - 85 - 100 60 - 75 - 90 30 - 40 - 50 25 - 35 -45 70 - 85 - 100 65 - 75 - 85 90 -120 - 150 f 0,10 - 0,15 - 0,20 0,10 - 0,15 - 0,20 0,06 - 0,08 - 0,10 0,04 - 0,06 - 0,08 0,10 - 0,15 - 0,20 0,10 - 0,12 - 0,15 0,10 - 0,15 - 0,20 010,0 vc 70 - 85 - 100 60 - 75 - 90 30 - 40 - 50 25 - 35 - 45 70 - 85 - 100 65 - 75 - 85 90 - 120 - 150 f 0,15 - 0,20 - 0,25 0,15 - 0,20 - 0,25 0,08 - 0,10 - 0,12 0,06 - 0,08 - 0,10 0,15 - 0,20- 0,25 0,12 - 0,15 - 0,18 0,15 - 0,20 - 0,25 012,0 vc 70 - 85 - 100 60 - 75 - 90 30 - 40 - 50 25 - 35 - 45 70 - 85 - 100 65 - 75 - 85 90 - 120 - 150 f 0,20 - 0,25 - 0,30 0,20 - 0,25 - 0,30 0,12 - 0,15 - 0,18 0,08 - 0,10 - 0,12 0,17 - 0,22 - 0,27 0,15 - 0,20 - 0,25 0,20 - 0,25 - 0,30 016,0 vc 70 - 85 - 100 60 - 75 - 90 30 - 40 - 50 25 - 35 - 45 70 - 85 - 100 65 - 75 - 85 90 - 120 - 150 f 0,20 - 0,25 - 0,30 0,20 - 0,25 - 0,30 0,14 - 0,17 - 0,20 0,10 - 0,15 - 0,20 0,20 - 0,25 - 0,30 0,20 - 0,25 - 0,30 0,25 - 0,30 - 0,35 Min. - Optimum - Max. K35 Multi-Drills
