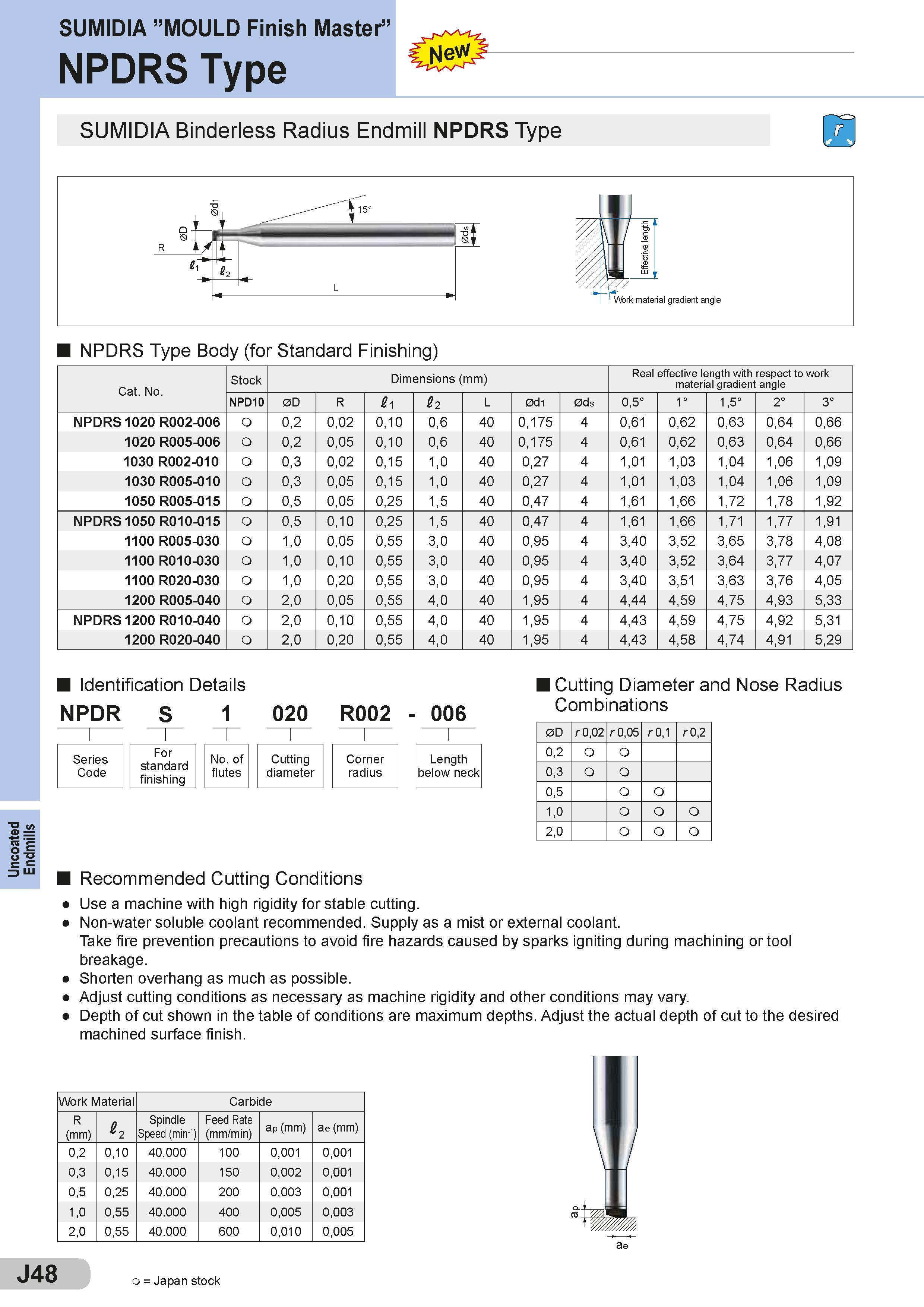

Uncoated Endmills SUMIDIA ”MOULD Finish Master” NPDRS Type SUMIDIA Binderless Radius Endmill NPDRS Type NPDRS Type Body (for Standard Finishing) Cat. No. Stock Dimensions (mm) Размеры указаны в мм Real effective length with respect to work material gradient angle NPD10 0D R 62 L 0d1 0ds 0,5° 1° 1,5° 2° 3° NPDRS 1020 R002-006 o 0,2 0,02 0,10 0,6 40 0,175 4 0,61 0,62 0,63 0,64 0,66 1020 R005-006 o 0,2 0,05 0,10 0,6 40 0,175 4 0,61 0,62 0,63 0,64 0,66 1030 R002-010 o 0,3 0,02 0,15 1,0 40 0,27 4 1,01 1,03 1,04 1,06 1,09 1030 R005-010 o 0,3 0,05 0,15 1,0 40 0,27 4 1,01 1,03 1,04 1,06 1,09 1050 R005-015 o 0,5 0,05 0,25 1,5 40 0,47 4 1,61 1,66 1,72 1,78 1,92 NPDRS 1050 R010-015 o 0,5 0,10 0,25 1,5 40 0,47 4 1,61 1,66 1,71 1,77 1,91 1100 R005-030 o 1,0 0,05 0,55 3,0 40 0,95 4 3,40 3,52 3,65 3,78 4,08 1100 R010-030 o 1,0 0,10 0,55 3,0 40 0,95 4 3,40 3,52 3,64 3,77 4,07 1100 R020-030 o 1,0 0,20 0,55 3,0 40 0,95 4 3,40 3,51 3,63 3,76 4,05 1200 R005-040 o 2,0 0,05 0,55 4,0 40 1,95 4 4,44 4,59 4,75 4,93 5,33 NPDRS 1200 R010-040 o 2,0 0,10 0,55 4,0 40 1,95 4 4,43 4,59 4,75 4,92 5,31 1200 R020-040 o 2,0 0,20 0,55 4,0 40 1,95 4 4,43 4,58 4,74 4,91 5,29 Identification Details NPDR S 1 Series Code For standard finishing No. of flutes 020 R002 - 006 Cutting diameter Corner radius Length below neck Cutting Diameter and Nose Radius Combinations 0D r 0,02 r 0,05 r 0,1 r 0,2 0,2 0,3 0,5 1,0 o 2,0 o I Recommended Cutting Conditions Use a machine with high rigidity for stable cutting. Non-water soluble coolant recommended. Supply as a mist or external coolant. Take fire prevention precautions to avoid fire hazards caused by sparks igniting during machining or tool breakage. Shorten overhang as much as possible. Adjust cutting conditions as necessary as machine rigidity and other conditions may vary. Depth of cut shown in the table of conditions are maximum depths. Adjust the actual depth of cut to the desired machined surface finish. Work Material Carbide R (mm) 2 Spindle Speed (min-1) Feed Rate (mm/min) ap (mm) ae (mm) 0,2 0,10 40.000 100 0,001 0,001 0,3 0,15 40.000 150 0,002 0,001 0,5 0,25 40.000 200 0,003 0,001 1,0 0,55 40.000 400 0,005 0,003 2,0 0,55 40.000 600 0,010 0,005 o = Japan stock
