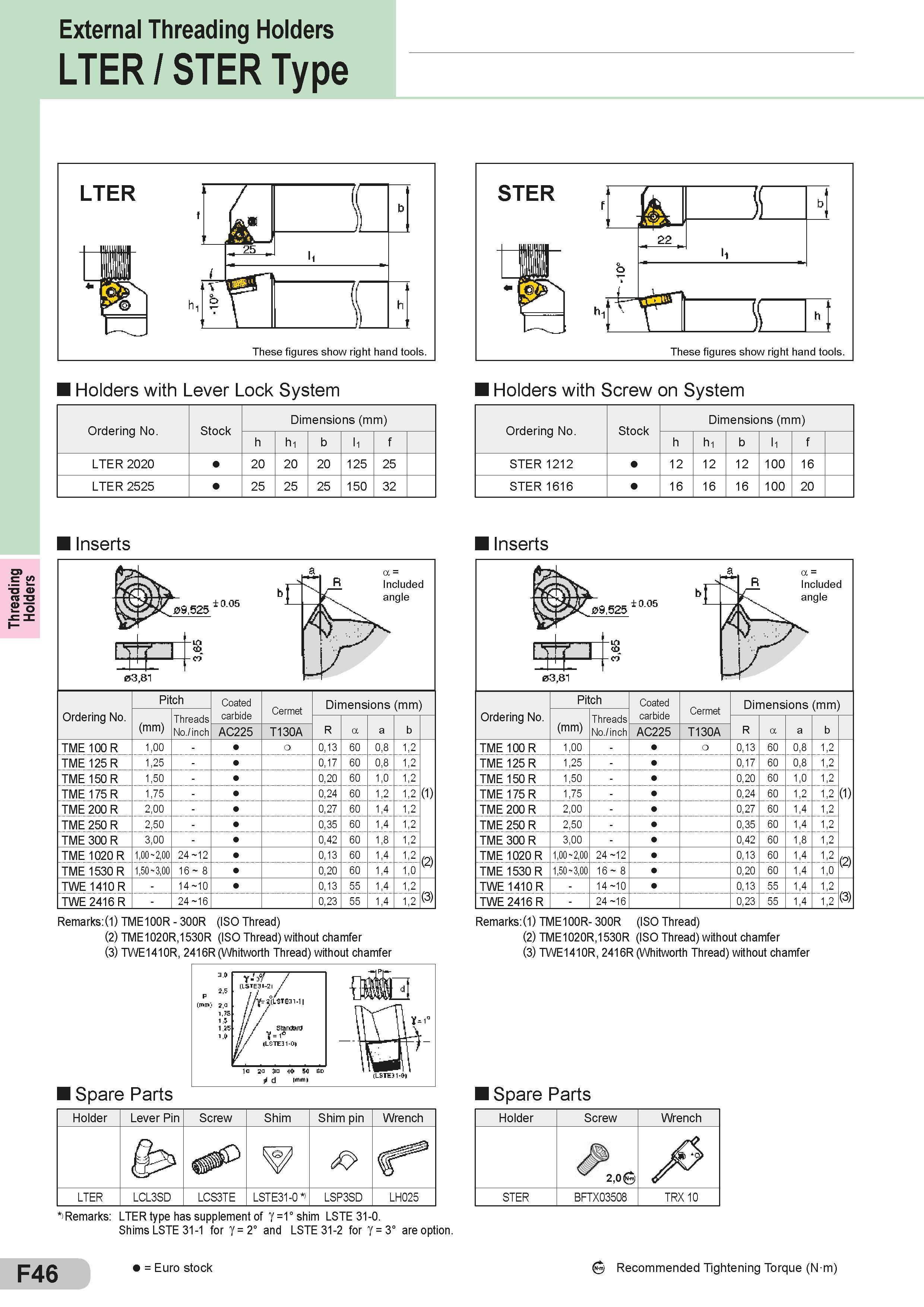

Threading Holders External Threading Holders LTER / STER Type Holders with Lever Lock System Ordering No. Stock Dimensions (mm) Размеры указаны в мм h h1 b l1 f LTER 2020 20 20 20 125 25 LTER 2525 25 25 25 1 50 32 Holders with Screw on System Ordering No. Stock Dimensions (mm) Размеры указаны в мм h h1 b l1 f STER 1212 12 12 12 100 16 STER 1616 16 16 16 1 00 20 Inserts ±0.05 03,81 Ordering No. TME 100 R TME 125 R TME 150 R TME 175 R TME 200 R TME 250 R TME 300 R TME 1020 R TME 1530 R TWE 1410 R TWE 2416 R Pitch (mm) 1,00 125 1,50 1,75 2,00 2,50 3,00 1,00 2,00 Threads No./inch 24 12 16 8 14 10 24 16 Coated carbide AC225 Cermet T130A Dimensions (mm) Размеры указаны в мм R 0,13 60 0,17 60 0,20 60 0,24 60 0,27 60 0,35 60 0,42 60 0,13 60 0,20 60 0,13 55 0,23 55 b 0,8 0,8 1,0 1,2 1,2 1,4 1,4 1,2 1,8 1,4 1,4 1,0 1.4 1.4 Inserts ±0.05 03,81 Ordering No. Pitch Coated carbide Cermet Dimensions (mm) Размеры указаны в мм Threads No./inch R a a b AC225 T130A TME 100 R 1,00 - a 0,13 60 0,8 1,2 TME 125 R 1,25 - 0,17 60 0,8 1,2 TME 150 R 1,50 - 0,20 60 1,0 1,2 TME 175 R 1,75 - 0,24 60 1,2 1,2 TME 200 R 2,00 - 0,27 60 1,4 1,2 TME 250 R 2,50 - 0,35 60 1,4 1,2 TME 300 R 3,00 - 0,42 60 1,8 1,2 TME 1020 R 1,00 2,00 2 T 4 2 0,13 60 1,4 1,2 TME 1530 R 1,50 3,00 16 8 0,20 60 1,4 1,0 TWE 1410 R - 14 -10 0,13 55 1,4 1,2 TWE 2416 R - 6 -1 4 2 0,23 55 1,4 1,2 a a Remarks:(1) TME100R - 300R (ISO Thread) (2) TME1020R,1530R (ISO Thread) without chamfer (3) TWE1410R, 2416R (Whitworth Thread) without chamfer Spare Parts Запасные части Sumitomo и комплектующие Remarks:(1) TME100R- 300R (ISO Thread) (2) TME1020R,1530R (ISO Thread) without chamfer (3) TWE1410R, 2416R (Whitworth Thread) without chamfer Spare Parts Запасные части Sumitomo и комплектующие Holder Lever Pin Screw Shim pin Wrench & V r LTER LCL3SD LCS3TE LSTE31-0 LSP3SD LH025 Holder Screw Wrench 2,0 STER BFTX03508 TRX 10 ) Remarks: LTER type has supplement of g =1° shim LSTE 31-0. Shims LSTE 31-1 for g = 2° and LSTE 31-2 for g = 3° are option. F46 = Euro stock Recommended Tightening Torque (N m)
