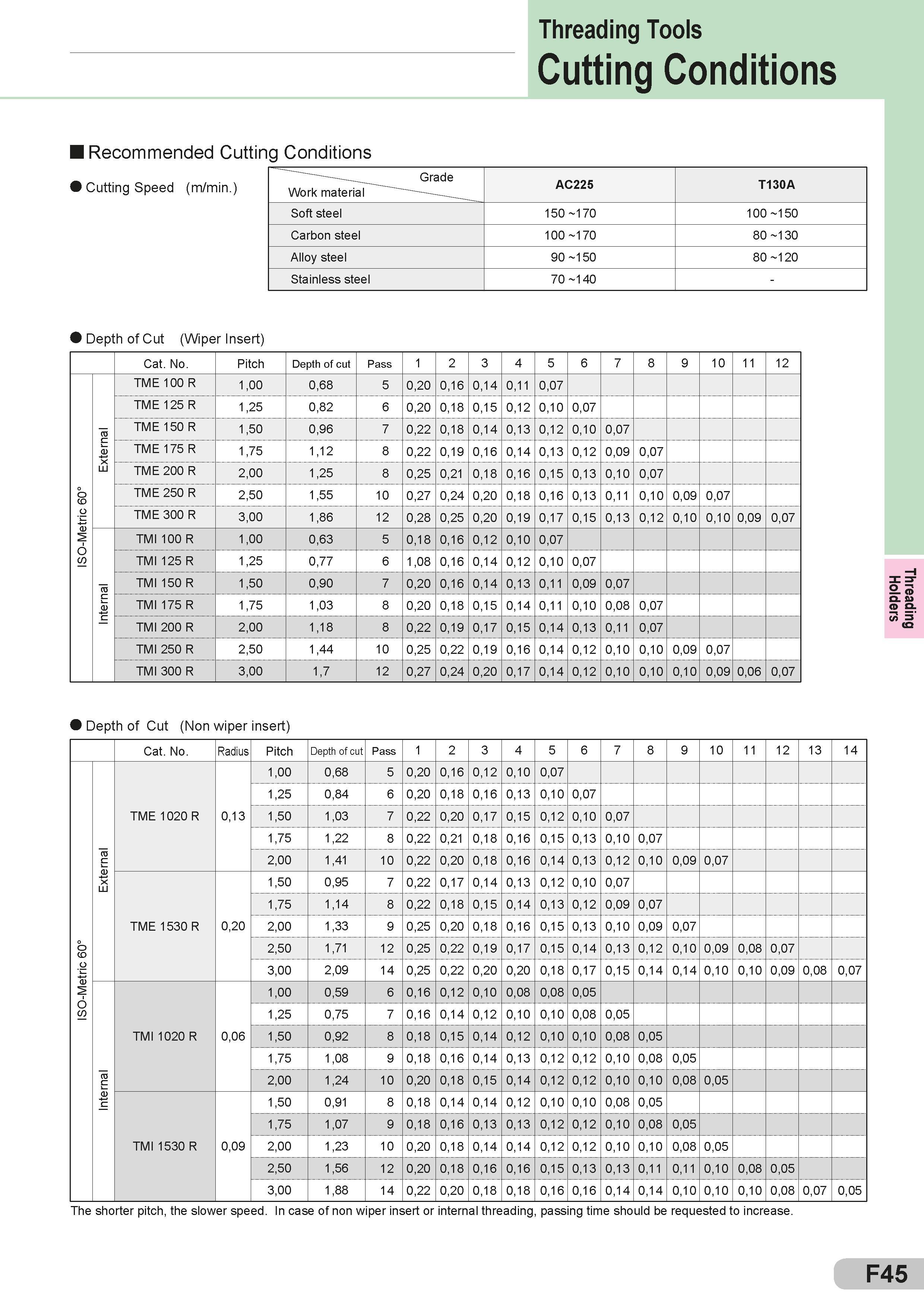

241 Каталог SUMITOMO 2018 Инструмент металлорежущий Пластины Резцы Фрезы Сверла Стр.F45 |
|||||
Каталог SUMITOMO 2018 Инструмент металлорежущий Стр. F45 0241 Lab2u Threading Tools Cutting Conditions I Recommended Cutting Conditions 'Cutting Speed (m/min.) Depth of Cut (Wiper Insert) Cat. No. Pitch Depth of cut Pass 1 2 3 4 5 6 7 8 9 10 11 12 TME 100 R 1,00 0,68 5 0,20 0,16 0,14 0,11 0,07 TME 125 R 1,25 0,82 6 0,20 0,18 0,15 0,12 0,10 0,07 TME 150 R 1,50 0,96 7 0,22 0,18 0,14 0,13 0,12 0,10 0,07 TME 175 R 1,75 1,12 8 0,22 0,19 0,16 0,14 0,13 0,12 0,09 0,07 TME 200 R 2,00 1,25 8 0,25 0,21 0,18 0,16 0,15 0,13 0,10 0,07 TME 250 R 2,50 1,55 10 0,27 0,24 0,20 0,18 0,16 0,13 0,11 0,10 0,09 0,07 TME 300 R 3,00 1,86 12 0,28 0,25 0,20 0,19 0,17 0,15 0,13 0,12 0,10 0,10 0,09 0,07 TMI 100 R 1,00 0,63 5 0,18 0,16 0,12 0,10 0,07 TMI 125 R 1,25 0,77 6 1,08 0,16 0,14 0,12 0,10 0,07 TMI 150 R 1,50 0,90 7 0,20 0,16 0,14 0,13 0,11 0,09 0,07 TMI 175 R 1,75 1,03 8 0,20 0,18 0,15 0,14 0,11 0,10 0,08 0,07 TMI 200 R 2,00 1,18 8 0,22 0,19 0,17 0,15 0,14 0,13 0,11 0,07 TMI 250 R 2,50 1,44 10 0,25 0,22 0,19 0,16 0,14 0,12 0,10 0,10 0,09 0,07 TMI 300 R 3,00 1,7 12 0,27 0,24 0,20 0,17 0,14 0,12 0,10 0,10 0,10 0,09 0,06 0,07 Depth of Cut (Non wiper insert) Cat. No. Radius Pitch Depth of cut Pass 1 2 3 4 5 6 7 8 9 10 11 12 13 14 ISO-Metric 60° External TME 1020 R 0,13 1,00 0,68 5 0,20 0,16 0,12 0,10 0,07 1,25 0,84 6 0,20 0,18 0,16 0,13 0,10 0,07 1,50 1,03 7 0,22 0,20 0,17 0,15 0,12 0,10 0,07 1,75 1,22 8 0,22 0,21 0,18 0,16 0,15 0,13 0,10 0,07 2,00 1,41 10 0,22 0,20 0,18 0,16 0,14 0,13 0,12 0,10 0,09 0,07 TME 1530 R 0,20 1,50 0,95 7 0,22 0,17 0,14 0,13 0,12 0,10 0,07 1,75 1,14 8 0,22 0,18 0,15 0,14 0,13 0,12 0,09 0,07 2,00 1,33 9 0,25 0,20 0,18 0,16 0,15 0,13 0,10 0,09 0,07 2,50 1,71 12 0,25 0,22 0,19 0,17 0,15 0,14 0,13 0,12 0,10 0,09 0,08 0,07 3,00 2,09 14 0,25 0,22 0,20 0,20 0,18 0,17 0,15 0,14 0,14 0,10 0,10 0,09 0,08 0,07 al rn ter "c TMI 1020 R 0,06 1,00 0,59 6 0,16 0,12 0,10 0,08 0,08 0,05 1,25 0,75 7 0,16 0,14 0,12 0,10 0,10 0,08 0,05 1,50 0,92 8 0,18 0,15 0,14 0,12 0,10 0,10 0,08 0,05 1,75 1,08 9 0,18 0,16 0,14 0,13 0,12 0,12 0,10 0,08 0,05 2,00 1,24 10 0,20 0,18 0,15 0,14 0,12 0,12 0,10 0,10 0,08 0,05 TMI 1530 R 0,09 1,50 0,91 8 0,18 0,14 0,14 0,12 0,10 0,10 0,08 0,05 1,75 1,07 9 0,18 0,16 0,13 0,13 0,12 0,12 0,10 0,08 0,05 2,00 1,23 10 0,20 0,18 0,14 0,14 0,12 0,12 0,10 0,10 0,08 0,05 2,50 1,56 12 0,20 0,18 0,16 0,16 0,15 0,13 0,13 0,11 0,11 0,10 0,08 0,05 3,00 1,88 14 0,22 0,20 0,18 0,18 0,16 0,16 0,14 0,14 0,10 0,10 0,10 0,08 0,07 0,05 The shorter pitch, the slower speed. In case of non wiper insert or internal threading, passing time should be requested to increase. F45 Threading Holders |
|||||
