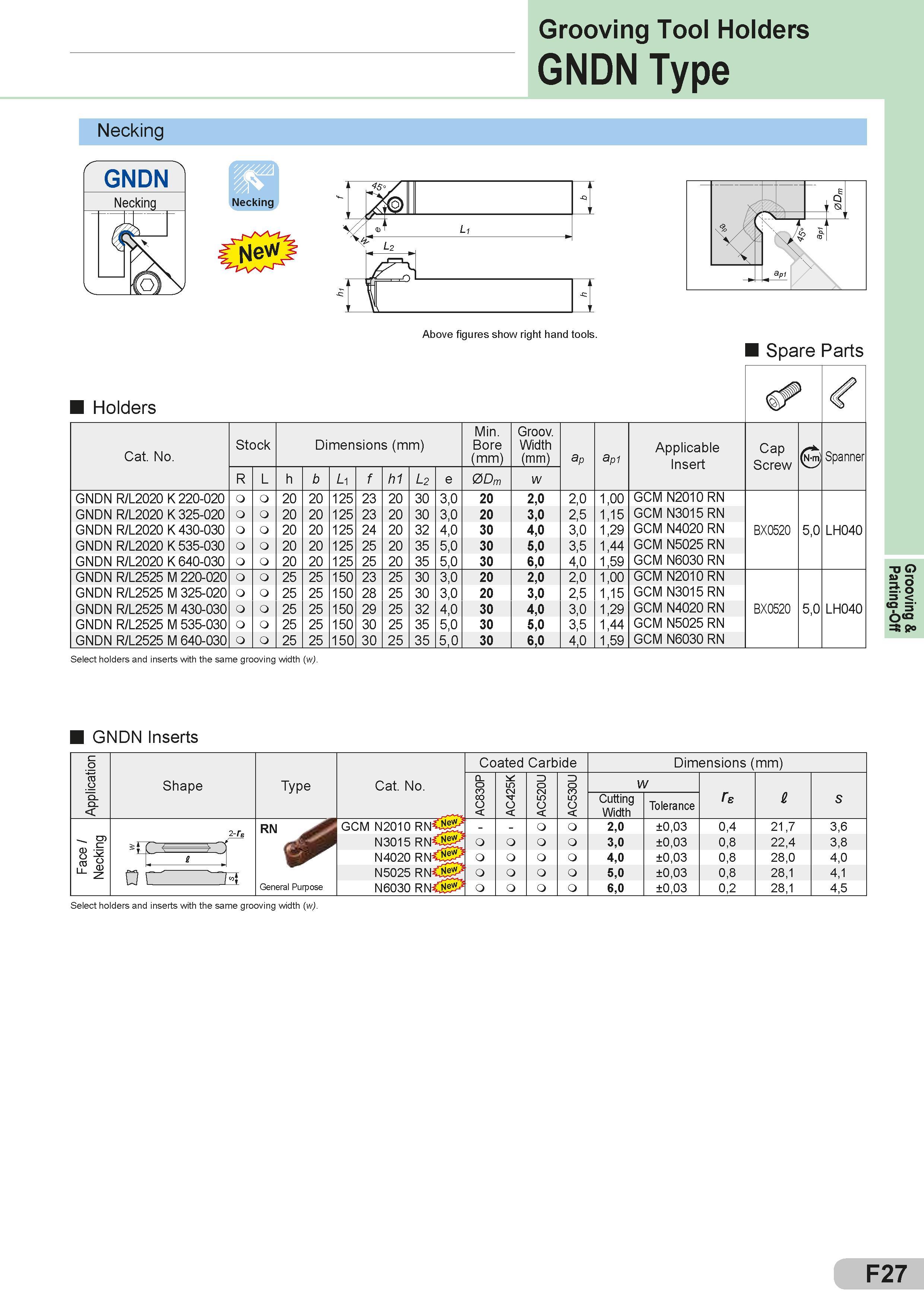

Grooving Tool Holders GNDN Type Necking Above figures show right hand tools На эскизе сверху показано правое исполнение инструмента Spare Parts Запасные части Sumitomo и комплектующие Holders 4 Cat. No. Stock Dimensions (mm) Размеры указаны в мм Min. Bore (mm) Groov. Width (mm) ap api Applicable Insert Cap Screw Spanner R L h b Li f hi L2 e 0Dm w GNDN R/L2020 K 220-020 20 20 125 23 20 30 3,0 20 2,0 2,0 1,00 GCM N2010 RN GNDN R/L2020 K 325-020 20 20 125 23 20 30 3,0 20 3,0 2,5 1,15 GCM N3015 RN GNDN R/L2020 K 430-030 20 20 125 24 20 32 4,0 30 4,0 3,0 1,29 GCM N4020 RN BX0520 5,0 LH040 GNDN R/L2020 K 535-030 20 20 125 25 20 35 5,0 30 5,0 3,5 1,44 GCM N5025 RN GNDN R/L2020 K 640-030 20 20 125 25 20 35 5,0 30 6,0 4,0 1,59 GCM N6030 RN GNDN R/L2525 M 220-020 25 25 150 23 25 30 3,0 20 2,0 2,0 1,00 GCM N2010 RN GNDN R/L2525 M 325-020 25 25 150 28 25 30 3,0 20 3,0 2,5 1,15 GCM N3015 RN GNDN R/L2525 M 430-030 25 25 150 29 25 32 4,0 30 4,0 3,0 1,29 GCM N4020 RN BX0520 5,0 LH040 GNDN R/L2525 M 535-030 25 25 150 30 25 35 5,0 30 5,0 3,5 1,44 GCM N5025 RN GNDN R/L2525 M 640-030 25 25 150 30 25 35 5,0 30 6,0 4,0 1,59 GCM N6030 RN Select holders and inserts with the same grooving width (w). GNDN Inserts Shape Type RN Cat. No. General Purpose GCM N2010 RN Ne N3015 RN N N4020 RN Ne N5025 RN Ne'w N6030 RN Ne'w Coated Carbide Dimensions (mm) Размеры указаны в мм AC830P AC425K AC520U AC530U w re 2 s Cutting Width Tolerance - - 2,0 ±0,03 0,4 21,7 3,6 3,0 ±0,03 0,8 22,4 3,8 4,0 ±0,03 0,8 28,0 4,0 5,0 ±0,03 0,8 28,1 4,1 6,0 ±0,03 0,2 28,1 4,5 Select holders and inserts with the same grooving width (w). 2-rs F27 Grooving & Parting-Off
