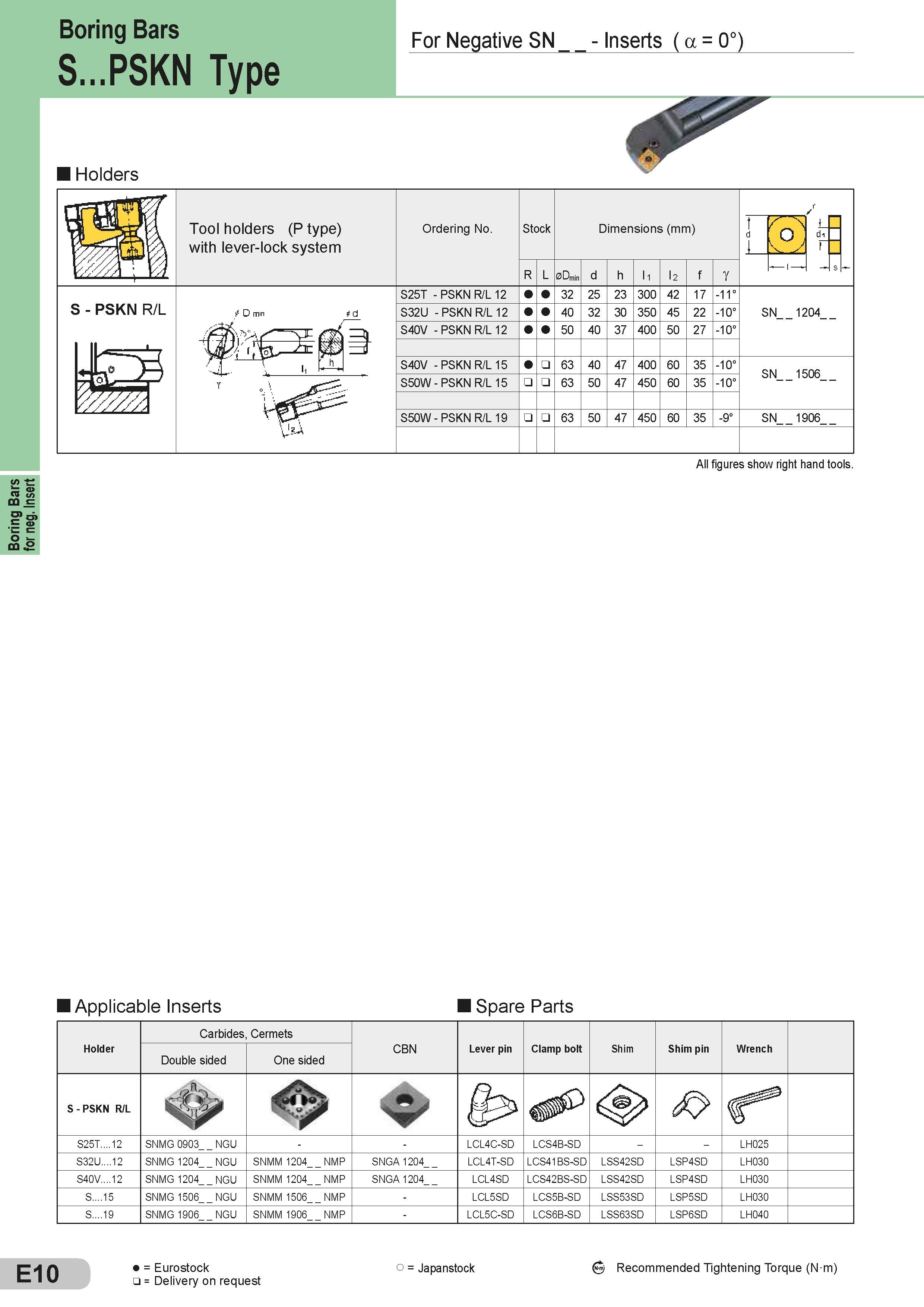

Boring Bars for neg. Insert Boring Bars For Negative SN - Inserts ( a = 0°) S...PSKN Type Tool holders (P type) with lever-lock system Ordering No. Stock Dimensions (mm) Размеры указаны в мм R L 0Dmin d h l1 12 f Y S25T - PSKN R/L 12 32 25 23 300 42 17 -11° S32U - PSKN R/L 12 40 32 30 350 45 22 -10° S40V - PSKN R/L 12 50 40 37 400 50 27 -10° S40V - PSKN R/L 15 63 40 47 400 60 35 -10° S50W - PSKN R/L 15 63 50 47 450 60 35 -10° S50W - PSKN R/L 19 63 50 47 450 60 35 -9° S - PSKN R/L SN 1204 SN 1506 SN 1906 All figures show right hand tools. Applicable Inserts Spare Parts Запасные части Sumitomo и комплектующие Holder Carbides, Cermets CBN Lever pin Clamp bolt Shim pin Wrench Double sided One sided S - PSKN R/L t S25T 12 SNMG 0903 NGU - - LCL4C-SD LCS4B-SD - - LH025 S32U 12 SNMG 1204 NGU SNMM 1204 NMP SNGA 1204 LCL4T-SD LCS41BS-SD LSS42SD LSP4SD LH030 S40V 12 SNMG 1204 NGU SNMM 1204 NMP SNGA 1204 LCL4SD LCS42BS-SD LSS42SD LSP4SD LH030 S 15 SNMG 1506 NGU SNMM 1506 NMP - LCL5SD LCS5B-SD LSS53SD LSP5SD LH030 S 19 SNMG 1906 NGU SNMM 1906 NMP - LCL5C-SD LCS6B-SD LSS63SD LSP6SD LH040 E10 = Eurostock = Delivery on request o = Japanstock Recommended Tightening Torque (Nm)
