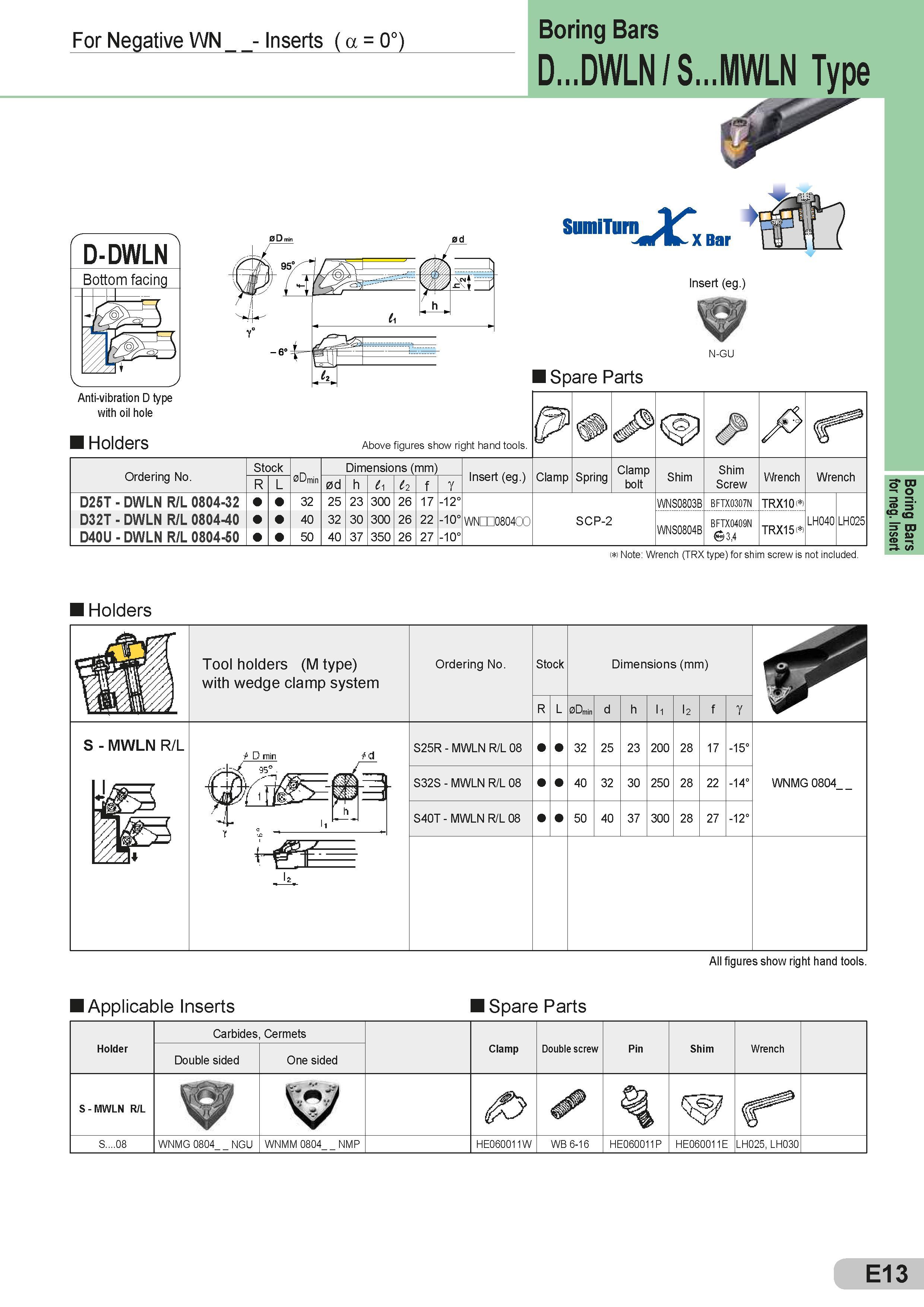

For Negative WN Inserts ( a = 0°) D-DWLN Bottom facing -m-C iuj Anti-vibration D type with oil hole Holders 0d Boring Bars D...DWLN / S...MWLN Type SumiTurn O', XBar Insert (eg.) N-GU I Spare Parts Запасные части Sumitomo и комплектующие Above figures show right hand tools На эскизе сверху показано правое исполнение инструмента P /=> Clamp Spring Clamp bolt Shim Screw Wrench Wrench WNS0803B BFTX0307N TRX10 > SCP-2 WNS0804B BFTX0409N 3,4 TRX15 ( LH040 LH025 Ordering No. Stock Dimensions (mm) Размеры указаны в мм R L 0Dmin 0d h 11 12 f Y 32 25 23 300 26 17 -12 40 32 30 300 26 22 -10 50 40 37 350 26 27 -10 Insert (eg.) D25T - DWLN R/L 0804-32 D32T - DWLN R/L 0804-40 D40U - DWLN R/L 0804-50 WNDD08040C ( ) Note: Wrench (TRX type) for shim screw is not included. Holders Tool holders (M type) with wedge clamp system Ordering No. Stock Dimensions (mm) Размеры указаны в мм R L 0Dmin d h l1 l2 f Y S25R - MWLN R/L 08 32 25 23 200 28 17 -15° S32S - MWLN R/L 08 40 32 30 250 28 22 -14° S40T - MWLN R/L 08 50 40 37 300 28 27 -12° S - MWLN R/L All figures show right hand tools. I Applicable Inserts I Spare Parts Запасные части Sumitomo и комплектующие Holder Carbides, Cermets Clamp Double screw Pin Shim Wrench Double sided One sided S - MWLN R/L ✓ % 'W < CO O 00 WNMG 0804 NGU WNMM 0804 NMP HE060011W WB 6-16 HE060011P HE060011E LH025, LH030 E13 Boring Bars for neg. Insert
