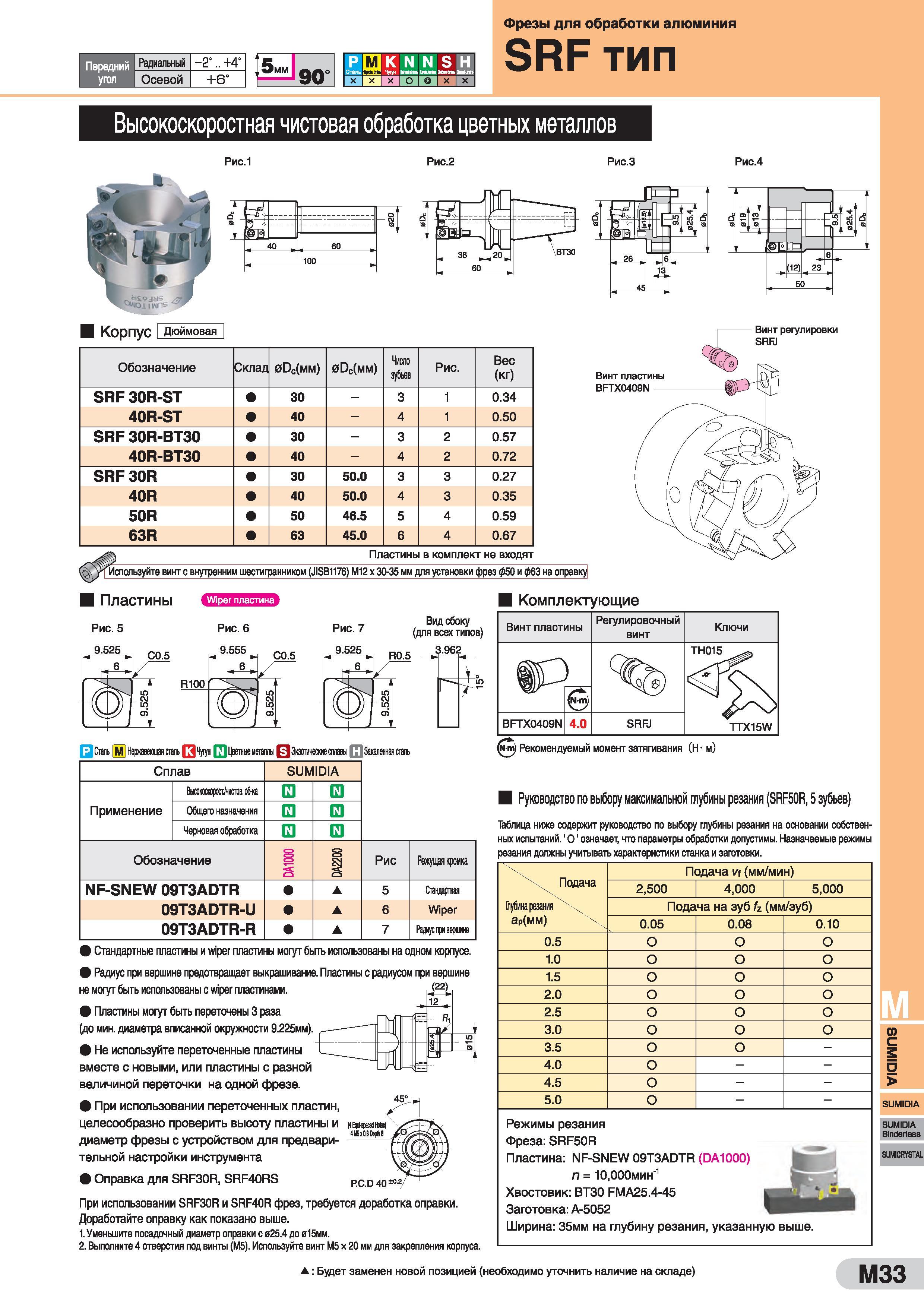

Передний угол Радиальный -2".. +4” Осевой +6" 5мм 90 N N S Ll о о J Фрезы для обработки алюминия SRF тип Высокоскоростная чистовая обработка цветных металлов Рис.1 Рис.2 Рис.З Рис.4 Корпус I Дюймовая Обозначение Склад 0Dc(mm) 0Dc(mm) Число зубьев Рис. Вес (кг) SRF 30R-ST 30 - 3 1 0.34 40R-ST 40 - 4 1 0.50 SRF 30R-BT30 30 - 3 2 0.57 40R-BT30 40 - 4 2 0.72 SRF30R 30 50.0 3 3 0.27 40R 40 50.0 4 3 0.35 50R 50 46.5 5 4 0.59 63R 63 45.0 6 4 0.67 Пластины в комплект не входят Используйте винт с внутренним шестигранником (JISB1176) М12 х 30-35 мм для установки фрез 050 и 063 на оправк I Пластины Рис. 5 9.525 ЩЩЩЦИ . Рис. 6 Комплектующие Вид сбоку (для всех типов) 3.962 Винт пластины Регулировочный винт Ключи Р TTX15W в BFTX0409N 4.0 SRFJ 0 Сталь М Нержавеющая сталь 3 Чугун 171 Идем металлы ЯЗшмжшвы J Закаленная сталь Сплав SUMIDIA Высокосюроо/чшлюв. об-ка Применение Общею назначения Черновая обработка О Обозначение DA1000 DA2200 Рис Режущая кромка NF-SNEW 09T3ADTR А 5 Стандартная 09T3ADTR-U А 6 Wiper 09T3ADTR-R А 7 Радиус яри вершине (f mj Рекомендуемый момент затягивания (Н - м) Руководство по выбору максимальной глубины резания (SRF50R, 5 зубьев) Таблица ниже содержит руководство по выбору глубины резания на основании собственных испытаний.101 означает, что параметры обработки допустимы. Назначаемые режимы резания должны учитывать характеристики станка и заготовки. О Стандартные пластины и wiper пластины могут бьпъ использованы на одном корпусе. Радиус при вершине предотвращает выкрашивание. Пластины с радиусом при вершине не могут быть использованы с wiper пластинами. Пластины могут быть переточены 3 раза (до мин. диаметра вписанной окружности 9.225мм). О Не используйте переточенные пластины вместе с новыми, или пластины с разной величиной переточки на одной фрезе. О При использовании переточенных пластин, целесообразно проверить высоту пластины и M5lOJD ptl8 диаметр фрезы с устройством для предвари- - тельной настройки инструмента Оправка для SRF30R, SRF40RS RC D 40 При использовании SRF30R и SRF40R фрез, требуется доработка оправки. Доработайте оправку как показано выше. 1. Уменьшите посадочный диаметр оправки с 025.4 до 015мм. 2. Выполните 4 отверстия под винты (М5). Используйте винт М5 х 20 мм для закрепления корпуса. Подача Подача vt (мм/мин) 2,500 4,000 5,000 Глубина резания Подача на зуб fz (мм/зуб) аР(мм) 0.05 0.08 0.10 0.5 О 1.0 О 1.5 О 2.0 О 2.5 О 3.0 О 3.5 - 4.0 О 4.5 О 5.0 О Режимы резания Фреза: SRF50R Пластина: NF-SNEW 09T3ADTR (DA1000) П = Ю.ОООмин'1 Хвостовик: ВТЗО FMA25.4-45 Заготовка: А-5052 Ширина: 35мм на глубину резания, указанную выше. SUMIDIA Binderless : Будет заменен новой позицией (необходимо уточнить наличие на складе) мзз
