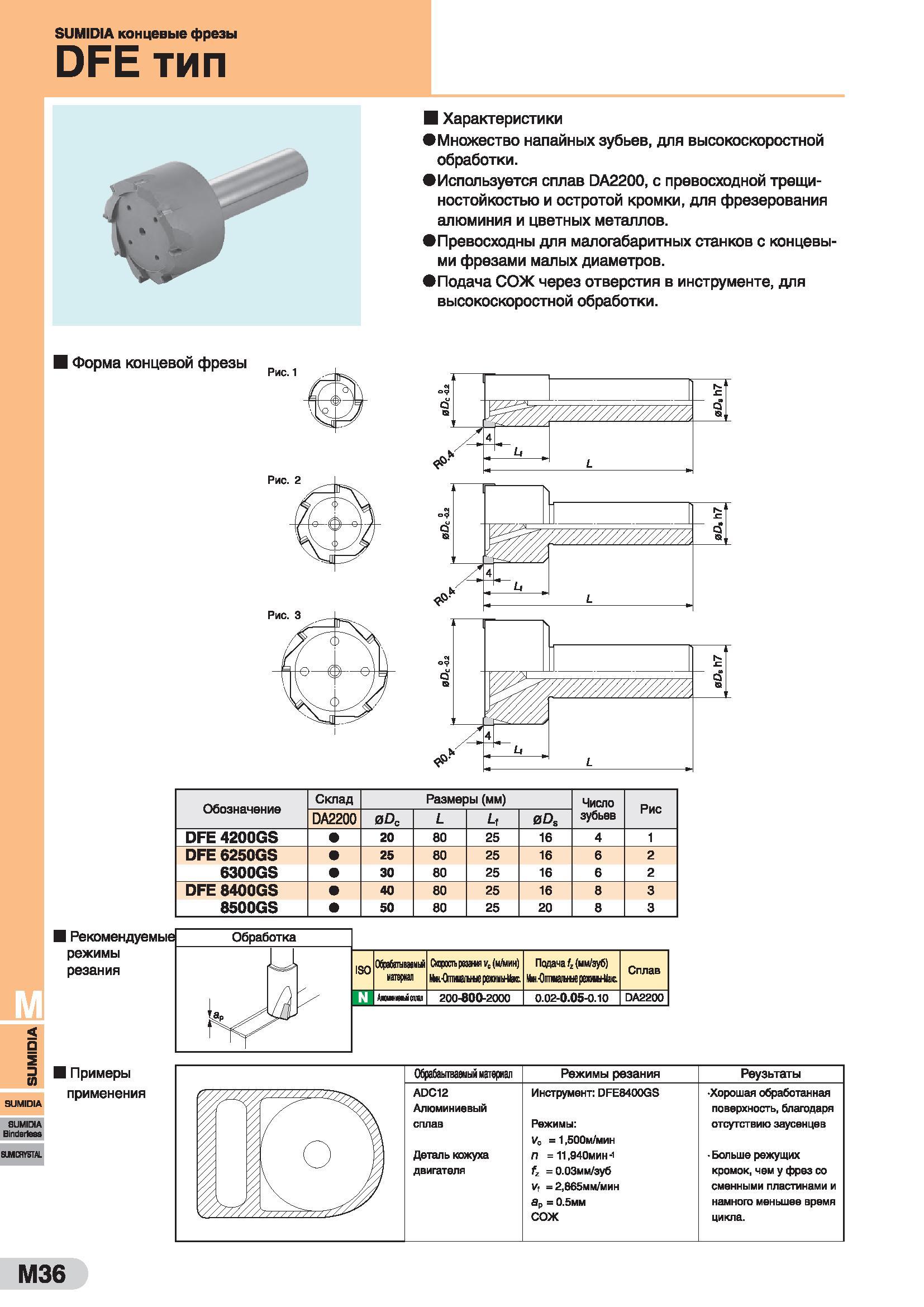

SUMIDIA концевые фрезы DFE тип Характеристики Множество напайных зубьев, для высокоскоростной обработки. Используется сплав DA2200, с превосходной трещи-ностойкостью и остротой кромки, для фрезерования алюминия и цветных металлов. Превосходны для малогабаритных станков с концевыми фрезами малых диаметров. Подача СОЖ через отверстия в инструменте, для высокоскоростной обработки. Форма концевой фрезы Рис.1 Обозначение Склад Размеры (мм) Число зубьев Рис DA2200 0DC L 0DS DFE 4200GS 20 80 25 16 4 1 DFE 6250GS 25 80 25 16 6 2 6300GS 30 80 25 16 6 2 DFE 8400GS 40 80 25 16 8 3 8500GS 50 80 25 20 8 3 Рекомендуемые Обработка режимы резания П ISO Обрабатывай материал Спрослъ резания vc (м/мин) МнОпмвпше pemnnrita Подача 4 (мм/зуб) моппнадм petwiias. Сплав и Аянаиысшва 200-8ОО-2000 0.02-0.05-0.10 DA2200 SUMIDIA Binderteas I Примеры применения ADC12 Алюминиевый сплав Деталь кожуха двигателя Режимы резания Инструмент: DFE8400GS Режимы: Vc = 1,500м/мин П =11,940мин-1 fz = 0.03м м/зуб vt =2,865мм/мин ар = 0.5мм сож Реузьтаты Хорошая обработанная поверхность, благодаря отсутствию заусенцев Больше режущих кромок, чем у фрез со сменными пластинами и намного меньшее время цикла. M36
