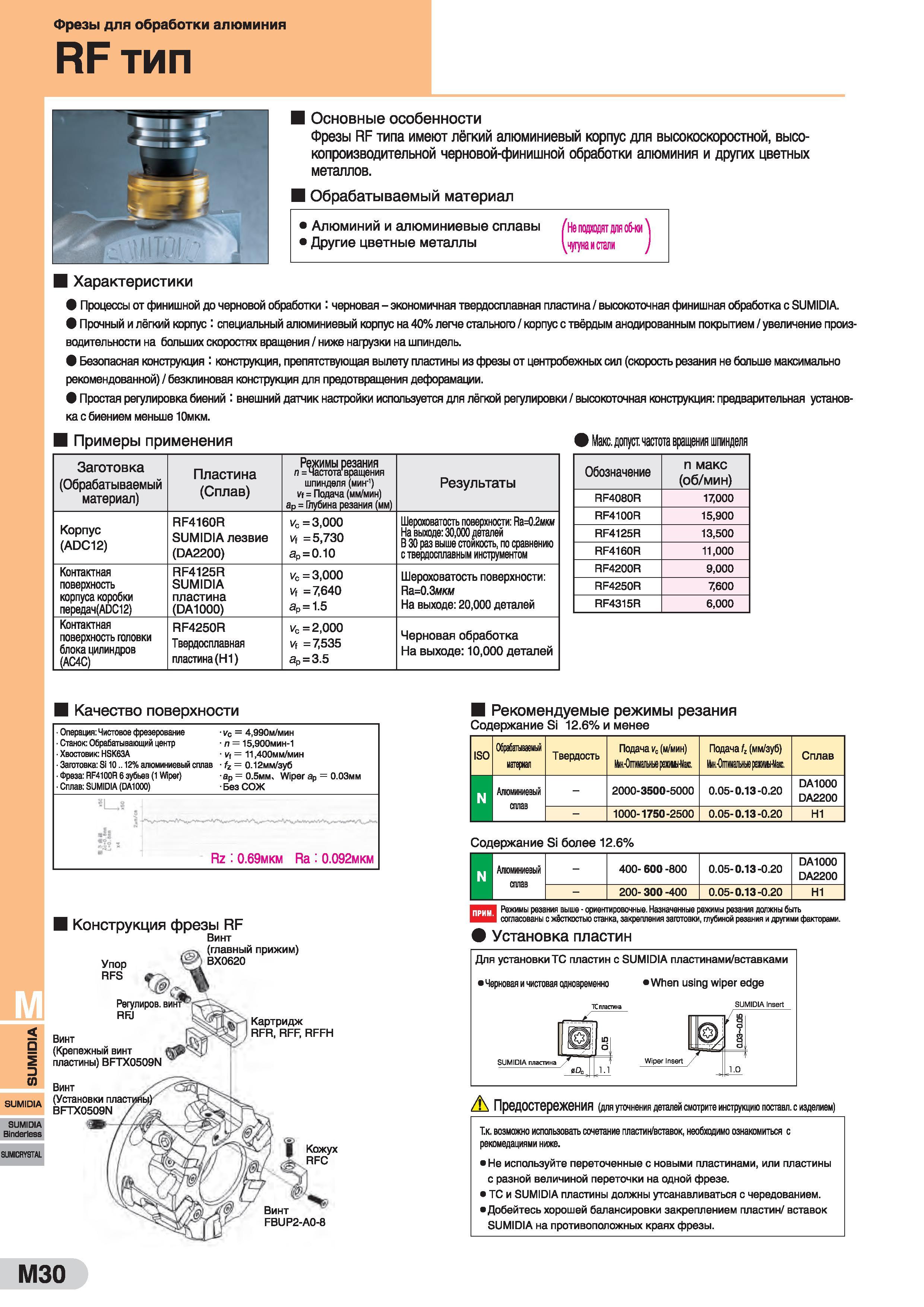

Фрезы для обработки алюминия RF тип Алюминий и алюминиевые сплавы /Не подходят для об-ки Другие цветные металлы чугуна и стали Характеристики Процессы от финишной до черновой обработки : черновая - экономичная твердосплавная пластина / высокоточная финишная обработка с SUMIDIA. Прочный и лёгкий корпус : специальный алюминиевый корпус на 40% легче стального / корпус с твёрдым анодированным покрытием / увеличение производительности на больших скоростях вращения / ниже нагрузки на шпиндель. Безопасная конструкция : конструкция, препятствующая вылету пластины из фрезы от центробежных сил (скорость резания не больше максимально рекомендованной) / безклиновая конструкция для предотвращения дефорамации. Простая регулировка биений : внешний датчик настройки используется для лёгкой регулировки / высокоточная конструкция: предварительная установка с биением меньше Юмкм. Основные особенности Фрезы RF типа имеют лёгкий алюминиевый корпус для высокоскоростной, высокопроизводительной черновой-финишной обработки алюминия и других цветных металлов. Обрабатываемый материал Примеры применения 9 Макс. допуст.частота вращения шпинделя Заготовка (Обрабатываемый материал) Пластина (Сплав) Режимы резания п=Частота вращения шпинделя (мин-1) = Подача (мм/мин) ар = Глубина резания (мм) Результаты Корпус (ADC12) RF4160R SUMIDIA лезвие (DA2200) vc = 3,000 ц =5,730 ар = 0.10 Шероховатость поверхности: Ra=0.2imf На выходе: 30,000 деталей В 30 раз выше стойкость, по сравнению с твердосплавным инструментом Контактная поверхность корпуса коробки передач(А0С12) RF4125R SUMIDIA пластина (DA1000) vc = 3,000 v, =7,640 Эр = 1.5 Шероховатость поверхности: Ra=0.3MKM На выходе: 20,000 деталей Контактная поверхность головки блока цилиндров (АС4С) RF4250R Твердосплавная пластина (Н1) vc= 2,000 v, =7,535 ар = 3.5 Черновая обработка На выходе: 10,000 деталей Обозначение макс (об/мин) RF4080R 17,000 RF4100R 15,900 RF4125R 13,500 RF4160R 11,000 RF4200R 9,000 RF4250R 7,600 RF4315R 6,000 Качество поверхности Операция: Чистовое фрезерование vc = 4,990м/мин Станок: Обрабатывающий центр = 15,900мин-1 Хвостовик: HSK63A v\ = 11,400мм/мин Заготовка: Si 10.. 12% алюминиевый сплав fz = 0.12мм/зуб Фреза: RF4100R 6 зубьев (1 Wiper) ар = 0.5мм Wiper ар = 0.03мм Сплав: SUMIDIA (DA1000) Без СОЖ L 3 й. - Rz : 0.69мкм Ra : 0.092мкм < 5 D О) SUMIDIA Binderless Рекомендуемые режимы резания Содержание SI 12.6% и менее ISO Обрабатываемый материал Твердость Подача (м/мин) Ь-ОтщшретМис. Подача (мм/зуб) Ни.-ОппшиершЩ'Мис. Сплав N Алюминиевый сплав - 2000-3500-5000 0.05-0.13-0.20 DA1000 DA2200 - 1000-1750-2500 0.05-0.13-0.20 Н1 Содержание Si более 12.6% N Алюминиевый сплав - 400- 600 -800 0.05-0.13-0.20 DA1000 DA2200 - 200- 300-400 0.05-0.13-0.20 Н1 Режимы резания выше - ориентировочные. Назначенные режимы резания должны быть согласованы с жёсткостью станка, закрепления заготовки, глубиной резания и другими факторами. Установка пластин Для установки ТС пластин с SUMIDIA пластинами/вставками Черновая и чистовая одновременно When using wiper edge 1C пластана SUMIDIA Insert in' V SUMIDIA пластуна Ю| I eD0 1.1 £ Wiper Insert А ПрбДОСТбрбЖенИЯ (для уточнения деталей смотрите инструкцию посгавл. с изделием) Т.к. возможно использовать сочетание пластин/вставок, необходимо ознакомиться с рекомедациями ниже. Не используйте переточенные с новыми пластинами, или пластины с разной величиной переточки на одной фрезе. ТС и SUMIDIA пластины должны утсанавливаться с чередованием. Добейтесь хорошей балансировки закреплением пластин/ вставок SUMIDIA на противоположных краях фрезы. Конструкция фрезы RF Винт (главный прижим) Упор У ) BX0620 RFS Регулиров. RFJ Винт (Крепежный винт пластины) BFTX0509N Винт (Установки BFTX0509N Картридж RFR, RFF, RFFH FBUP2-A0-8 МЗО
