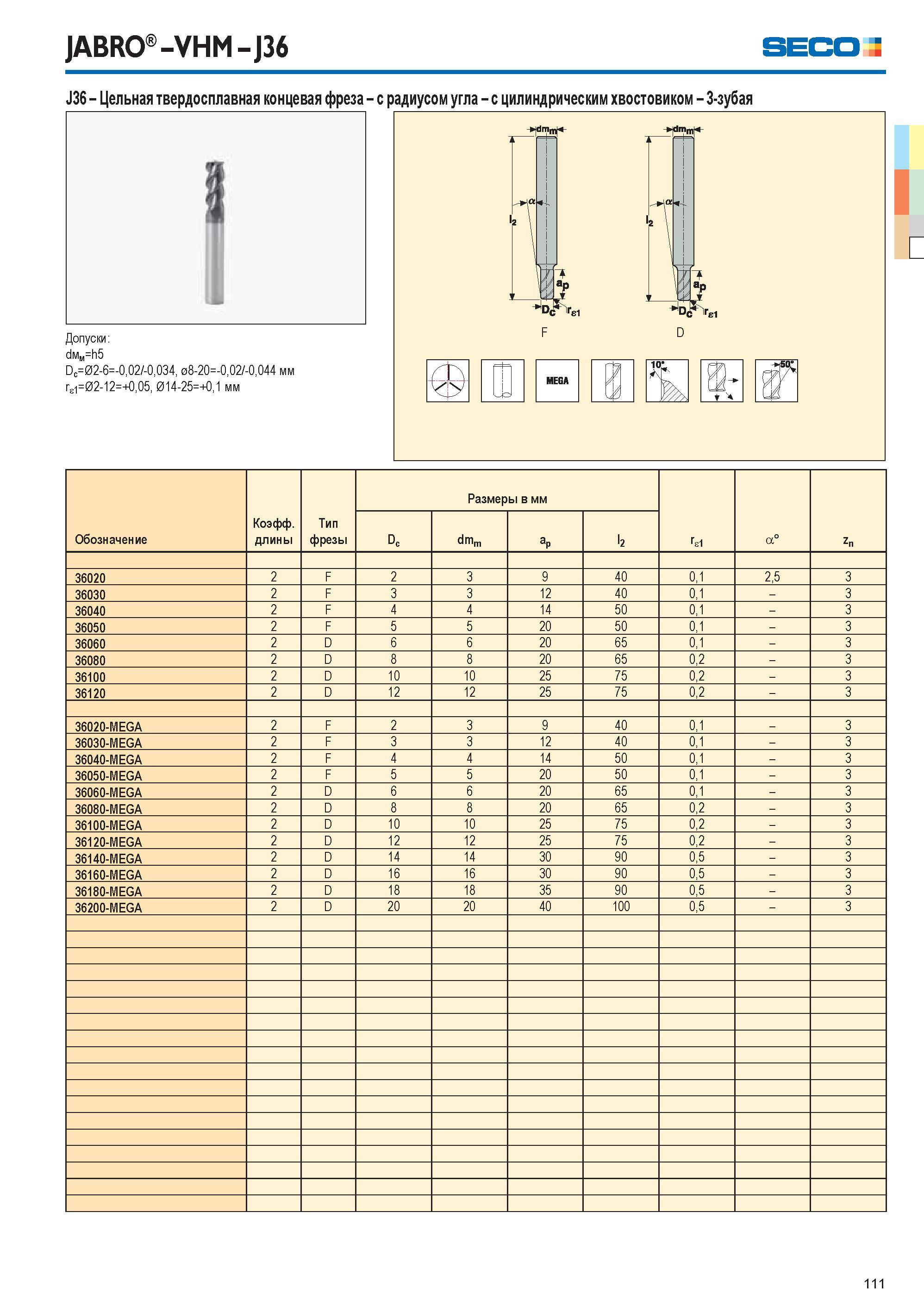

Трехперая твердосплавная концевая фреза Seco J36 с радиусом угла и гладким цилиндрическим хвостовиком (ц/х) Эскиз с основными размерами Обозначение по производителю инструмента JABRO -VHM J36 Seco J36 Коэффициент длины Тип фрезы Размеры в мм Ге1 a° Zn Dc dmm aP I2 36020 2 F 2 3 9 40 0,1 2,5 3 36030 2 F 3 3 12 40 0,1 3 36040 2 F 4 4 14 50 0,1 3 36050 2 F 5 5 20 50 0,1 3 36060 2 D 6 6 20 65 0,1 3 36080 2 D 8 8 20 65 0,2 3 36100 2 D 10 10 25 75 0,2 3 36120 2 D 12 12 25 75 0,2 3 36020-MEGA 2 F 2 3 9 40 0,1 3 36030-MEGA 2 F 3 3 12 40 0,1 3 36040-MEGA 2 F 4 4 14 50 0,1 3 36050-MEGA 2 F 5 5 20 50 0,1 3 36060-MEGA 2 D 6 6 20 65 0,1 3 36080-MEGA 2 D 8 8 20 65 0,2 3 36100-MEGA 2 D 10 10 25 75 0,2 3 36120-MEGA 2 D 12 12 25 75 0,2 3 36140-MEGA 2 D 14 14 30 90 0,5 3 36160-MEGA 2 D 16 16 30 90 0,5 3 36180-MEGA 2 D 18 18 35 90 0,5 3 36200-MEGA 2 D 20 20 40 100 0,5 3 111 3-зубая Допуски dмм=h5 Dc=02-6=-0,02/-0,034, 08-20=-0,02/-0,044 мм rs1=02-12=+0,05, 014-25=+0,1 мм I С
