Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system SECO | Каталог SECO 2015 Концевые цельные фрезы (Всего 344 стр.) |
|||||

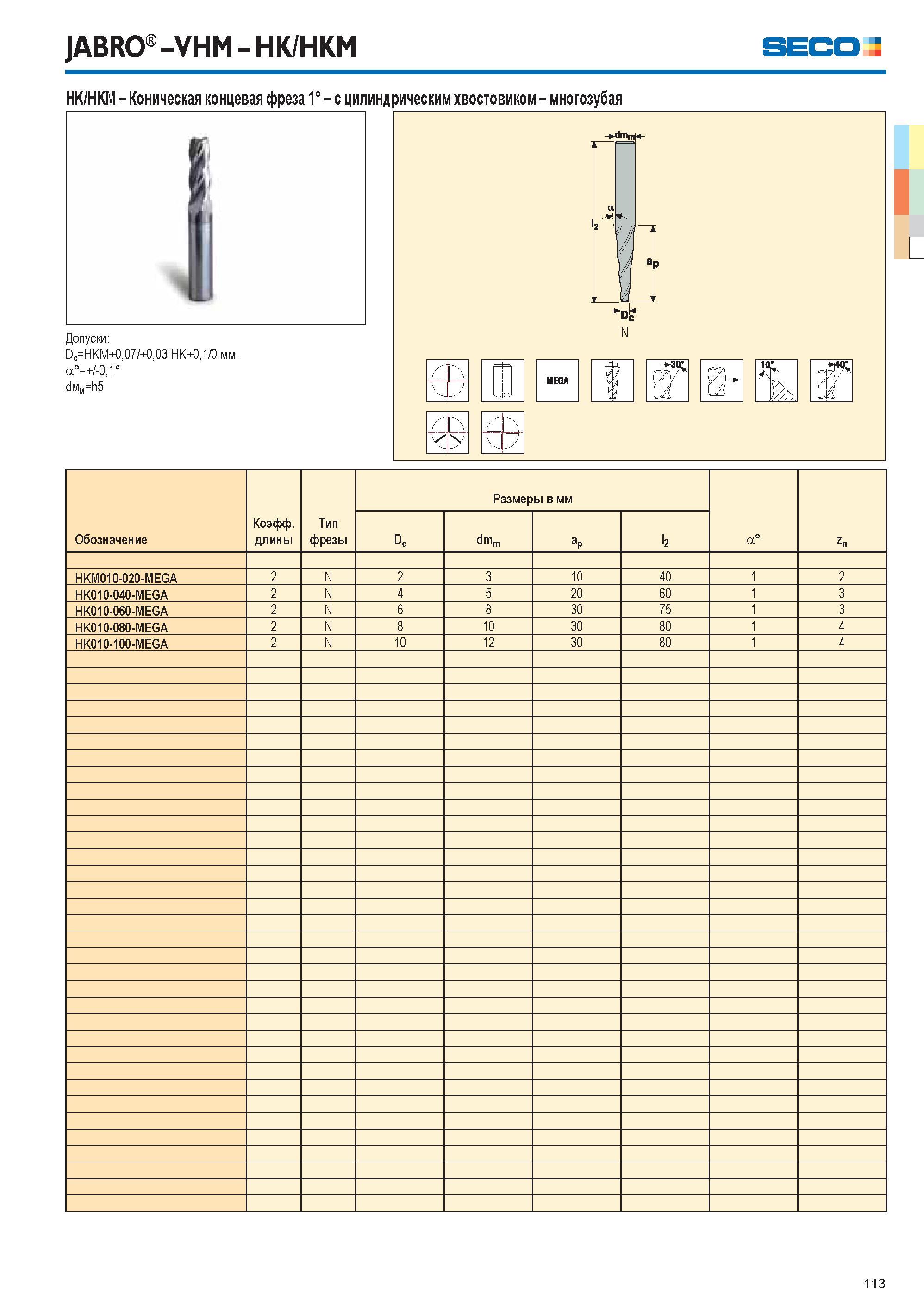

Коническая твердосплавная концевая фреза Seco HK/HKM ( морковка ) с гладким цилиндрическим хвостовиком (ц/х) Изображение Обозначение Основные размеры фрезерного114 Каталог SECO 2015 Концевые цельные фрезы для металлорежущих станков Стр.113 |
|||||
Коническая твердосплавная концевая фреза Seco HK/HKM ( морковка ) с гладким цилиндрическим хвостовиком (ц/х) Изображение Обозначение Основные размеры фрезерного Коническая твердосплавная концевая фреза Seco HK/HKM ("морковка") с гладким цилиндрическим хвостовиком (ц/х) Изображение Обозначение Основные размеры фрезерного монолитного металлорежущего инструмента из Швеции JABRO -VHM HK/HKM Seco HK/HKM Коэффициент длины Тип фрезы Размеры в мм а° Zn Dc dmm ap I2 HKM010-020-MEGA 2 N 2 3 10 40 1 2 HK010-040-MEGA 2 N 4 5 20 60 1 3 HK010-060-MEGA 2 N 6 8 30 75 1 3 HK010-080-MEGA 2 N 8 10 30 80 1 4 HK010-100-MEGA 2 N 10 12 30 80 1 4 113 Dc=HKM+0,07/+0,03 HK+0,1/0 мм. а°=+/-0,1° dмм=h5 I С Допуски |
|||||
