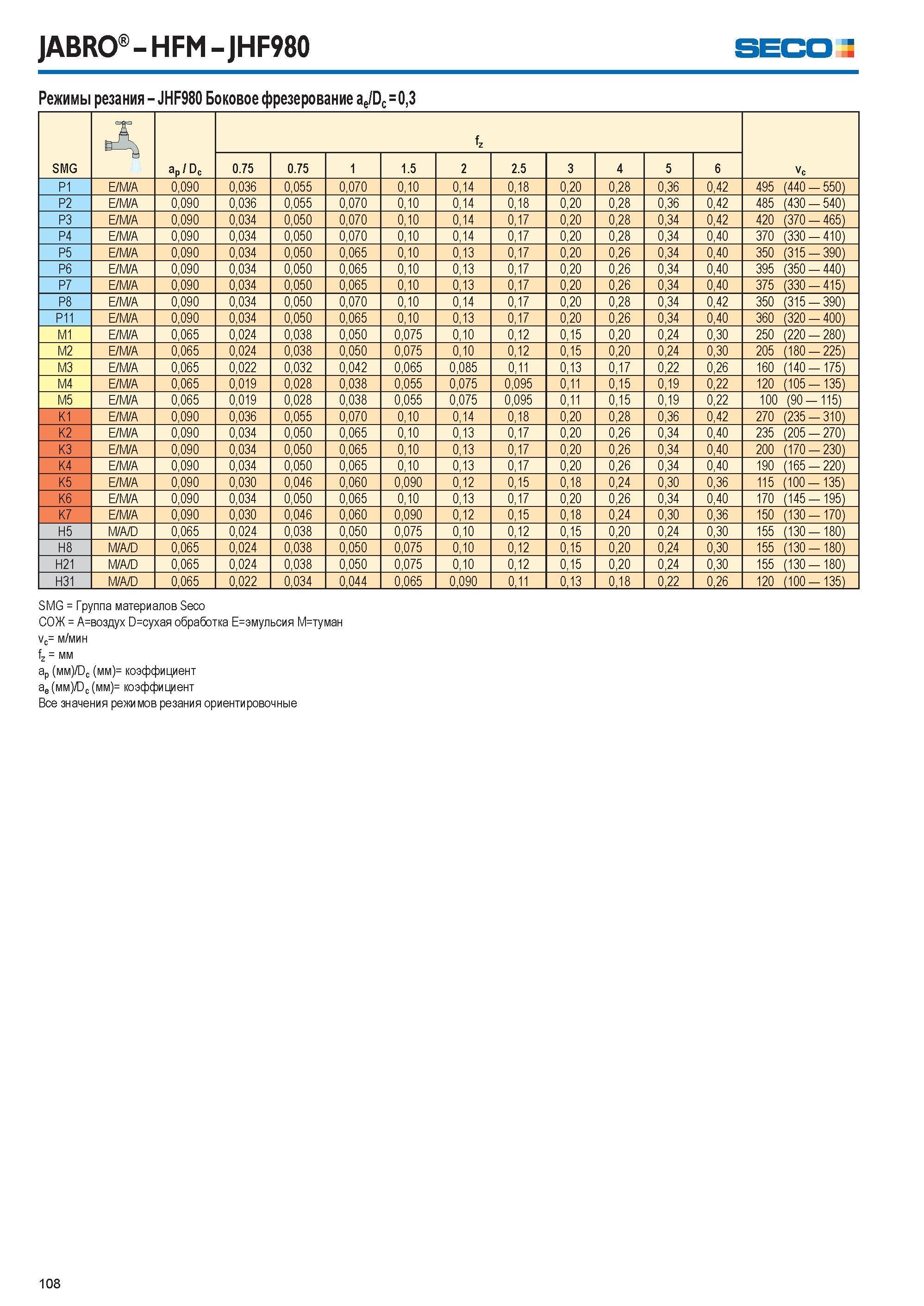

Рекомендуемые режимы резания Seco при боковом фрезерованиия фрезами HFM JHF980 для различных групп обрабатываемых материалов Подача на зуб Скорость резания Начал109 Каталог SECO 2015 Концевые цельные фрезы для металлорежущих станков Стр.108 |
|||||
Рекомендуемые режимы резания Seco при боковом фрезерованиия фрезами HFM JHF980 для различных групп обрабатываемых материалов Подача на зуб Скорость резания Начал Рекомендуемые режимы резания Seco при боковом фрезерованиия фрезами HFM JHF980 для различных групп обрабатываемых материалов Подача на зуб Скорость резания Начальные Средние и высокие значения ae/Dc=0,3 SMG ap / Dc fz Vc 0.75 0.75 1 1.5 2 2.5 3 4 5 6 P1 Е/М/А 0,090 0,036 0,055 0,070 0,10 0 14 0,18 0,20 0,28 0,36 0,42 495 (440 550) P2 Е/М/А 0,090 0,036 0,055 0,070 0,10 0 14 0 18 0,20 0,28 0,36 0,42 485 (430 540) P3 Е/М/А 0,090 0,034 0,050 0,070 0,10 0 14 0,17 0,20 0,28 0,34 0,42 420 (370 465) P4 Е/М/А 0,090 0,034 0,050 0,070 0,10 0 14 0,17 0,20 0,28 0,34 0,40 370 (330 410) P5 Е/М/А 0,090 0,034 0,050 0,065 0,10 0 13 0,17 0,20 0,26 0,34 0,40 350 (315 390) P6 Е/М/А 0,090 0,034 0,050 0,065 0,10 0 13 0,17 0,20 0,26 0,34 0,40 395 (350 440) P7 Е/М/А 0,090 0,034 0,050 0,065 0,10 0 13 0,17 0,20 0,26 0,34 0,40 375 (330 415) P8 Е/М/А 0,090 0,034 0,050 0,070 0,10 0 14 0,17 0,20 0,28 0,34 0,42 350 (315 390) P11 Е/М/А 0,090 0,034 0,050 0,065 0,10 0 13 0,17 0,20 0,26 0,34 0,40 360 (320 400) М1 Е/М/А 0,065 0,024 0,038 0,050 0,075 0 10 0 12 0,15 0,20 0,24 0,30 250 (220 280) М2 Е/М/А 0,065 0,024 0,038 0,050 0,075 0 10 0 12 0,15 0,20 0,24 0,30 205 (180 225) М3 Е/М/А 0,065 0,022 0,032 0,042 0,065 0,085 0 11 0,13 0,17 0,22 0,26 160 (140 175) М4 Е/М/А 0,065 0,019 0,028 0,038 0,055 0,075 0,095 0,11 0,15 0,19 0,22 120 (105 135) М5 Е/М/А 0,065 0,019 0,028 0,038 0,055 0,075 0,095 0,11 0,15 0,19 0,22 100 (90 115) K1 Е/М/А 0,090 0,036 0,055 0,070 0,10 0 14 0 18 0,20 0,28 0,36 0,42 270 (235 310) K2 Е/М/А 0,090 0,034 0,050 0,065 0,10 0 13 0 17 0,20 0,26 0,34 0,40 235 (205 270) K3 Е/М/А 0,090 0,034 0,050 0,065 0,10 0 13 0 17 0,20 0,26 0,34 0,40 200 (170 230) K4 Е/М/А 0,090 0,034 0,050 0,065 0,10 0 13 0 17 0,20 0,26 0,34 0,40 190 (165 220) K5 Е/М/А 0,090 0,030 0,046 0,060 0,090 0 12 0 15 0,18 0,24 0,30 0,36 115 (100 135) K6 Е/М/А 0,090 0,034 0,050 0,065 0,10 0 13 0 17 0,20 0,26 0,34 0,40 170 (145 195) K7 Е/М/А 0,090 0,030 0,046 0,060 0,090 0 12 0 15 0,18 0,24 0,30 0,36 150 (130 170) H5 М/А/D 0,065 0,024 0,038 0,050 0,075 0 10 0 12 0,15 0,20 0,24 0,30 155 (130 180) H8 М/А/D 0,065 0,024 0,038 0,050 0,075 0 10 0 12 0,15 0,20 0,24 0,30 155 (130 180) H21 М/А/D 0,065 0,024 0,038 0,050 0,075 0 10 0 12 0,15 0,20 0,24 0,30 155 (130 180) H31 М/А/D 0,065 0,022 0,034 0,044 0,065 0,090 0,11 0,13 0,18 0,22 0,26 120 (100 135) SMG = Группа материалов Seco СОЖ = А воздух D=сухая обработка Е эмульсия М туман Vc= м/мин fz = мм ap (мм)/Ос (мм)= коэффициент Эе (мм)/Ос (мм)= коэффициент Все значения режимов резания ориентировочные 108 JHF980 Боковое фрезерование JABRO |
|||||
