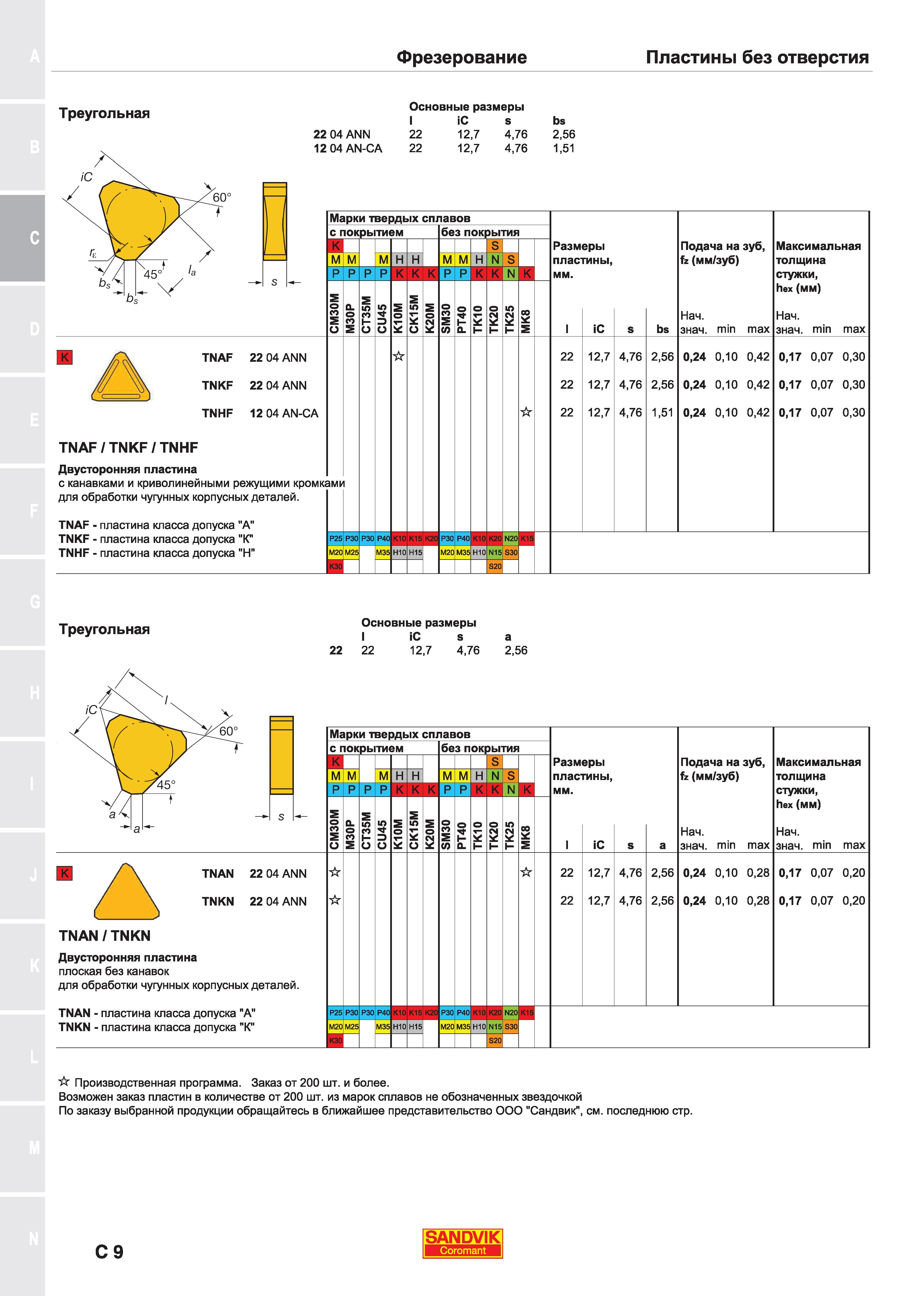

59 Каталог SANDVIK COROMANT 2018 Сменные пластины Сандвик-МКТС для инструмента Стр.C9

Каталог SANDVIK COROMANT 2018 Сменные пластины Сандвик-МКТС Стр. C9 0059 Lab2u

Фрезерование Пластины без отверстия Треугольная Основные размеры I iC s bs 22 04 ANN 22 12,7 4,76 2,56 12 04 AN-CA 22 12,7 4,76 1,51 TNAF 22 04 ANN TNKF 22 04 ANN TNHF 12 04 AN-CA TNAF I TNKF I TNHF Двусторонняя пластина с канавками и криволинейными режущими кромками для обработки чугунных корпусных деталей. TNAF - пластина класса допуска "А" TNKF - пластина класса допуска "К" TNHF - пластина класса допуска ”Н" Марки твердых сплавов с покрытием М без покрытия М СО м Размеры пластины, мм. I iC 22 12,7 22 12,7 22 12,7 4.76 4.76 4.76 bs 2.56 2.56 1,51 Подача на зуб, fe (мм/зуб) Нач. знач. min max 0,24 0,10 0,42 0,24 0,10 0,42 0,24 0,10 0,42 Максимальная толщина стужки, hex (мм) Нач. знач. min max 0,17 0,07 0,30 0,17 0,07 0,30 0,17 0,07 0,30 Треугольная 22 Основные размеры I iC s а 22 12,7 4,76 2,56 Марки твердых сплавов с покрытием М без покрытия М (О м Размеры пластины, мм. I iC Подача на зуб, fz (мм/зуб) Нач. знач. min max Максимальная толщина стужки, hex (мм) Нач. знач. min max TNAN 22 04 ANN TNKN 22 04 ANN TNAN I TNKN Двусторонняя пластина плоская без канавок для обработки чугунных корпусных деталей. TNAN - пластина класса допуска "А" TNKN - пластина класса допуска "К" 22 12,7 22 12,7 4.76 4.76 2.56 2.56 0,24 0,10 0,28 0,24 0,10 0,28 0,17 0,07 0,20 0,17 0,07 0,20 it Производственная программа. Заказ от 200 шт. и более. Возможен заказ пластин в количестве от 200 шт. из марок сплавов не обозначенных звездочкой , см. последнюю стр. С 9 SANDVIK Coromant
