77 Каталог SANDVIK COROMANT 2018 Сменные пластины Сандвик-МКТС для инструмента Стр.C27

Каталог SANDVIK COROMANT 2018 Сменные пластины Сандвик-МКТС Стр. C27 0077 Lab2u

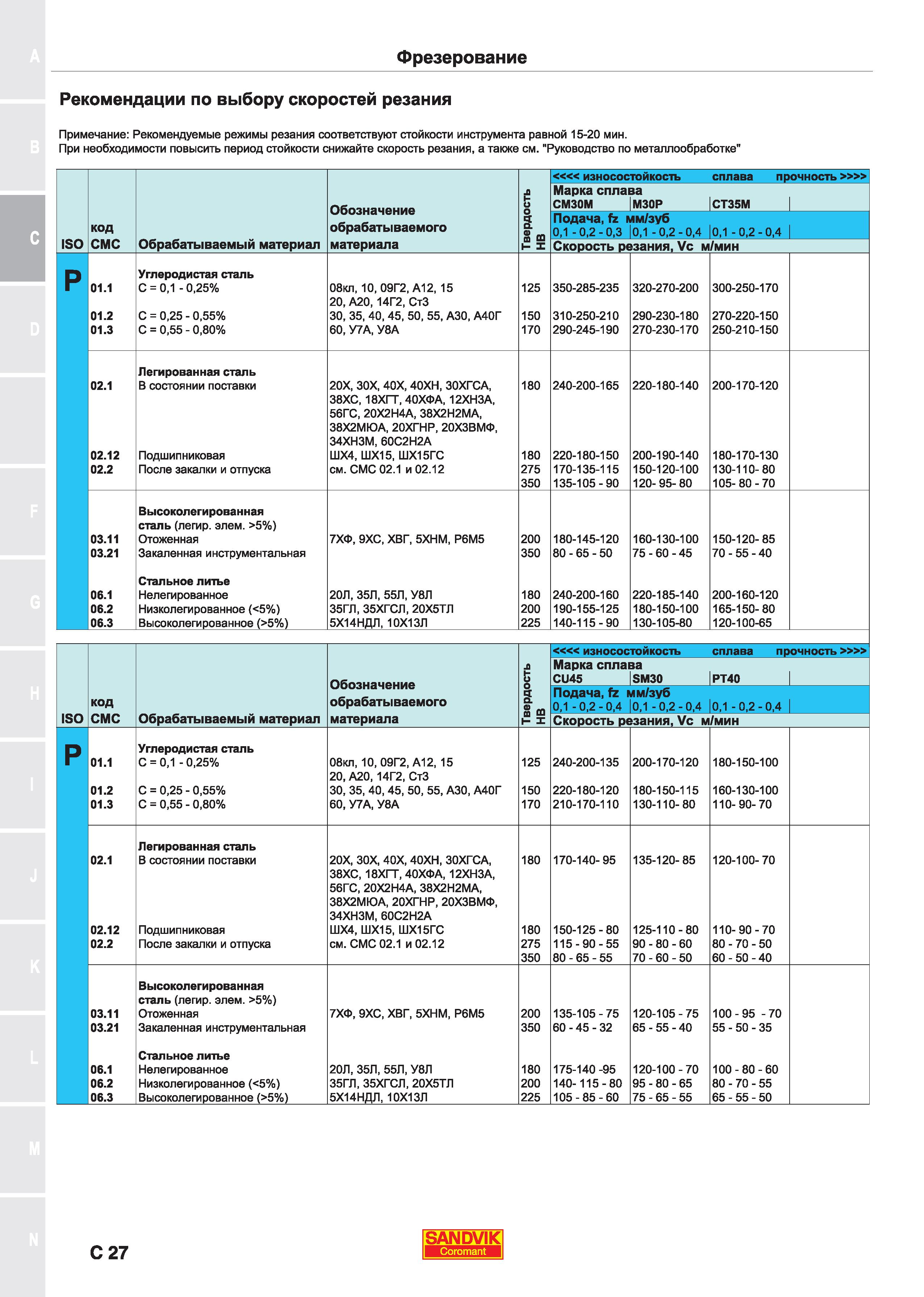

Фрезерование Рекомендации по выбору скоростей резания Примечание: Рекомендуемые режимы резания соответствуют стойкости инструмента равной 15-20 мин. При необходимости повысить период стойкости снижайте скорость резания, а также см. "Руководство по металлообработке" С износостойкость сплава прочность Обозначение обрабатываемого л 1- о Марка сплава СМ30М МЗОР СТ35М код 2 Подача, fz мм/зуб 0,1 -0,2-0,3 1о,1 -0,2-0,4 0,1 -0,2-0,4 I ISO СМС Обрабатываемый материал материала 1- X Скорость резания, Vc м/мин р 01.1 01.2 01.3 Углеродистая сталь С = 0,1 - 0,25% С = 0,25 - 0,55% С = 0,55 - 0,80% 08кл, 10, 09Г2.А12, 15 20, А20, 14Г2, СтЗ 30, 35, 40, 45, 50, 55, АЗО, А40Г 60, У7А, У8А 125 150 170 350-285-235 310-250-210 290-245-190 320-270-200 290-230-180 270-230-170 300-250-170 270-220-150 250-210-150 02.1 02.12 02.2 Легированная сталь В состоянии поставки Подшипниковая После закалки и отпуска 20Х, ЗОХ, 40X, 40XH, ЗОХГСА, 38XC, 18ХГТ, 40ХФА, 12XH3A, 56ГС, 20X2H4A, 38X2H2MA, 38Х2МЮА, 20ХГНР, 20ХЗВМФ, 34XH3M, 60С2Н2А LUX4, LUX15, ШХ15ГС см. СМС 02.1 и 02.12 180 180 275 350 240-200-165 220-180-150 170-135-115 135-105-90 220-180-140 200-190-140 150-120-100 120- 95-80 200-170-120 180-170-130 130-110- 80 105- 80-70 03.11 03.21 Высоколегированная сталь (легир. элем. >5%) Отоженная Закаленная инструментальная 7ХФ, 9XC, ХВГ, 5XHM, Р6М5 200 350 180-145-120 80 - 65 - 50 160-130-100 75 - 60 - 45 150-120- 85 70 - 55 - 40 06.1 06.2 06.3 Стальное литье Нелегированное Низколегированное ( 5%) Высоколегированное (>5%) 20Л, 35Л, 55Л, У8Л 35ГЛ,35ХГСЛ,20Х5ТЛ 5Х14НДЛ, 10Х13Л 180 200 225 240-200-160 190-155-125 140-115-90 220-185-140 180-150-100 130-105-80 200-160-120 165-150- 80 120-100-65 износостойкость сплава прочность Обозначение обрабатываемого л 5 Марка сплава CU45 SM30 РТ40 код 2 в м 0Q 1- X Подача, fz мм/зуб 0,1 -0,2-0,4 1о,1 -0,2-0,4 0,1 -0,2-0,4 I ISO СМС Обрабатываемый материал материала Скорость резания, Vc м/мин р 01.1 01.2 01.3 Углеродистая сталь С = 0,1 - 0,25% С = 0,25 - 0,55% С = 0,55 - 0,80% 08кл, 10, 09Г2.А12, 15 20, А20, 14Г2, СтЗ 30, 35, 40, 45, 50, 55, АЗО, А40Г 60, У7А, У8А 125 150 170 240-200-135 220-180-120 210-170-110 200-170-120 180-150-115 130-110- 80 180-150-100 160-130-100 110- 90- 70 02.1 02.12 02.2 Легированная сталь В состоянии поставки Подшипниковая После закалки и отпуска 20Х, ЗОХ, 40Х, 40ХН, ЗОХГСА, 38ХС, 18ХГТ, 40ХФА, 12ХНЗА, 56ГС, 20Х2Н4А, 38Х2Н2МА, 38Х2МЮА, 20ХГНР, 20ХЗВМФ, 34XH3M, 60С2Н2А ШХ4, ШХ15, ШХ15ГС см. СМС 02.1 и 02.12 180 180 275 350 170-140- 95 150-125-80 115-90-55 80 - 65 - 55 135-120- 85 125-110-80 90 - 80 - 60 70 - 60 - 50 120-100- 70 110- 90-70 80 - 70 - 50 60 - 50 - 40 03.11 03.21 Высоколегированная сталь (легир. элем. >5%) Отоженная Закаленная инструментальная 7ХФ, 9ХС, ХВГ, 5ХНМ, Р6М5 200 350 135-105-75 60 - 45 - 32 120-105-75 65 - 55 - 40 100-95 -70 55 - 50 - 35 06.1 06.2 06.3 Стальное литье Нелегированное Низколегированное ( 5%) Высоколегированное (>5%) 20Л, 35Л, 55Л, У8Л 35ГЛ,35ХГСЛ,20Х5ТЛ 5Х14НДЛ, 10Х13Л 180 200 225 175-140-95 140-115-80 105-85-60 120-100-70 95 - 80 - 65 75 - 65 - 55 100-80-60 80 - 70 - 55 65 - 55 - 50 С 27 SANDVIK Coromant
